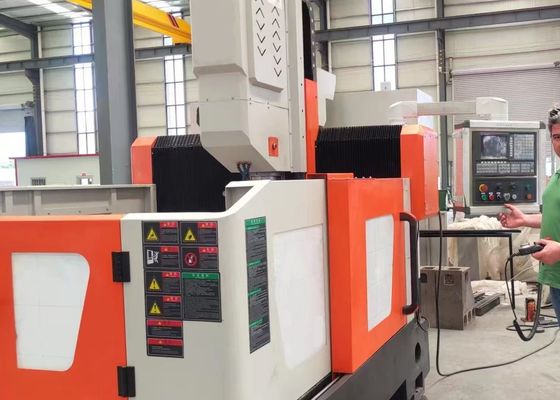

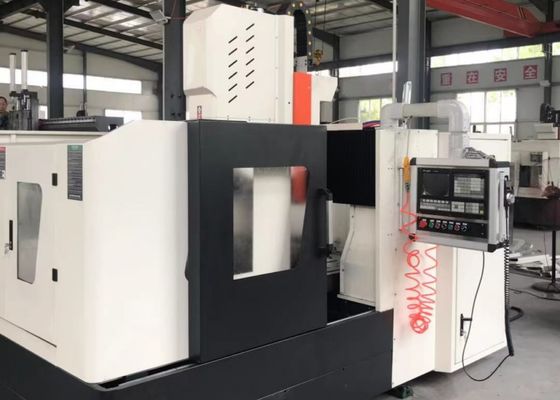

1200x1200 মিমি ওয়ার্কপিস সাইজের গ্যান্ট্রি ফিক্সড প্লেট ড্রিলিং মিলিং মেশিন 750 মিমি গ্যান্ট্রি উচ্চতা

1200x1200 মিমি ওয়ার্কপিস সাইজ গ্যাণ্ট্রি ফিক্সড প্লেট ড্রিলিং মিলিং মেশিন 750 মিমি গ্যাণ্ট্রি উচ্চতা

অ্যাপ্লিকেশন:

সিএনসি গ্যাণ্ট্রি-টাইপ ড্রিলিং এবং মিলিং মেশিনটি প্রধানত প্লেট এবং কাঠামোগত উপাদানগুলির ড্রিলিং, চ্যামফারিং, টেপিং এবং মিলিং অপারেশনের জন্য ডিজাইন করা হয়েছে। এর অ্যাপ্লিকেশন স্কোপের মধ্যে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো ওয়ার্কপিস অন্তর্ভুক্ত রয়েছে যার পুরুত্ব সরঞ্জামের কার্যকর প্রক্রিয়াকরণ পরিসরের মধ্যে পড়ে। মেশিনটি একক-উপাদান উপাদান এবং যৌগিক উভয় উপকরণে থ্রু হোল এবং ব্লাইন্ড হোল তৈরি করতে সক্ষম করে। সম্পূর্ণ মেশিনিং প্রক্রিয়া জুড়ে ডিজিটাল নিয়ন্ত্রণ বৈশিষ্ট্যযুক্ত, এটি ব্যতিক্রমী অপারেশনাল সুবিধা প্রদান করে। এটি স্বয়ংক্রিয় উত্পাদন সমর্থন করতে, উচ্চ নির্ভুলতা অর্জন করতে এবং বহু-বৈচিত্র্যপূর্ণ এবং বৃহৎ আকারের উত্পাদন প্রয়োজনীয়তাগুলি পূরণ করতে সক্ষম।

স্পেসিফিকেশন:

পণ্যের বৈশিষ্ট্য

1. মেশিন বেড এবং ওয়ার্কবেঞ্চ:
মেশিন বেড এবং ওয়ার্কবেঞ্চ উভয়ই ধূসর ঢালাই লোহা (HT250) থেকে তৈরি করা হয়েছে, চূড়ান্ত নির্ভুলতা মেশিনিংয়ের আগে ডাবল অ্যানিলিং এবং বার্ধক্য চিকিত্সা করা হয়েছে। এই উত্পাদন প্রক্রিয়া চমৎকার স্ট্যাটিক এবং ডাইনামিক দৃঢ়তা, সেইসাথে বিকৃতি ছাড়াই মাত্রিক স্থিতিশীলতা নিশ্চিত করে। ওয়ার্কবেঞ্চের পৃষ্ঠটি যুক্তিসঙ্গতভাবে সাজানো টি-স্লটগুলির সাথে নির্ভুলভাবে মেশিন করা হয়েছে, যা বিশেষভাবে সুরক্ষিত ওয়ার্কপিস ক্ল্যাম্পিংয়ের জন্য ডিজাইন করা হয়েছে। বেড বেসের প্রতিটি পাশে দুটি উচ্চ-নির্ভুলতা লিনিয়ার গাইড ইনস্টল করা হয়েছে, যা গাইড স্লাইডারগুলিতে অভিন্ন বল বিতরণ করতে সক্ষম করে যা মেশিন টুলের সামগ্রিক দৃঢ়তা এবং টান এবং সংকোচনের প্রতিরোধ ক্ষমতাকে উল্লেখযোগ্যভাবে বৃদ্ধি করে। ড্রাইভ সিস্টেম উভয় পাশে গ্যান্ট্রির Y-অক্ষের গতিকে সিঙ্ক্রোনাসভাবে চালাতে নির্ভুল বল স্ক্রুগুলির সাথে যুক্ত এসি সার্ভো মোটর ব্যবহার করে। নিয়মিত অ্যাঙ্কর বোল্টগুলি কৌশলগতভাবে বেডের নীচের পৃষ্ঠে বিতরণ করা হয়, যা মেশিন বেড এবং ওয়ার্কবেঞ্চের সুবিধাজনক লেভেলিংয়ের সুবিধা দেয়।

2. ফিক্সড বিম/মোবাইল গ্যাণ্ট্রি:
ফিক্সড-বিম গ্যাণ্ট্রি ধূসর ঢালাই লোহা (HT250) থেকে তৈরি করা হয়েছে। গ্যাণ্ট্রির সামনের দিকে দুটি অতি-উচ্চ লোড-বেয়ারিং রোলিং লিনিয়ার গাইডের সেট মাউন্ট করা হয়েছে। একটি নির্ভুল বল স্ক্রু একটি সার্ভো মোটরের সাথে যুক্ত হয়ে X-অক্ষের বরাবর পাওয়ার হেড স্লাইডিং প্লেটটিকে সরানোর জন্য চালিত করে এবং স্লাইডিং প্লেটটি স্ট্যান্ডার্ড হিসাবে একটি ড্রিলিং পাওয়ার হেড দিয়ে সজ্জিত। গ্যাণ্ট্রির গতি একটি সার্ভো মোটরের মাধ্যমে উপলব্ধি করা হয়, যা বল স্ক্রু বাদামের ঘূর্ণন গতির জন্য একটি নির্ভুল কাপলিংয়ের মাধ্যমে শক্তি প্রেরণ করে।

3. মোবাইল স্যাডেল:
মোবাইল স্যাডেল একটি নির্ভুল ঢালাই লোহার কাঠামোগত উপাদান। এটি দুটি অতি-উচ্চ লোড-বেয়ারিং সিএনসি লিনিয়ার গাইড স্লাইড, একটি নির্ভুল বল স্ক্রু অ্যাসেম্বলি এবং একটি উচ্চ-নির্ভুলতা প্ল্যানেটারি হ্রাসকারী যা সার্ভো মোটরের সাথে সংযোগ করে সজ্জিত। নকশাটিতে পাওয়ার হেড ওজন ব্যালেন্সিং অন্তর্ভুক্ত করা হয়েছে, যা বল স্ক্রুর উপর লোড কমায় এবং এর পরিষেবা জীবনকে বাড়িয়ে তোলে। স্যাডেল ড্রিলিং পাওয়ার হেডটিকে Z-অক্ষের বরাবর সরানোর জন্য চালিত করে, যা দ্রুত সামনের দিকে যাওয়া, দ্রুত প্রত্যাহার এবং পাওয়ার হেড বন্ধ করার মতো ফাংশনগুলিকে সক্ষম করে। এটিতে স্ট্যান্ডার্ড হিসাবে স্বয়ংক্রিয় চিপ ব্রেকিং, চিপ অপসারণ এবং বিরতি ক্ষমতাও রয়েছে।

4. ড্রিলিং পাওয়ার হেড:
ড্রিলিং পাওয়ার হেড একটি ডেডিকেটেড সার্ভো স্পিন্ডেল মোটর দিয়ে কনফিগার করা হয়েছে, যা টর্ক আউটপুট বাড়ানোর জন্য একটি দাঁতযুক্ত সিঙ্ক্রোনাস বেল্টের মাধ্যমে একটি বিশেষ নির্ভুল স্পিন্ডেলে শক্তি প্রেরণ করে। স্পিন্ডেলটিতে একটি জাপানি-নির্মিত কৌণিক যোগাযোগ বিয়ারিং অ্যাসেম্বলি (সামনে চারটি সারি, পিছনে দুটি সারি) অন্তর্ভুক্ত রয়েছে এবং স্টেপলেস স্পিড রেগুলেশন সমর্থন করে। একটি নিউমেটিক টুল পরিবর্তন সিস্টেমের সাথে সজ্জিত, স্পিন্ডেল দ্রুত এবং দক্ষতার সাথে সরঞ্জাম প্রতিস্থাপন করতে সক্ষম করে। ফিড মোশন একটি বল স্ক্রুর সাথে যুক্ত একটি সার্ভো মোটর দ্বারা চালিত হয়। X এবং Y অক্ষগুলি সংযোগ অপারেশন সমর্থন করে এবং আধা-বদ্ধ-লুপ নিয়ন্ত্রণ গ্রহণ করে, রৈখিক এবং বৃত্তাকার ইন্টারপোলেশন ফাংশন উপলব্ধি করে। স্পিন্ডেল নাকের একটি BT50 টেপার হোল রয়েছে এবং একটি উচ্চ-গতির ঘূর্ণমান জয়েন্ট দিয়ে লাগানো হয়েছে, যা থ্রু-স্পিন্ডেল কুল্যান্ট সাপ্লাই সহ উচ্চ-গতির ইউ-ড্রিল মেশিনিং সমর্থন করে।

এই উচ্চ-কার্যকারিতা সিএনসি গ্যাণ্ট্রি-টাইপ শিল্প সরঞ্জাম, প্লেট এবং শীট মেটাল ড্রিলিং এবং চিহ্নিতকরণের ক্ষেত্রে বিশেষজ্ঞ, প্লেট-টাইপ উপাদান এবং কাঠামোগত অংশগুলির নির্ভুলতা মেশিনিংয়ের জন্য বিস্তারিতভাবে ডিজাইন করা হয়েছে। বিশেষ করে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেট সহ ওয়ার্কপিস প্রক্রিয়াকরণের জন্য তৈরি করা হয়েছে, এটির একটি মূল স্পেসিফিকেশন রয়েছে যেখানে এই ধরনের ওয়ার্কপিসের পুরুত্ব অবশ্যই মেশিনের পূর্বনির্ধারিত কার্যকর মেশিনিং প্যারামিটারের সাথে কঠোরভাবে সঙ্গতিপূর্ণ হতে হবে।

ইস্পাত কাঠামো কর্মশালায়, এই সরঞ্জামটি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলির উপর নির্ভুল ড্রিলিং এবং মিলিং অপারেশন করে, যার ফলে ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি শক্তিশালী ভিত্তি স্থাপন করা হয়। বায়ু শক্তি সেক্টরের মধ্যে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের জন্য উচ্চ-নির্ভুলতা মেশিনিং সমাধান সরবরাহ করে—একটি অপরিহার্য প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি কঠোর পরিবেশগত পরিস্থিতি (যেমন, শক্তিশালী বাতাস, তাপমাত্রার ওঠানামা) সহ্য করতে পারে। সেতু নির্মাণ উদ্যোগে, সরঞ্জামটি ব্রিজ গার্ডার এবং সাপোর্ট ব্র্যাকেট প্রক্রিয়া করে, যা সেতুর দীর্ঘায়িত পরিষেবা জীবনে গতিশীল লোড সহ্য করার জন্য ডিজাইন করা স্থিতিশীল, টেকসই সংযোগ তৈরি করতে সক্ষম করে।
