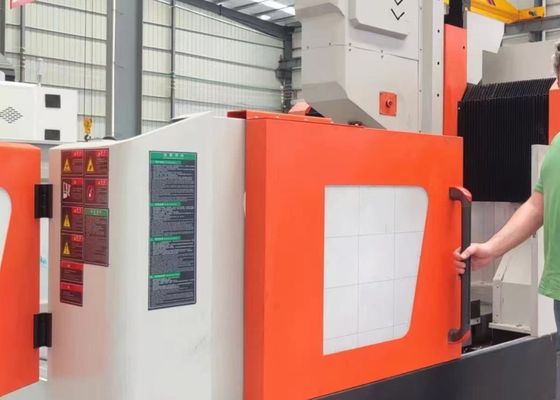

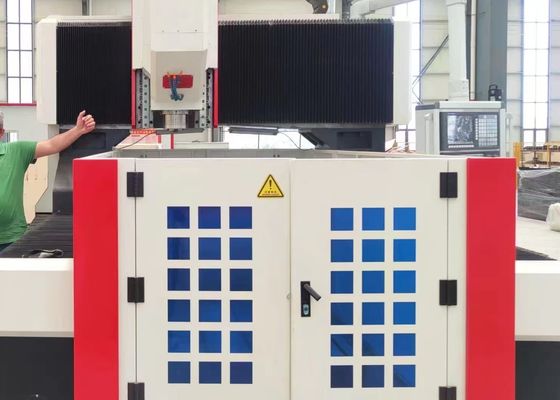

4000x3800x2800mm সামগ্রিক আকার ওয়ার্কটেবল মুভেবল CNC ড্রিলিং মেশিন 60mm সর্বোচ্চ ড্রিলিং ব্যাস
অ্যাপ্লিকেশন:
সিএনসি গ্যান্ট্রি-টাইপ ড্রিলিং এবং মিলিং মেশিনটি প্রধানত প্লেট ওয়ার্কপিস এবং কাঠামোগত উপাদানগুলির উপর ড্রিলিং, চ্যামফারিং, টেপিং এবং মিলিং প্রক্রিয়াগুলি সম্পাদনের জন্য ডিজাইন করা হয়েছে। এর কার্যকরী সুযোগের মধ্যে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেট সহ ওয়ার্কপিস অন্তর্ভুক্ত রয়েছে, যার বেধের স্পেসিফিকেশনগুলি কঠোরভাবে সরঞ্জামের সংজ্ঞায়িত কার্যকর প্রক্রিয়াকরণ প্যারামিটারের মধ্যে হতে হবে। মেশিনটি একক-উপাদান অংশ এবং যৌগিক উপাদান উভয় ক্ষেত্রেই থ্রু হোল এবং অন্ধ গর্ত মেশিনিংয়ের সুবিধা দেয়। পুরো মেশিনিং কর্মপ্রবাহ জুড়ে ডিজিটাল নিয়ন্ত্রণ থাকার কারণে, এটি উচ্চতর অপারেশনাল স্বাচ্ছন্দ্য এবং দক্ষতা সরবরাহ করে। এটি স্বয়ংক্রিয় উত্পাদন সমর্থন করতে, উচ্চ-নির্ভুলতা মেশিনিং ফলাফল অর্জন করতে এবং বহু-বৈচিত্র্য এবং বৃহৎ-স্কেল উত্পাদন পরিস্থিতির প্রয়োজনীয়তা মেটাতে সুসজ্জিত।
স্পেসিফিকেশন:
| ওয়ার্কপিসের আকার |
দৈর্ঘ্যxপ্রস্থ |
1200x1200 মিমি |
| গ্যান্ট্রির উচ্চতা |
750 মিমি |
| ওয়ার্কবেঞ্চ |
টি-স্লটের প্রস্থ |
18 মিমি |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
1 |
| স্পিন্ডেল টেপার |
BT50 |
|
সর্বোচ্চ ড্রিলিং ব্যাস
(সাধারণ কার্বন ইস্পাত)
|
Φ60 মিমি |
| টেপিং ব্যাস |
M3-M28 |
| স্পিন্ডেলের গতি |
30~3000 r/min |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার |
22kW |
| স্পিন্ডেলের নীচের প্রান্ত থেকে ওয়ার্কটেবলের দূরত্ব |
200-750 মিমি |
|
পাওয়ার হেডের পার্শ্বীয় গতি(X অক্ষ)
|
সর্বোচ্চ অনুভূমিক স্ট্রোক |
1200 মিমি |
| পার্শ্বীয় গতির গতি |
0~8 r/min |
| পার্শ্বীয় গতির জন্য সার্ভো মোটরের শক্তি |
2.4kW |
| গ্যান্ট্রি অনুদৈর্ঘ্য গতি (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক |
1200 মিমি |
| ফিড মুভিং স্পিড |
0~8 মি/মিনিট |
| ফিড সার্ভো মোটর পাওয়ার |
2.4kW |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক |
550 মিমি |
| মুভিং স্পিড |
0~8 মি/মিনিট |
| সার্ভো মোটর পাওয়ার |
2.8kW (ব্রেক) |
| তিন-অক্ষের পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C |
±0.015/1000mm |
| তিন-অক্ষের পুনরাবৃত্তি পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C |
±0.01/1000mm |
| সামগ্রিক আকার |
দৈর্ঘ্যxপ্রস্থxউচ্চতা |
4000x3800x2800 মিমি |
পণ্যের বৈশিষ্ট্য
1. ট্রান্সমিশন সিস্টেম:
তাইওয়ান থেকে প্রাপ্ত উচ্চ-নির্ভুলতা গাইড রেল এবং স্লাইডারগুলি মসৃণ অপারেশনাল পারফরম্যান্স নিশ্চিত করার জন্য ডিজাইন করা হয়েছে এবং সরঞ্জামের ভারী-লোড বহন ক্ষমতা উল্লেখযোগ্যভাবে বৃদ্ধি করে।
X-অক্ষ এবং Z-অক্ষ যথাক্রমে দুটি এবং চারটি রোলিং লিনিয়ার গাইডের সাথে কনফিগার করা হয়েছে, যা পার্শ্বীয় এবং অনুদৈর্ঘ্য গতির জন্য গাইডিং এবং লোড-বহনকারী প্রক্রিয়া হিসাবে কাজ করে। এই কনফিগারেশনটি উচ্চ-গতির ড্রিলিং অপারেশনের জন্য প্রযুক্তিগত প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করে। পাওয়ার ট্রান্সমিশনের জন্য, X-অক্ষ এবং Z-অক্ষ নির্ভুল বল স্ক্রুগুলি চালাতে AC সার্ভো মোটর গ্রহণ করে, ঘূর্ণন গতিকে সুনির্দিষ্ট রৈখিক স্থানচ্যুতিতে রূপান্তরিত করে।
Y-অক্ষটি দুটি ভারী-শুল্ক রোলিং লিনিয়ার গাইডের সাথে সজ্জিত, প্রতিটি দুটি বর্গাকার রেল স্লাইডার দিয়ে সজ্জিত যা Y-অক্ষ স্লাইডিং প্রক্রিয়া তৈরি করে। এই কাঠামোগত নকশাটি কেবল গ্যান্ট্রি ফ্রেমের উচ্চ দৃঢ়তা এবং শক্তির প্রয়োজনীয়তা পূরণ করে না বরং কম ঘর্ষণ সহগ, উচ্চ গতির গতি, চমৎকার কম্পন ড্যাম্পিং পারফরম্যান্স এবং একটি বর্ধিত পরিষেবা জীবন সহ প্রযুক্তিগত সুবিধাও সরবরাহ করে। পাওয়ার ট্রান্সমিশনের জন্য, Y-অক্ষ সার্ভো মোটর সিঙ্ক্রোনাস ড্রাইভ প্রযুক্তি গ্রহণ করে, যা সিঙ্ক্রোনাসভাবে বল স্ক্রুগুলিকে ঘোরায়, যার ফলে সুনির্দিষ্ট CNC মেশিনিং অপারেশনগুলি অর্জনের জন্য Y-অক্ষের ওয়ার্কবেঞ্চের পারস্পরিক গতি সক্রিয় হয়।
2. স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম এবং সুরক্ষা ব্যবস্থা:
এই মেশিন টুলটি তাইওয়ান-নির্মিত ভলিউমেট্রিক আংশিক-চাপ স্বয়ংক্রিয় লুব্রিকেশন সিস্টেমের সাথে সজ্জিত। এটি গাইড রেল, লিড স্ক্রু এবং র্যাকের মতো চলমান উপাদানগুলিতে ব্যাপক, ডেড-এঙ্গেল-মুক্ত স্বয়ংক্রিয় লুব্রিকেশন সরবরাহ করে, যা কার্যকরভাবে মেশিন টুলের পরিষেবা জীবন রক্ষা করে। সরঞ্জামের X-অক্ষ এবং Y-অক্ষ ধুলোরোধী প্রতিরক্ষামূলক কভার দিয়ে সজ্জিত, যেখানে অপারেশনাল সুরক্ষা বাড়ানোর জন্য ওয়ার্কবেঞ্চের চারপাশে জলরোধী স্প্ল্যাশ গার্ড স্থাপন করা হয়েছে।
3. কেন্দ্রীয় কুল্যান্ট ডেলিভারি সিস্টেম:
এই মেশিন টুলটি একটি কেন্দ্রীয় কুল্যান্ট ডেলিভারি সিস্টেমের সাথে স্ট্যান্ডার্ড আসে। অভ্যন্তরীণ কুল্যান্ট সঞ্চালন ব্যবস্থা মেশিনিং অপারেশনের সময় সরঞ্জামগুলিতে লোহার চিপ লেগে থাকা থেকে কার্যকরভাবে বাধা দেয়, সরঞ্জাম পরিধান কমায়, সরঞ্জাম পরিষেবা জীবন বাড়ায় এবং ওয়ার্কপিসের পৃষ্ঠের ফিনিস বাড়ায়। সরঞ্জাম টিপে উচ্চ-চাপের কুল্যান্ট আউটলেট ওয়ার্কপিসের পৃষ্ঠ এবং উচ্চ-গতির ঘূর্ণমান সংযোগের জন্য নির্ভরযোগ্য সুরক্ষা প্রদান করে, অমেধ্য-প্ররোচিত ঘূর্ণমান সংযোগের জ্যামিং প্রতিরোধ করে এবং সামগ্রিক ওয়ার্কপিসের গুণমান এবং অপারেশনাল দক্ষতা উন্নত করতে অবদান রাখে।
প্লেট এবং শীট মেটাল ড্রিলিং এবং চিহ্নিতকরণের অ্যাপ্লিকেশনগুলির জন্য উৎসর্গীকৃত এই উচ্চ-পারফরম্যান্স CNC গ্যান্ট্রি-টাইপ শিল্প সরঞ্জামটি প্লেট-টাইপ উপাদান এবং কাঠামোগত অংশগুলির নির্ভুল মেশিনিংয়ের জন্য সতর্কতার সাথে ডিজাইন করা হয়েছে। বিশেষ করে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো ওয়ার্কপিস প্রক্রিয়াকরণের জন্য অপ্টিমাইজ করা হয়েছে, এটি একটি মূল স্পেসিফিকেশন অন্তর্ভুক্ত করে যে এই ওয়ার্কপিসগুলির বেধ অবশ্যই মেশিনের প্রি-কনফিগার করা কার্যকর মেশিনিং প্যারামিটারের সাথে কঠোরভাবে মেনে চলতে হবে।
ইস্পাত কাঠামো উত্পাদন সুবিধাগুলিতে, এই সরঞ্জামটি কাঠামোগত প্লেট এবং সংযোগ উপাদানগুলির উপর নির্ভুল ড্রিলিং এবং মিলিং অপারেশন পরিচালনা করে, যার ফলে ইস্পাত ফ্রেমওয়ার্কের স্থিতিশীল সমাবেশের জন্য একটি শক্তিশালী ভিত্তি স্থাপন করা হয়। বায়ু শক্তি শিল্পের মধ্যে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য উচ্চ-নির্ভুলতা মেশিনিং সমাধান সরবরাহ করে—একটি অবিচ্ছেদ্য প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি গুরুতর পরিবেশগত পরিস্থিতি (যেমন, তীব্র বাতাস, তাপমাত্রা পরিবর্তন) সহ্য করতে সক্ষম। সেতু নির্মাণ প্রকল্পের জন্য, সরঞ্জামটি ব্রিজ গার্ডার এবং সাপোর্ট ব্র্যাকেট প্রক্রিয়া করে, যা সেতুর বর্ধিত পরিষেবা জীবনকাল জুড়ে গতিশীল লোড সহ্য করার জন্য ডিজাইন করা স্থিতিশীল, টেকসই সংযোগগুলির গঠনকে সহজতর করে।
