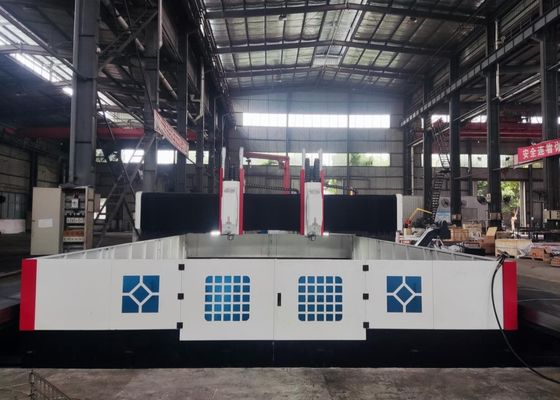

3000x2200 মিমি ওয়ার্কপিসের আকার সিএনসি প্লেট ড্রিলিং এবং ফ্রিলিং মেশিন BT50-150 স্পিন্ডল ট্যাপার

3000x2200 মিমি ওয়ার্কপিসের আকার সিএনসি প্লেট ড্রিলিং এবং ফ্রিলিং মেশিন BT50-150 স্পিন্ডল ট্যাপার

প্রয়োগ:

সিএনসি গ্যান্ট্রি ড্রিলিং এবং ফ্রিলিং মেশিনটি মূলত প্লেট এবং কাঠামোগত উপাদানগুলির ড্রিলিং, চ্যামফারিং, ট্যাপিং এবং ফ্রিলিংয়ের জন্য ডিজাইন করা হয়েছে including ফ্ল্যাঞ্জ, ডিস্ক, রিং,এবং অন্যান্য কাজের টুকরো যন্ত্রপাতি কার্যকরী প্রক্রিয়াকরণ পরিসীমা মধ্যে পড়া thicknesses সঙ্গেএটি একক উপাদান অংশ এবং যৌগিক উপকরণ উভয় উপর গর্ত এবং অন্ধ গর্ত মাধ্যমে ড্রিলিং সক্ষম।ব্যতিক্রমী অপারেশন সুবিধা জন্য পুরো যন্ত্রপাতি প্রক্রিয়া ডিজিটালভাবে নিয়ন্ত্রিত হয়, স্বয়ংক্রিয় উত্পাদন, উচ্চ নির্ভুলতা, মাল্টি-বৈচিত্র্য প্রক্রিয়াকরণ এবং ভর উত্পাদন সমর্থন করে।

স্পেসিফিকেশনঃ

পণ্যের বৈশিষ্ট্য

1মেশিন বেড এবং ওয়ার্কবেঞ্চ:
মেশিন বেড এবং ওয়ার্কবেঞ্চ এক টুকরো ধূসর লোহা (HT250) castings হয়।তারা শূন্য বিকৃতি সঙ্গে অসামান্য গতিশীল এবং স্ট্যাটিক অনমনীয়তা গর্বিতওয়ার্কবেঞ্চের পৃষ্ঠটি ওয়ার্কপিসকে শক্ত করার জন্য সুবিধার্থে সুনির্দিষ্টভাবে মেশিনযুক্ত, অনুকূলভাবে সাজানো টি-স্লট দিয়ে সজ্জিত।উচ্চ নির্ভুলতা রৈখিক গাইড দুটি সেট বিছানা বেস উভয় পক্ষের উপর মাউন্ট করা হয়, গাইড স্লাইডারগুলিতে অভিন্ন শক্তি বিতরণ নিশ্চিত করে এবং মেশিন টুলের অনমনীয়তা, টান শক্তি এবং সংকোচন প্রতিরোধের উল্লেখযোগ্যভাবে উন্নত করে।ড্রাইভ সিস্টেম দ্বিপাক্ষিক ড্রাইভিং জন্য স্পষ্টতা বল স্ক্রু সমাবেশ সঙ্গে জুড়ি এসি servo মোটর ব্যবহার করে, যা গ্যারেন্ট্রিটির Y- অক্ষের চলাচলকে সক্ষম করে। নিয়মিত বোল্টগুলি বিছানার নীচে বিতরণ করা হয়, যা বিছানা এবং ওয়ার্কবেঞ্চের সুবিধাজনক সমতুল্যতার অনুমতি দেয়।

2মোবাইল গ্যান্ট্রি:
মোবাইল গ্যারেন্টরিটি ধূসর লোহার (এইচটি 250) ঢালাই থেকে তৈরি করা হয়েছে। গ্যারেন্টরির সামনের দিকে অতি উচ্চ লোড বহনকারী রোলিং লিনিয়ার গাইডের দুটি সেট মাউন্ট করা হয়েছে।একটি সার্ভো মোটর সঙ্গে জুটিবদ্ধ একটি স্পষ্টতা বল স্ক্রু সমাবেশ ক্ষমতা মাথা স্লাইডিং প্লেট X- অক্ষ বরাবর সরানো সক্ষম. পাওয়ার হেড স্লাইডিং প্লেট একটি ড্রিলিং পাওয়ার হেড দিয়ে সজ্জিত করা হয়।যা বল স্ক্রু বাদামকে একটি সুনির্দিষ্ট কাপলিংয়ের মাধ্যমে বল স্ক্রুতে ঘোরানোর জন্য চালিত করে.

3মোবাইল স্যাডল:
মোবাইল স্যাডল একটি যথার্থ ঢালাই লোহা কাঠামোগত উপাদান। স্যাডে দুটি সেট অতি উচ্চ লোড বহনকারী সিএনসি রৈখিক রেল স্লাইড, একটি যথার্থ বল স্ক্রু সমাবেশ,এবং একটি উচ্চ নির্ভুলতা গ্রহীয় হ্রাসকারী যা সার্ভো মোটরের সাথে সংযুক্ত. ড্রিলিং পাওয়ার হেডের ওজন স্ক্রু লোড কমাতে এবং বল স্ক্রুটির পরিষেবা জীবন বাড়ানোর জন্য ভারসাম্যপূর্ণ। এটি Z- অক্ষ বরাবর ড্রিলিং পাওয়ার হেডকে চালিত করে,দ্রুত অগ্রগতির মতো পদক্ষেপগুলি সক্ষম করে, দ্রুত বিপরীত গতি, এবং পাওয়ার হেড বন্ধ, স্বয়ংক্রিয় চিপ বিরতি, চিপ অপসারণ, এবং বিরতি ফাংশন সহ।

4ড্রিলিং হেড:

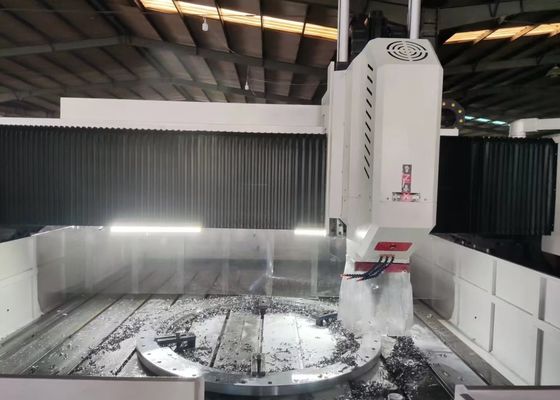

ড্রিলিং পাওয়ার হেড একটি ডেডিকেটেড সার্ভো স্পিন্ডল মোটর ব্যবহার করে, যা টর্ক বাড়ানোর জন্য একটি দাঁতযুক্ত সিঙ্ক্রোনস বেল্টের মাধ্যমে একটি বিশেষ সুনির্দিষ্ট স্পিন্ডলে শক্তি প্রেরণ করে।স্পিন্ডলটি জাপানি কৌণিক যোগাযোগের বিয়ারিংগুলির সাথে ছয় সারির কাঠামোতে সাজানো হয়েছে (সামনে চারটি এবং পিছনে দুটি)একটি বায়ুসংক্রান্ত টুল পরিবর্তন সিস্টেমের সাথে সজ্জিত, স্পিন্ডল দ্রুত এবং সুবিধাজনক টুল প্রতিস্থাপন নিশ্চিত করে।ফিড গতি একটি বল স্ক্রু সঙ্গে জোড়া একটি servo মোটর দ্বারা চালিত হয়এক্স এবং ওয়াই অক্ষগুলি লিঙ্কিং অপারেশন সমর্থন করে এবং অর্ধ-বন্ধ লুপ নিয়ন্ত্রণ গ্রহণ করে, রৈখিক এবং বৃত্তাকার ইন্টারপোলেশন ফাংশন উপলব্ধি করে।স্পিন্ডল শেষ একটি BT50 conper গর্ত বৈশিষ্ট্য এবং একটি উচ্চ গতির ঘূর্ণন যৌগিক সঙ্গে সজ্জিত করা হয়, উচ্চ-গতির ইউ-ড্রিল প্রক্রিয়াকরণ সমর্থন করে।

এই উচ্চ পারফরম্যান্স সিএনসি গ্যান্ট্রি শিল্প সরঞ্জাম, প্লেট এবং শীট ধাতু জন্য ড্রিলিং এবং চিহ্নিতকরণ অপারেশন বিশেষজ্ঞ,প্ল্যাট টাইপ উপাদান এবং কাঠামোগত অংশের যথার্থ যন্ত্রপাতি জন্য বিশদভাবে ডিজাইন করা হয়. বিশেষভাবে ফ্লেঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেট সহ ওয়ার্কপিসের প্রক্রিয়াজাতকরণের জন্য উপযুক্ত,এটিতে একটি মূল প্রয়োজনীয়তা রয়েছে যে এই ধরনের ওয়ার্কপিসের বেধটি মেশিনের পূর্বনির্ধারিত কার্যকর মেশিনিং স্পেসিফিকেশনগুলির সাথে কঠোরভাবে সামঞ্জস্যপূর্ণ হতে হবে.

ইস্পাত কাঠামো উত্পাদন কারখানায় এই সরঞ্জামগুলি কাঠামো প্লেট এবং সংযোগকারী উপাদানগুলির উপর নির্ভুলতা ড্রিলিং এবং ফ্রেজিং সম্পাদন করে,এভাবে ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি শক্ত ভিত্তি স্থাপন করাবায়ু শক্তি ক্ষেত্রে,এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য উচ্চ-নির্ভুলতা মেশিনিং সমাধান সরবরাহ করে।উদাহরণস্বরূপ, শক্তিশালী বাতাস, তাপমাত্রা ওঠানামা) । সেতু নির্মাণের উদ্যোগের জন্য, সরঞ্জামগুলি সেতুর গ্রিড এবং সমর্থন ব্র্যাকেটগুলি প্রক্রিয়া করে, যা স্থিতিশীল,সেতুর দীর্ঘ সেবা জীবন জুড়ে গতিশীল লোড সহ্য করার জন্য ডিজাইন করা টেকসই সংযোগ.
