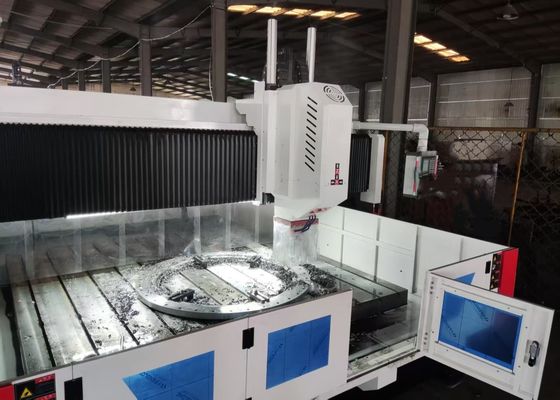

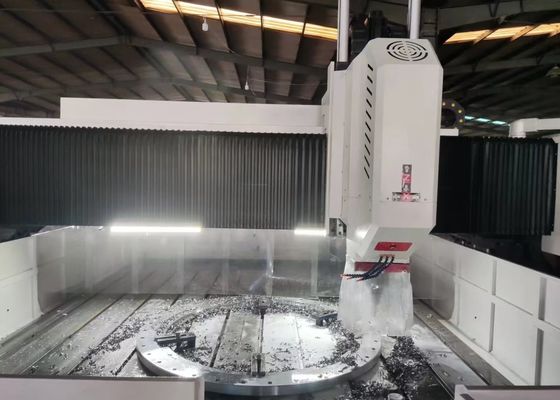

9000x7500x4000 মিমি সামগ্রিক আকার সিএনসি গ্যান্ট্রি ফ্ল্যাঞ্জ ড্রিলিং মার্কিং মেশিন BT50 স্পিন্ডল ট্যাপার

9000x7500x4000 মিমি সামগ্রিক আকার সিএনসি গ্যান্ট্রি ফ্ল্যাঞ্জ ড্রিলিং মার্কিং মেশিন BT50 স্পিন্ডল ট্যাপার

প্রয়োগ:

এই সরঞ্জামগুলি মূলত প্লেট এবং কাঠামোগত উপাদানগুলিতে ড্রিলিং, চ্যামফারিং, ট্যাপিং, ফ্রিলিং এবং ড্রিলিং অপারেশন সম্পাদন করার জন্য ডিজাইন করা হয়েছে।এটি ফ্ল্যাঞ্জের মতো ওয়ার্কপিসের জন্য উচ্চ দক্ষতার গর্ত ড্রিলিং পারফরম্যান্স সরবরাহ করে, ডিস্ক, রিং, এবং প্লেট তার নির্দিষ্ট কার্যকর অপারেটিং পরিসীমা মধ্যে পুরুতা সঙ্গে। গর্বিত গর্ত এবং অন্ধ গর্ত মাধ্যমে প্রক্রিয়া ক্ষমতা,এটি একক উপাদান উপাদান এবং যৌগিক উপাদান উভয় সঙ্গে ব্যাপক সামঞ্জস্যতা প্রদর্শন করে. মেশিন টুল তার যন্ত্রপাতি প্রক্রিয়ার জন্য সংখ্যাসূচক নিয়ন্ত্রণ অন্তর্ভুক্ত, উচ্চতর অপারেশন সুবিধা নিশ্চিত করে. এটি স্বয়ংক্রিয়, উচ্চ নির্ভুলতা, মাল্টি-বৈচিত্র্য,শিল্পের চাহিদা মেটাতে বড় আকারের উৎপাদন ক্ষমতা.

স্পেসিফিকেশনঃ

সরঞ্জাম কাঠামোঃ

এই সরঞ্জাম প্রধানত একটি castbed workbench, একটি চলনশীল gantry, একটি চলনশীল saddle, একটি ড্রিলিং এবং ফ্রিজিং শক্তি মাথা, একটি স্বয়ংক্রিয় তৈলাক্তকরণ এবং সুরক্ষা সিস্টেম সঙ্গে কনফিগার করা হয়একটি সার্কুলেটিং কুলিং মডিউল, একটি সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা এবং একটি বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা। রোলিং গাইডগুলি স্থিতিশীল লোড বহন সমর্থন এবং সুনির্দিষ্ট গতি নির্দেশনা সরবরাহ করে,যখন সুনির্দিষ্ট বল স্ক্রু ট্রান্সমিশন প্রক্রিয়া ব্যতিক্রমী অবস্থান সঠিকতা এবং অসামান্য পুনরাবৃত্তি নিশ্চিত.

পণ্যের বৈশিষ্ট্য

1ড্রিলিং পাওয়ার হেডঃ
ড্রিলিং পাওয়ার হেড একটি বিশেষ সার্ভো স্পিন্ডল মোটর দিয়ে সজ্জিত করা হয়,যা স্পিড কমানোর জন্য একটি দাঁতযুক্ত সিঙ্ক্রোনস বেল্ট ব্যবহার করে এবং একটি বিশেষ সুনির্দিষ্ট স্পিন্ডল চালানোর জন্য টর্ক বৃদ্ধি করে. স্পিন্ডল একটি ছয় সারি জাপানি কৌণিক যোগাযোগ ভারবহন বিন্যাস গ্রহণ করে (সামনে চার, পিছনে দুই) ধাপবিহীন গতি নিয়ন্ত্রণ উপলব্ধি করতে। একটি বায়ুসংক্রান্ত টুল পরিবর্তন সিস্টেম দিয়ে সজ্জিত,স্পিন্ডল দ্রুত এবং সুবিধাজনক সরঞ্জাম প্রতিস্থাপন সক্ষমফিড মোশন একটি বল স্ক্রু সঙ্গে জোড়া একটি servo মোটর দ্বারা চালিত হয়।এক্স এবং ওয়াই অক্ষ লিঙ্কিং কার্যকারিতা সমর্থন করে এবং রৈখিক এবং বৃত্তাকার অন্তর্ভুক্তির ক্ষমতা অর্জনের জন্য অর্ধ-বন্ধ লুপ নিয়ন্ত্রণ ব্যবহার করে. স্পিন্ডল নাক একটি BT50 কোপার গর্ত বৈশিষ্ট্যযুক্ত এবং একটি উচ্চ গতির ঘূর্ণন ইউনিয়ন সঙ্গে একীভূত করা হয়, উচ্চ গতির U- ড্রিল কেন্দ্র জল-শীতল যন্ত্রপাতি অপারেশন সহজতর।

2ট্রান্সমিশন সিস্টেম:
ট্রান্সমিশন সিস্টেমটি একটি উচ্চ-নির্ভুল স্লাইডার কনফিগারেশনের সাথে যুক্ত তাইওয়ান উত্পাদিত গাইড রেল গ্রহণ করে, মসৃণ অপারেশনাল ট্র্যাভার্সাল এবং উন্নত ভারী লোড বহন ক্ষমতা নিশ্চিত করে।

3স্বয়ংক্রিয় তৈলাক্তকরণ ব্যবস্থা এবং সুরক্ষা ব্যবস্থাঃ
মেশিন টুলটি তাইওয়ান থেকে আসা ভলিউমেট্রিক চাপ বিতরণকারী স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেমের সাথে সজ্জিত। এটি গাইডওয়ে সহ সমস্ত চলমান উপাদানগুলিতে স্বয়ংক্রিয় তৈলাক্তকরণ সরবরাহ করে,লিড স্ক্রু, এবং র্যাকগুলি সম্পূর্ণ কভারেজ এবং কোনও ফাঁক নেই, কার্যকরভাবে মেশিন টুলের পরিষেবা জীবনকে দীর্ঘায়িত করে। সরঞ্জামগুলির এক্স-অক্ষ এবং ওয়াই-অক্ষগুলি ধুলো-প্রতিরোধী সুরক্ষা কভার দিয়ে সজ্জিত,যখন অপারেশনাল অখণ্ডতা নিশ্চিত করার জন্য ওয়ার্কবেঞ্চের চারপাশে জল-প্রতিরোধী স্প্ল্যাশ শেল্ড ইনস্টল করা হয়..

এই উচ্চ-কার্যকারিতা সিএনসি গ্যান্ট্রি শিল্প মেশিনটি প্লেট এবং শীট ধাতব উপাদানগুলির জন্য ড্রিলিং এবং চিহ্নিতকরণ অপারেশনগুলিতে বিশেষীকরণ করা হয়েছে।এটা চমত্কারভাবে প্লেট টাইপ workpieces এবং কাঠামোগত অংশ সুনির্দিষ্ট যন্ত্রপাতি প্রদানের জন্য পরিকল্পিত হয়, প্রক্রিয়াকরণ ফ্ল্যাঞ্জ, ডিস্ক, রিং, ফ্ল্যাট প্লেট এবং অনুরূপ উপাদানগুলির জন্য বিশেষ অভিযোজনযোগ্যতা সহ।একটি মৌলিক পূর্বশর্ত হল যে workpiece বেধ কঠোরভাবে মেশিনের পূর্বনির্ধারিত কার্যকর যন্ত্রপাতি পরামিতি মেনে চলতে হবে.

ইস্পাত কাঠামো উত্পাদন ইনস্টলেশনের মধ্যে এই সরঞ্জাম কাঠামো প্লেট এবং সংযোগ উপাদান উপর স্পষ্টতা ড্রিলিং এবং ফ্রেশিং সঞ্চালন,ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি শক্তিশালী ভিত্তি স্থাপনবায়ু শক্তি ক্ষেত্রে,এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের জন্য উচ্চ-নির্ভুলতা মেশিনিং সমাধান সরবরাহ করে ০ একটি মূল প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি কঠোর পরিবেশগত অবস্থার প্রতিরোধ করতে পারে (উদাহরণস্বরূপ, তীব্র বাতাস, তাপমাত্রা পরিবর্তনের জন্য) । সেতু নির্মাণ প্রকল্পের জন্য, সরঞ্জামগুলি সেতুর গ্রিড এবং সমর্থন ব্র্যাকেটগুলি প্রক্রিয়া করে, স্থিতিশীল গঠন সহজতর করে,দীর্ঘস্থায়ী সংযোগগুলি যা সেতুর বর্ধিত পরিষেবা জীবন জুড়ে গতিশীল বোঝা সহ্য করতে ডিজাইন করা হয়েছে.
