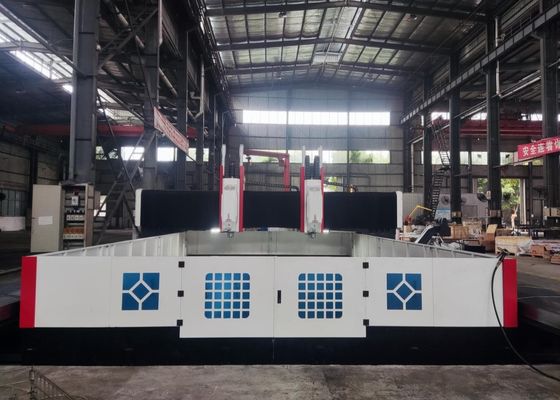

শক্তিশালী সিএনসি প্লেট ড্রিলিং মেশিন 6000x6000 মিমি ওয়ার্কপিসের আকার এবং 22 কিলোওয়াট সার্ভো স্পিন্ডল মোটর

শক্তিশালী সিএনসি প্লেট ড্রিলিং মেশিন 6000x6000 মিমি ওয়ার্কপিসের আকার এবং 22 কিলোওয়াট সার্ভো স্পিন্ডল মোটর

প্রয়োগ:

এই সিএনসি গ্যান্ট্রি ফ্ল্যাঞ্জ ড্রিলিং এবং ফ্রিজিং সরঞ্জামগুলি মূলত প্লেট ওয়ার্কপিস এবং কাঠামোগত উপাদানগুলিতে ড্রিলিং, চ্যামফারিং, ট্যাপিং, ফ্রিজিং এবং বোরিং অপারেশন সম্পাদনের জন্য ডিজাইন করা হয়েছে।এটি ফ্ল্যাঞ্জ সহ ওয়ার্কপিসের জন্য দক্ষ হোল ড্রিলিং পারফরম্যান্স সরবরাহ করে, ডিস্ক, রিং, এবং প্লেট নির্দিষ্ট কার্যকরী পরিসীমা মধ্যে পড়া বেধ সঙ্গে। গর্ত এবং অন্ধ গর্ত মাধ্যমে প্রক্রিয়াকরণ সক্ষম,এটি একক উপাদান উপাদান এবং যৌগিক উপাদান উভয় সঙ্গে সামঞ্জস্যপূর্ণ. ডিজিটাল নিয়ন্ত্রণ প্রযুক্তির বৈশিষ্ট্যযুক্ত, মেশিন টুল ব্যতিক্রমী অপারেশন সুবিধা নিশ্চিত করে। এটি উচ্চ নির্ভুলতার সাথে স্বয়ংক্রিয় উত্পাদন সহজতর করে,মাল্টি-বৈচিত্র্য প্রক্রিয়াকরণ প্রয়োজনীয়তা সমর্থন করে, এবং বড় আকারের উত্পাদন অপারেশন সক্ষম।

স্পেসিফিকেশনঃ

সরঞ্জাম কাঠামোঃ

এই সিএনসি গ্যারেন্ট্রি ড্রিলিং এবং চিহ্নিতকরণ মেশিন প্রধানত একটি ঢালাই লোহা বিছানা কাজ বেঞ্চ, একটি চলনশীল গ্যারেন্ট্রি কাঠামো, একটি traversing saddle, একটি ড্রিলিং-ফ্রিলিং শক্তি মাথা,স্বয়ংক্রিয় তৈলাক্তকরণ এবং সুরক্ষা ব্যবস্থা, একটি সার্কুলেটিং কুলিং ইউনিট, একটি সংখ্যাসূচক নিয়ন্ত্রণ (এনসি) সিস্টেম, এবং একটি বৈদ্যুতিক নিয়ন্ত্রণ সমন্বয়। রোলিং গাইডগুলি স্থিতিশীল লোড বহন ক্ষমতা এবং সুনির্দিষ্ট গতি নির্দেশনা সরবরাহ করে,যখন উচ্চ নির্ভুলতা বল স্ক্রু ড্রাইভ প্রক্রিয়া উচ্চতর অবস্থান সঠিকতা এবং চমৎকার repeatability গ্যারান্টি.

পণ্যের বৈশিষ্ট্য

1বিছানা এবং কাজের টেবিল:
মেশিনের বিছানাটি এক টুকরো ধূসর লোহা (এইচটি 250) ঢালাই হিসাবে নির্মিত হয়, যখন গ্যারেন্ট্রি এবং সাইড বিম বেস উচ্চ-শক্তিযুক্ত ldালাই কাঠামো থেকে তৈরি করা হয়।সেকেন্ডারি অ্যানিলিং এবং বয়স্ক চিকিত্সা পরে, সুনির্দিষ্ট মেশিনিং ব্যতিক্রমী গতিশীল এবং স্ট্যাটিক অনমনীয়তা অর্জন করতে সঞ্চালিত হয়, কার্যকরভাবে কাঠামোগত বিকৃতি প্রতিরোধ।ওয়ার্কটেবিল পৃষ্ঠ একটি অপ্টিমাইজড বিন্যাসে সাজানো যথার্থ মেশিনযুক্ত টি-স্লট বৈশিষ্ট্য, কাজ টুকরা নিরাপদ clamping সহজতর। বিছানা বেস প্রতিটি পাশের দুটি উচ্চ নির্ভুলতা রৈখিক গাইড ইনস্টল করা হয়,গাইড ওয়াগন জুড়ে শক্তির অভিন্ন বিতরণ নিশ্চিত করা এবং যন্ত্রপাতি মেশিনের অনমনীয়তা উল্লেখযোগ্যভাবে উন্নত করা, প্রসার্য শক্তি, এবং সংকোচন প্রতিরোধের। ড্রাইভ সিস্টেম একটি এসি সার্ভো মোটর adopts একটি যথার্থ বল স্ক্রু সমাবেশ দ্বিমুখী ট্রান্সমিশন জন্য জুড়ি,গ্যান্ট্রি এর Y- অক্ষের মসৃণ আন্দোলন সক্ষমনিয়ন্ত্রনযোগ্য লেভেলিং বোল্টগুলি বিছানার নীচে কৌশলগতভাবে বিতরণ করা হয়, যা কাজের টেবিলের অনুভূমিক সারিবদ্ধতার সুবিধাজনক ক্যালিব্রেশনকে অনুমতি দেয়।

2মোবাইল গ্যান্ট্রি:

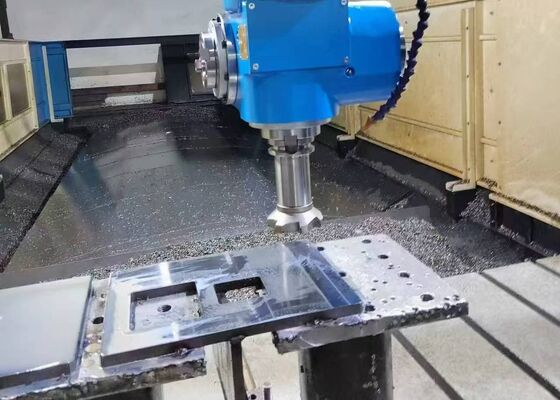

মোবাইল গ্যারেন্ট্রিটি ধূসর লোহা (এইচটি 250) উপাদান থেকে নির্মিত, গ্যারেন্ট্রি কাঠামোর সামনের দিকে দুটি অতি-উচ্চ লোড বহনকারী রোলিং লিনিয়ার গাইডওয়েগুলি সংহত করা হয়েছে।সুনির্দিষ্ট বল স্ক্রু সমাবেশের একটি সেট, একটি সার্ভো মোটরের সাথে যুক্ত, পাওয়ার হেড স্লাইডের এক্স-অক্ষের চলাচলকে সহজ করে তোলে। মেশিনিং কার্যকারিতা সরবরাহের জন্য ড্রিলিং পাওয়ার হেড স্লাইডে মাউন্ট করা হয়।

3সরে যাওয়া স্যাডল:
চলন্ত স্যাডল একটি যথার্থ কাস্ট আয়রন কাঠামোগত সমাবেশ, দুটি উচ্চ লোড বহনকারী সিএনসি রৈখিক গাইডওয়েস, একটি সেট যথার্থ বল স্ক্রু সমাবেশ,এবং একটি সার্ভো মোটরের সাথে যুক্ত একটি উচ্চ-নির্ভুলতা গ্রহীয় হ্রাসকারীএটি আরও একটি নাইট্রোজেন ভারসাম্য সিলিন্ডারের সাথে সংহত করা হয়েছে, যা বল স্ক্রুতে লোড হ্রাস করতে এবং এর অপারেশনাল জীবনকাল বাড়ানোর জন্য পাওয়ার হেডের ওজনকে ভারসাম্য দেয়।এই উপাদান Z-অক্ষ আন্দোলন চালানোর জন্য ড্রিলিং শক্তি মাথা ড্রাইভ, দ্রুত খাওয়ানো, কাজ খাওয়ানো, দ্রুত retraction, এবং সুনির্দিষ্ট স্টপিং সহ মূল ফাংশন সক্ষম।এবং মেশিনিং দক্ষতা এবং অপারেশনাল নমনীয়তা উন্নত করার জন্য বিরতি ক্ষমতা.

.

এই উচ্চ-পারফরম্যান্স সিএনসি গ্যান্ট্রি শিল্প মেশিনটি বিশেষভাবে প্লেট এবং শীট ধাতব উপাদানগুলির উপর ড্রিলিং এবং চিহ্নিতকরণ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।প্লেট টাইপ ওয়ার্কপিস এবং কাঠামোগত অংশের যথার্থ মেশিনিং নিশ্চিত করার জন্য সাবধানে ইঞ্জিনিয়ারিং, এটি ফ্ল্যাঞ্জ, ডিস্ক, রিং, ফ্ল্যাট প্লেট এবং অনুরূপ উপাদানগুলির প্রক্রিয়াকরণের সাথে বিশেষ সামঞ্জস্য সরবরাহ করে।একটি মৌলিক প্রয়োজনীয়তা হল যে workpiece বেধ কঠোরভাবে মেশিনের পূর্বনির্ধারিত কার্যকর যন্ত্রপাতি স্পেসিফিকেশন মেনে চলতে হবে.

এই সরঞ্জামগুলি স্টিলের কাঠামো তৈরির ইনস্টলেশনের মধ্যে কাঠামো প্লেট এবং সংযোগকারী উপাদানগুলির উপর নির্ভুলতা ড্রিলিং এবং ফ্রেজিং অপারেশন সম্পাদন করে,ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি দৃ foundation় ভিত্তি স্থাপনের বিষয়েবায়ু শক্তি শিল্পে,এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের জন্য উচ্চ-নির্ভুলতা মেশিনিং সমাধান সরবরাহ করে ০ একটি সমালোচনামূলক প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি কঠোর পরিবেশগত অবস্থার প্রতিরোধ করতে পারে (উদাহরণস্বরূপ, শক্তিশালী বাতাস, তাপমাত্রা ওঠানামা) । সেতু নির্মাণ প্রকল্পের জন্য, সরঞ্জামগুলি সেতু গ্রিড এবং সমর্থন ব্র্যাকেটগুলি প্রক্রিয়া করে, যা স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল।দীর্ঘস্থায়ী সংযোগগুলি যা সেতুর দীর্ঘস্থায়ী পরিষেবা জীবন জুড়ে গতিশীল বোঝা সহ্য করতে ডিজাইন করা হয়েছে.
