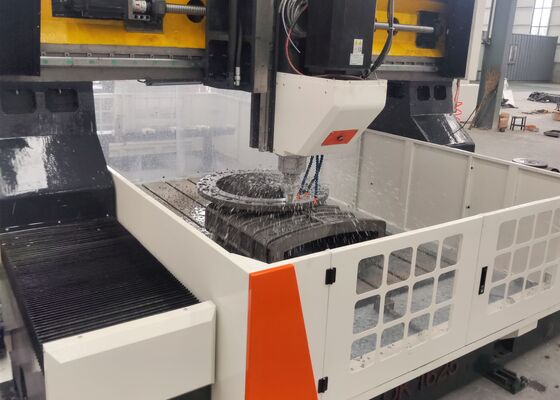

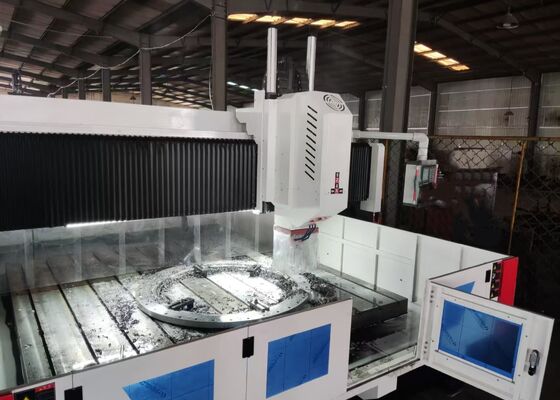

0~8 R/মিনিট পার্শ্বীয় মুভমেন্ট স্পিড CNC গ্যান্ট্রি শীট প্লেট ড্রিলিং মেশিন 6000x6000 মিমি ওয়ার্কপিস

0~8 R/Min পার্শ্বীয় মুভমেন্ট স্পিড CNC গ্যান্ট্রি শীট প্লেট ড্রিলিং মেশিন 6000x6000 মিমি ওয়ার্কপিস

অ্যাপ্লিকেশন:

এই CNC গ্যান্ট্রি-টাইপ ফ্ল্যাঞ্জ ড্রিলিং এবং মিলিং মেশিনটি প্লেট-টাইপ ওয়ার্কপিস এবং কাঠামোগত অ্যাসেম্বলিতে ড্রিলিং, চ্যাম্পারিং, টেপিং, মিলিং এবং বোরিং সহ সম্পূর্ণ মেশিনিং অপারেশনগুলি সম্পাদন করার জন্য কাস্টম-ইঞ্জিনিয়ার করা হয়েছে। এটি ফ্ল্যাঞ্জ, ডিস্ক, রিং-আকৃতির অংশ এবং নির্দিষ্ট কার্যকর সীমার মধ্যে থাকা পুরুত্বের প্লেটের মতো উপাদানগুলির জন্য উচ্চ-দক্ষতা ছিদ্র-মেশিনিং কর্মক্ষমতা প্রদান করে। থ্রু-হোল এবং অন্ধ ছিদ্র উভয় প্রক্রিয়াকরণের জন্য উপযুক্ত, সরঞ্জামগুলি মনোলিথিক উপাদান উপাদান এবং যৌগিক উপাদান ওয়ার্কপিস উভয়ের সাথেই ব্যতিক্রমী সামঞ্জস্যতা প্রদর্শন করে। অত্যাধুনিক ডিজিটাল নিয়ন্ত্রণ প্রযুক্তি দিয়ে সজ্জিত, মেশিন টুলটি অসামান্য কার্যকরী স্বাচ্ছন্দ্য এবং সুবিধা নিশ্চিত করে। এটি উচ্চ-নির্ভুলতা স্বয়ংক্রিয় উত্পাদনকে সহজতর করে, একাধিক ওয়ার্কপিস ভেরিয়েন্টের প্রক্রিয়াকরণ প্রয়োজনীয়তা পূরণ করে এবং বৃহৎ-স্কেল উত্পাদন প্রক্রিয়াগুলিকে সমর্থন করে।

স্পেসিফিকেশন:

সরঞ্জামের গঠন:

এই CNC গ্যান্ট্রি ড্রিলিং এবং মার্কিং মেশিনটি একটি কাস্ট আয়রন বেড ওয়ার্কবেঞ্চ, একটি মুভেবেল গ্যান্ট্রি অ্যাসেম্বলি, একটি ট্রাভার্সিং স্যাডেল, একটি ড্রিলিং-মিলিং পাওয়ার ইউনিট, একটি স্বয়ংক্রিয় লুব্রিকেশন এবং সেফগার্ডিং সিস্টেম, একটি রিসার্কুলেটিং কুলিং মডিউল, একটি সংখ্যাসূচক নিয়ন্ত্রণ (NC) সিস্টেম এবং একটি বৈদ্যুতিক নিয়ন্ত্রণ মডিউল দিয়ে তৈরি করা হয়েছে। রোলিং গাইডওয়ে দিয়ে সজ্জিত, সরঞ্জামগুলি শক্তিশালী লোড-বেয়ারিং স্থিতিশীলতা এবং সুনির্দিষ্ট গতি পজিশনিং সরবরাহ করে, যেখানে উচ্চ-নির্ভুলতা বল স্ক্রু ড্রাইভ প্রক্রিয়াগুলি উচ্চতর পজিশনিং নির্ভুলতা এবং চমৎকার কার্যকরী পুনরাবৃত্তিযোগ্যতার নিশ্চয়তা দেয়।

পণ্যের বৈশিষ্ট্য

1. ড্রিলিং পাওয়ার হেড
ড্রিলিং পাওয়ার হেডটি একটি ডেডিকেটেড সার্ভো স্পিন্ডেল মোটর দিয়ে সজ্জিত, যা একটি দাঁতযুক্ত সিঙ্ক্রোনাস বেল্ট ব্যবহার করে গতির হ্রাস এবং টর্কের বিস্তার ঘটায়, যা একটি উদ্দেশ্য-নির্মিত নির্ভুলতা স্পিন্ডেলকে চালায়। স্পিন্ডেলটিতে একটি ছয়-সারি জাপানি অ্যাঙ্গুলার কন্টাক্ট বিয়ারিং কনফিগারেশন (সামনে চারটি বিয়ারিং, পিছনে দুটি) রয়েছে যা স্টেপলেস স্পিড অ্যাডজাস্টমেন্টের সুবিধা দেয়। একটি নিউম্যাটিক টুল-চেঞ্জিং সিস্টেমের সাথে সমন্বিত, স্পিন্ডেল দ্রুত এবং ঝামেলামুক্ত সরঞ্জাম অদলবদলের অনুমতি দেয়। ফিড মোশন একটি সার্ভো মোটর দ্বারা সক্রিয় হয় যা একটি বল স্ক্রুর সাথে যুক্ত। X এবং Y অক্ষগুলি সংযোগ অপারেশন সমর্থন করে এবং আধা-বদ্ধ-লুপ নিয়ন্ত্রণ গ্রহণ করে, যার ফলে রৈখিক এবং বৃত্তাকার ইন্টারপোলেশন ক্ষমতা অর্জন করা যায়। স্পিন্ডেল নাকটি একটি BT50 টেপার হোল দিয়ে ডিজাইন করা হয়েছে এবং একটি উচ্চ-গতির ঘূর্ণমান জয়েন্টের সাথে একত্রিত করা হয়েছে, যা থ্রু-স্পিন্ডেল কুল্যান্ট ডেলিভারির মাধ্যমে উচ্চ-গতির ইউ-ড্রিল মেশিনিংকে সহজতর করে।

2. ট্রান্সমিশন সিস্টেম
তাইওয়ান-নির্মিত গাইড রেল এবং একটি উচ্চ-নির্ভুলতা স্লাইডার ডিজাইন অন্তর্ভুক্ত করে, সিস্টেমটি মসৃণ কার্যকরী কর্মক্ষমতা এবং উন্নত ভারী-লোড বেয়ারিং ক্ষমতা সরবরাহ করে। X-অক্ষটি পার্শ্বীয় গাইডিং এবং লোড-বেয়ারিং উপাদান হিসাবে ডুয়াল রোলিং লিনিয়ার গাইড রেল ব্যবহার করে, যা উচ্চ-গতির ড্রিলিং প্রক্রিয়ার কার্যকরী চাহিদা সম্পূর্ণরূপে পূরণ করে। X-অক্ষ ট্রান্সমিশনের জন্য, একটি AC সার্ভো মোটর সুনির্দিষ্ট রৈখিক গতি অর্জনের জন্য একটি নির্ভুলতা বল স্ক্রু চালায়।

3. ট্রান্সমিশন সিস্টেম (Y-অক্ষ বিভাগ, অব্যাহত)
Y-অক্ষটি উভয় পাশে দুটি ভারী-শুল্ক রোলিং লিনিয়ার গাইড রেল দিয়ে সজ্জিত, প্রতিটি গাইড রেলে তিনটি বর্গাকার রেল ক্যারেজ সংযুক্ত করা হয়েছে—যা সম্মিলিতভাবে Y-অক্ষ স্লাইডিং প্রক্রিয়া তৈরি করে। এই কাঠামোগত কনফিগারেশনটি কেবল গ্যান্ট্রি ফ্রেমের উচ্চ দৃঢ়তা এবং কাঠামোগত শক্তির কঠোর প্রয়োজনীয়তা পূরণ করে না বরং মূল প্রযুক্তিগত সুবিধাগুলিও সরবরাহ করে, যার মধ্যে একটি ন্যূনতম ঘর্ষণ সহগ, উন্নত গতির বেগ, ব্যতিক্রমী কম্পন ড্যাম্পিং বৈশিষ্ট্য এবং একটি বর্ধিত পরিষেবা জীবনচক্র অন্তর্ভুক্ত। Y-অক্ষ অ্যাকচুয়েশনের জন্য, ডুয়াল সার্ভো মোটর সিঙ্ক্রোনাস ড্রাইভ প্রযুক্তি প্রয়োগ করা হয়: একটি ডেডিকেটেড সার্ভো মোটর প্রতিটি পাশে স্থাপন করা হয় বল স্ক্রুর ঘূর্ণন সিঙ্ক্রোনাসভাবে চালানোর জন্য, যার ফলে গ্যান্ট্রি ফ্রেমের স্থানচ্যুতি সহজতর হয় এবং উচ্চ-নির্ভুলতা CNC মেশিনিং অপারেশন সক্ষম হয়।

.

এই উচ্চ-কার্যকারিতা CNC গ্যান্ট্রি শিল্প মেশিনটি প্লেট এবং শীট মেটাল উপাদানগুলিতে ড্রিলিং এবং মার্কিং অপারেশনগুলি কার্যকর করার জন্য কাস্টম-ইঞ্জিনিয়ার করা হয়েছে। প্লেট-টাইপ ওয়ার্কপিস এবং কাঠামোগত অ্যাসেম্বলির সুনির্দিষ্ট মেশিনিং সক্ষম করার জন্য সতর্কতার সাথে ডিজাইন করা হয়েছে, এটি ফ্ল্যাঞ্জ, ডিস্ক, রিং-আকৃতির অংশ, ফ্ল্যাট প্লেট এবং অনুরূপ উপাদানগুলির প্রক্রিয়াকরণের জন্য বিশেষ সামঞ্জস্যতা প্রদান করে। একটি মূল কার্যকরী পূর্বশর্ত হল যে ওয়ার্কপিসের পুরুত্ব অবশ্যই মেশিনের পূর্ব-নির্ধারিত কার্যকর মেশিনিং প্যারামিটারের সাথে কঠোরভাবে সঙ্গতিপূর্ণ হতে হবে।

ইস্পাত কাঠামো তৈরির কারখানায়, এই সরঞ্জামটি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলিতে উচ্চ-নির্ভুলতা ড্রিলিং এবং মিলিং অপারেশন করে, যা ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি দৃঢ় ভিত্তি স্থাপন করে। বায়ু শক্তি শিল্পের মধ্যে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের জন্য উন্নত উচ্চ-নির্ভুলতা মেশিনিং সমাধান সরবরাহ করে—একটি গুরুত্বপূর্ণ প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি কঠোর পরিবেশগত পরিস্থিতি (যেমন, শক্তিশালী বাতাস, তাপমাত্রার ওঠানামা) সহ্য করতে সক্ষম। সেতু নির্মাণ উদ্যোগে, সরঞ্জামটি ব্রিজ গার্ডার এবং সাপোর্ট বন্ধনী প্রক্রিয়া করে, যা সেতুর দীর্ঘায়িত পরিষেবা জীবনকালে গতিশীল লোড বহন করার জন্য ডিজাইন করা স্থিতিশীল, টেকসই সংযোগগুলির গঠনকে সহজতর করে।
