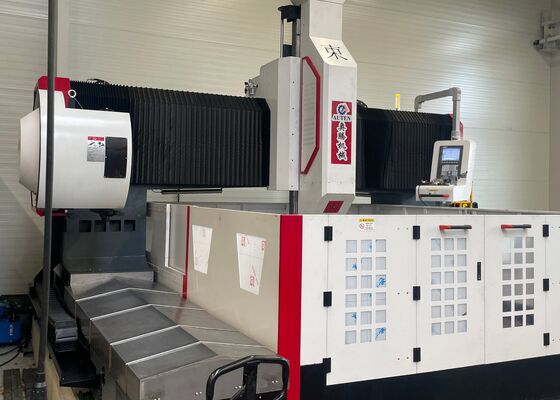

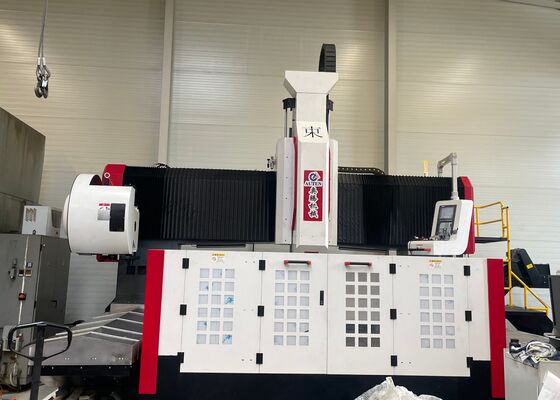

2525BT50 ভারী দায়িত্ব বিভক্ত সিএনসি গ্যান্ট্রি ড্রিলিং ফ্রিলিং মেশিন 30KW সার্ভো স্পিন্ডল মোটর শক্তি

2525BT50 ভারী দায়িত্ব বিভক্ত সিএনসি গ্যান্ট্রি ড্রিলিং ফ্রিলিং মেশিন 30KW সার্ভো স্পিন্ডল মোটর শক্তি

প্রয়োগ:

এই সিএনসি গ্যান্ট্রি ড্রিলিং সরঞ্জামটি প্লেট এবং কাঠামোগত উপাদানগুলির উপর ড্রিলিং, চ্যামফারিং, ট্যাপিং এবং ফ্রিলিং অপারেশনগুলির জন্য ডিজাইন করা হয়েছে।এটি প্রধানত উচ্চ দক্ষতা flanges ড্রিলিং জন্য ব্যবহৃত হয়, ডিস্ক, রিং, প্লেট, এবং কার্যকর বেধ পরিসীমা মধ্যে অন্যান্য workpieces। উভয় মাধ্যমে গর্ত এবং অন্ধ গর্ত একক উপাদান এবং যৌগিক উপাদান অংশ উপর প্রক্রিয়া করা যেতে পারে।মেশিনিং প্রক্রিয়া ডিজিটালভাবে নিয়ন্ত্রিত হয়এটি স্বয়ংক্রিয়করণ, উচ্চ নির্ভুলতা এবং বিভিন্ন ধরণের উত্পাদন এবং ভর উত্পাদন রান সমর্থন করে।

স্পেসিফিকেশনঃ

সরঞ্জাম কাঠামোঃ

মেশিন বেস ঢালাই উপাদান থেকে তৈরি করা হয় এবং যেমন কাজ টেবিল, চলনশীল gantry, চলনশীল স্লাইডিং saddle, ড্রিলিং এবং ফ্রিজিং শক্তি মাথা, স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম,সুরক্ষা যন্ত্রপাতিএটি সমর্থন এবং গাইডেন্সের জন্য রোলিং হার্ড রেল জোড়া ব্যবহার করে, ড্রাইভের জন্য যথার্থ সীসা স্ক্রু জোড়া সহ।মেশিন উচ্চ পজিশনিং নির্ভুলতা এবং পজিশনিং চমৎকার repeatability দ্বারা চিহ্নিত করা হয়.

পণ্যের বৈশিষ্ট্য

1বিছানা এবং কাজের টেবিল:
বিছানাটি একটি ঝালাই করা আয়তক্ষেত্রাকার টিউব থেকে তৈরি করা হয়, যা প্রক্রিয়াজাতকরণের আগে উচ্চ তাপমাত্রায় অ্যানিলিংয়ের মধ্য দিয়ে যায়, তারপরে আধা-সমাপ্তির পরে অভ্যন্তরীণ চাপগুলি হ্রাস করার জন্য দ্বিতীয় অ্যানিলিং হয়,মেশিন টুলের দীর্ঘমেয়াদী নির্ভুলতা স্থিতিশীলতা নিশ্চিত করা। ওয়ার্কটেবিলটি ধূসর লোহার (HT250) একটি একক টুকরো ঢালাই করা হয়, যা মাধ্যমিক অ্যানিলিং এবং বয়স্ক চিকিত্সার শিকার হয়,বিকৃতি ছাড়াই চমৎকার গতিশীল এবং স্ট্যাটিক অনমনীয়তা প্রদান করেওয়ার্কটেবিলের পৃষ্ঠটি ওয়ার্কপিসের নিরাপদ clamping জন্য সুসংগঠিত T-slots দিয়ে সজ্জিত করা হয়।গাইড রেল স্লাইড উপর অভিন্ন চাপ বন্টন নিশ্চিত করার জন্য বিছানা বেস উভয় পক্ষের উপর দুই উচ্চ নির্ভুলতা রৈখিক গাইড রেল মাউন্ট করা হয়, মেশিন টুল এর অনমনীয়তা এবং উভয় প্রসার্য এবং সংকোচন বাহিনী এর প্রতিরোধের উল্লেখযোগ্যভাবে উন্নত। ড্রাইভ সিস্টেম একটি সুনির্দিষ্ট বল স্ক্রু সঙ্গে জুড়ি একটি এসি servo মোটর বৈশিষ্ট্য,Y-অক্ষ বরাবর গ্যান্ট্রি চলাচল সহজতর. নিয়ন্ত্রিত বোল্টগুলি বিছানার নীচের পৃষ্ঠের উপর স্থাপন করা হয় যাতে কাজের বেঞ্চটি সহজেই সমতল করা যায়।

2মোবাইল গ্যান্ট্রি:

মোবাইল গ্যারেন্ট্রিটি ধূসর লোহার (এইচটি 250) থেকে ফেলে দেওয়া হয় এবং সামনের দিকে দুটি অতি উচ্চ লোড বহন ক্ষমতাযুক্ত রৈখিক গাইড রেল দিয়ে সজ্জিত। একটি যথার্থ বল স্ক্রু জোড়া, একটি সার্ভো মোটরের সাথে,এক্স-অক্ষ বরাবর পাওয়ার হেড স্লাইডিং প্লেট আন্দোলন ড্রাইভ, যার উপর ড্রিলিং পাওয়ার হেডস মাউন্ট করা হয়। গ্যারেন্ট্রি এর গতি সার্ভো মোটর দ্বারা সহজতর করা হয়,যা একটি সুনির্দিষ্ট সংযোজক যন্ত্রের মাধ্যমে বল স্ক্রু উপর বল বাদামের ঘূর্ণন চালায়.

3সিল্ডল সরানো হচ্ছে:

মোবাইল স্লাইডিং সেল একটি যথার্থ কাস্ট আয়রন উপাদান। এটি দুটি অতি উচ্চ লোড বহনকারী সিএনসি লিনিয়ার স্লাইড টেবিল, একটি সেট যথার্থ বল স্ক্রু জোড়া,এবং সার্ভো মোটরে সংযুক্ত একটি উচ্চ-নির্ভুলতা গ্রহীয় হ্রাসকারী. স্যাডেলে একটি নাইট্রোজেন গ্যাস ভারসাম্য সিলিন্ডারও রয়েছে যা পাওয়ার হেডের ওজনকে ভারসাম্যপূর্ণ করে, স্ক্রুতে বোঝা হ্রাস করে এবং এর পরিষেবা জীবন বাড়ায়।এই সিস্টেম Z-অক্ষ বরাবর ড্রিলিং শক্তি মাথা আন্দোলন চালিত, দ্রুত এগিয়ে, এগিয়ে কাজ, দ্রুত পিছনে আন্দোলন, এবং স্টপ সক্ষম। উপরন্তু, এটি স্বয়ংক্রিয় চিপ কাট অফ, চিপ অপসারণ, এবং বিরতি ফাংশন দিয়ে সজ্জিত করা হয়।

.

এই উন্নত সিএনসি গ্যান্ট্রি মেশিনটি বিশেষভাবে প্লেট এবং শীট ধাতব উপাদানগুলির উচ্চ-কার্যকারিতা ড্রিলিং এবং চিহ্নিতকরণের জন্য ডিজাইন করা হয়েছে।প্লেট টাইপ ওয়ার্কপিস এবং কাঠামোগত সমন্বয়গুলির সুনির্দিষ্ট মেশিনিংয়ের সুবিধার্থে যত্ন সহকারে ডিজাইন করা হয়েছে, এটি ফ্ল্যাঞ্জ, ডিস্ক, রিং আকৃতির অংশ, ফ্ল্যাট প্লেট এবং অনুরূপ উপাদানগুলির জন্য আদর্শভাবে উপযুক্ত।একটি মূল অপারেটিং প্রয়োজনীয়তা হল যে workpieces এর বেধ মেশিনের পূর্বনির্ধারিত কার্যকর যন্ত্রপাতি পরামিতি মেনে চলতে হবে.

ইস্পাত কাঠামো উত্পাদন ইনস্টলেশনে এই সরঞ্জামগুলি কাঠামো প্লেট এবং সংযোগকারী উপাদানগুলির উপর উচ্চ-নির্ভুলতা ড্রিলিং এবং ফ্রেজিং অপারেশন সম্পাদন করে,ইস্পাত কাঠামোর নির্ভরযোগ্য সমাবেশের জন্য একটি শক্তিশালী ভিত্তি প্রদানবায়ু শক্তি ক্ষেত্রে, এটি উন্নত,বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের জন্য উচ্চ নির্ভুলতা মেশিনিং ক্ষমতা যা নিশ্চিত করে যে এই উপাদানগুলি কঠোর পরিবেশের অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে, যেমন শক্তিশালী বাতাস এবং তাপমাত্রা পরিবর্তনের জন্য। সেতু নির্মাণ প্রকল্পগুলির জন্য, সরঞ্জামগুলি সেতু গ্রিড এবং সমর্থন ব্র্যাকেটগুলি প্রক্রিয়া করে, যা স্থিতিশীল,দীর্ঘস্থায়ী সংযোগগুলি যা সেতুর বর্ধিত পরিষেবা জীবন জুড়ে গতিশীল বোঝা সহ্য করতে ডিজাইন করা হয়েছে.
