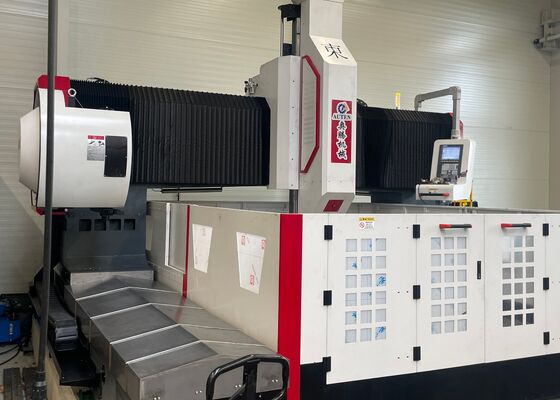

2500x2500mm স্প্লিট সিএনসি গ্যান্ট্রি ড্রিলিং ফ্রিলিং মার্কিং মেশিন 2x4.2kW সার্ভো মোটর শক্তি

2500x2500mm স্প্লিট সিএনসি গ্যান্ট্রি ড্রিলিং ফ্রিলিং মার্কিং মেশিন 2x4.2kW সার্ভো মোটর শক্তি

প্রয়োগ:

এই সিএনসি গ্যান্ট্রি ড্রিলিং সিস্টেমটি বিশেষভাবে প্লেট এবং কাঠামোগত উপাদানগুলির উপর ড্রিলিং, চ্যামফারিং, ট্যাপিং এবং ফ্রিলিং অপারেশনগুলির জন্য ডিজাইন করা হয়েছে।এটি প্রধানত উচ্চ দক্ষতা flanges ড্রিলিং জন্য ব্যবহৃত হয়, ডিস্ক, রিং, প্লেট, এবং নির্দিষ্ট বেধ পরিসীমা মধ্যে অন্যান্য workpieces। সিস্টেম একক উপাদান এবং যৌগিক উপকরণ উভয় মাধ্যমে গর্ত এবং অন্ধ গর্ত প্রক্রিয়া করতে সক্ষম।ডিজিটাল কন্ট্রোল সহ, মেশিনিং প্রক্রিয়া নিরবচ্ছিন্ন অপারেশন এবং ব্যবহারের সহজতা নিশ্চিত করে। সরঞ্জাম স্বয়ংক্রিয়তা সমর্থন করে, উচ্চ নির্ভুলতা প্রদান করে, এবং বিভিন্ন উপাদান উত্পাদন জন্য উপযুক্ত,ছোট লট এবং ভর উত্পাদন রান উভয় সহ.

স্পেসিফিকেশনঃ

সরঞ্জাম কাঠামোঃ

মেশিন বেস ঢালাই উপাদান থেকে নির্মিত হয় এবং মূল উপাদানগুলি অন্তর্ভুক্ত করে, যার মধ্যে রয়েছে কাজের টেবিল, চলনযোগ্য গ্যারেন্টি, চলনযোগ্য স্লাইডিং সেল, ড্রিলিং এবং ফ্রিলিং পাওয়ার হেড,স্বয়ংক্রিয় তৈলাক্তকরণ ব্যবস্থা, সুরক্ষা ডিভাইস, সার্কুলেটিং কুলিং সিস্টেম, ডিজিটাল কন্ট্রোল সিস্টেম, এবং বৈদ্যুতিক সিস্টেম। এটি সমর্থন এবং গাইডেন্সের জন্য রোলিং হার্ড রেল জোড়া অন্তর্ভুক্ত করে,ড্রাইভের জন্য সুনির্দিষ্ট লিড স্ক্রু জোড়া সহএই মেশিনটি তার উচ্চ অবস্থানের নির্ভুলতা এবং অবস্থানের ক্ষেত্রে ব্যতিক্রমী পুনরাবৃত্তিযোগ্যতার জন্য আলাদা।

পণ্যের বৈশিষ্ট্য

1ড্রিলিং পাওয়ার হেডঃ
ড্রিলিং পাওয়ার হেডটি একটি বিশেষ সার্ভো স্পিন্ডল মোটর দিয়ে সজ্জিত, যা হ্রাস এবং বর্ধিত টর্ক জন্য একটি দাঁত-সিঙ্ক্রোনাস বেল্টের মাধ্যমে একটি নির্ভুল স্পিন্ডল চালায়।স্পিন্ডল দ্রুত এবং সহজেই প্রতিস্থাপন করা যেতে পারে. ফিড প্রক্রিয়া একটি সার্ভো মোটর এবং বল স্ক্রু দ্বারা চালিত হয়। উভয় X এবং Y অক্ষ একযোগে আন্দোলন করতে সক্ষম হয়,এবং একটি অর্ধ-বন্ধ লুপ নিয়ন্ত্রণ সিস্টেম উভয় রৈখিক এবং বৃত্তাকার interpolation ফাংশন সক্ষম করতে ব্যবহৃত হয়. স্পিন্ডলটি একটি BT50 কোপারের সাথে ডিজাইন করা হয়েছে এবং এটি একটি উচ্চ-গতির ঘূর্ণন জয়েন্টের সাথে সজ্জিত, যা দক্ষ প্রক্রিয়াকরণের জন্য উচ্চ-গতির ইউ-ড্রিল সেন্টার কুলিংয়েন্ট ব্যবহারের সুবিধার্থে।

2ট্রান্সমিশন ডিভাইস:
ট্রান্সমিশন ডিভাইসটি তাইওয়ান থেকে আমদানি করা উচ্চ-নির্ভুল গাইড রেল এবং স্লাইডার ব্যবহার করে, মসৃণ অপারেশন নিশ্চিত করে এবং লোড বহন ক্ষমতা উল্লেখযোগ্যভাবে উন্নত করে।

এক্স-অক্ষ এবং জেড-অক্ষ প্রতিটি দুটি রোলিং লিনিয়ার গাইড রেল দ্বারা সমর্থিত, যা পার্শ্বীয় এবং লম্বা গতির জন্য গাইড এবং লোড বহনকারী রেল উভয়ই পরিবেশন করে।এই কনফিগারেশন উচ্চ গতির খননের প্রযুক্তিগত চাহিদা পূরণ করেএক্স-অক্ষ এবং জেড-অক্ষের ট্রান্সমিশন সিস্টেমগুলি এসি সার্ভো মোটর দ্বারা চালিত হয়, যা রৈখিক গতি অর্জনের জন্য নির্ভুলতা বল স্ক্রুগুলি ঘোরায়।

Y-অক্ষ দুটি ভারী দায়িত্ব রোলিং লিনিয়ার গাইড রেল দিয়ে সজ্জিত করা হয়, প্রতিটি গাইড রেলের উপর দুটি বর্গাকার রেল স্লাইডার মাউন্ট করা হয় যাতে একটি শক্তিশালী Y-অক্ষ স্লাইডিং ট্র্যাক তৈরি হয়।এই সেটআপ নিশ্চিত করে যে গ্যান্ট্রি ফ্রেমের উচ্চ অনমনীয়তা এবং শক্তির প্রয়োজনীয়তা পূরণ করা হয়, এছাড়াও নিম্ন ঘর্ষণ সহগ, উচ্চ গতির আন্দোলন, চমৎকার কম্পন ডিম্পিং, এবং বর্ধিত সেবা জীবন যেমন সুবিধা প্রদান করে।এক্স-অক্ষের ট্রান্সমিশন দ্বৈত সার্ভো মোটর সিঙ্ক্রোন ড্রাইভ প্রযুক্তি ব্যবহার করে, প্রতিটি পাশে একটি সার্ভো মোটর একসাথে বল স্ক্রু চালায়। এই প্রক্রিয়াটি গেন্ট্রি ফ্রেমের চলাচলকে সহজ করে তোলে, যা সুনির্দিষ্ট সিএনসি মেশিনিংকে সক্ষম করে।

3স্বয়ংক্রিয় তৈলাক্তকরণ ব্যবস্থা এবং সুরক্ষা ব্যবস্থাঃ

এই মেশিন টুল একটি তাইওয়ান-নির্মিত ভলিউমেট্রিক আংশিক চাপ স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দিয়ে সজ্জিত, যা গাইড রেলের মতো চলমান উপাদানগুলির জন্য বিরামবিহীন তৈলাক্তকরণ সরবরাহ করার জন্য ডিজাইন করা হয়েছে,লিড স্ক্রুএই সিস্টেমটি মেশিনের সেবা জীবন বাড়াতে সাহায্য করে। উপরন্তু, মেশিনটি একটি ভাল মানের এবং ভাল মানের।এক্স-অক্ষ এবং ওয়াই-অক্ষ ধুলো-প্রতিরোধী ঢাল দিয়ে সজ্জিত, এবং একটি জলরোধী স্প্ল্যাশ সুরক্ষা আরও সুরক্ষা বাড়ানোর জন্য কাজের টেবিলের চারপাশে ইনস্টল করা হয়।

.

এই অত্যাধুনিক সিএনসি গ্যান্ট্রি মেশিনটি বিশেষভাবে উচ্চ-কার্যকারিতা ড্রিলিং এবং প্লেট এবং শীট ধাতব অংশগুলির চিহ্নিতকরণের জন্য ডিজাইন করা হয়েছে।এটি প্লেট টাইপ workpieces এবং কাঠামোগত সমাবেশ সঠিক প্রক্রিয়াকরণ সক্ষম করতে সাবধানে ইঞ্জিনিয়ারিং করা হয়েছে, এটি বিশেষত ফ্ল্যাঞ্জ, ডিস্ক, রিং আকৃতির উপাদান, সমতল প্লেট এবং অনুরূপ অংশের যন্ত্রপাতি জন্য উপযুক্ত।একটি সমালোচনামূলক অপারেশনাল বিবেচনার যে workpieces এর বেধ মেশিনের প্রতিষ্ঠিত কার্যকর যন্ত্রপাতি পরামিতি মেনে চলতে হবে.

ইস্পাত কাঠামো উত্পাদন ইনস্টলেশনে এই সরঞ্জামগুলি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলির উপর উচ্চ-নির্ভুলতা ড্রিলিং এবং ফ্রিলিং অপারেশন সম্পাদন করে,ইস্পাত কাঠামোর নির্ভরযোগ্য সমাবেশের জন্য একটি শক্ত ভিত্তি প্রদান করেবায়ু শক্তি শিল্পের মধ্যে, এটি উন্নত,বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের জন্য উচ্চ নির্ভুলতা মেশিনিং ক্ষমতা যা নিশ্চিত করে যে এই উপাদানগুলি চ্যালেঞ্জিং পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে, শক্তিশালী বাতাস এবং তাপমাত্রা ওঠানামা সহ। সেতু নির্মাণ প্রকল্পগুলির জন্য, সরঞ্জামগুলি সেতু গ্রিড এবং সমর্থন ব্র্যাকেটগুলি প্রক্রিয়া করে, স্থিতিশীল,সেতুর দীর্ঘায়িত জীবনকাল জুড়ে গতিশীল লোড সহ্য করার জন্য ডিজাইন করা টেকসই সংযোগ.
