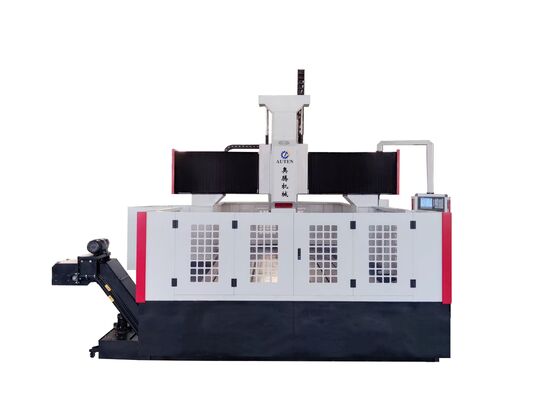

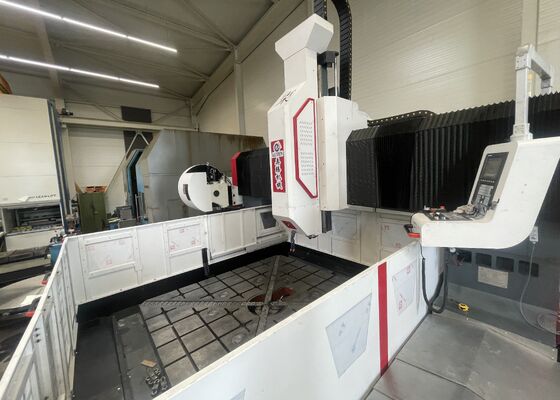

BT50 স্পিন্ডেল টেপার CNC প্লেট ড্রিলিং মেশিন M30-এর মাধ্যমে বড় ধাতুর উপর মিলিং করার জন্য ছিদ্র করার ক্ষমতা
পণ্যের পরিচিতি:
এই CNC গ্যান্ট্রি ড্রিলিং সিস্টেমটি বিশেষভাবে প্লেট এবং কাঠামোগত উপাদানগুলির ড্রিলিং, চ্যামফারিং, টেপিং এবং মিলিং অপারেশনের জন্য তৈরি করা হয়েছে। এটি প্রধানত নির্দিষ্ট পুরুত্বের মধ্যে ফ্ল্যাঞ্জ, ডিস্ক, রিং, প্লেট এবং অন্যান্য ওয়ার্কপিসের উচ্চ-দক্ষতা ড্রিলিংয়ের জন্য ব্যবহৃত হয়। সিস্টেমটি একক-উপাদান এবং যৌগিক উভয় উপকরণে থ্রু-হোল এবং অন্ধ গর্ত উভয়ই প্রক্রিয়া করতে সক্ষম। ডিজিটাল কন্ট্রোল বৈশিষ্ট্যযুক্ত, মেশিনিং প্রক্রিয়াটি নির্বিঘ্ন অপারেশন এবং একটি স্বজ্ঞাত ইউজার ইন্টারফেস নিশ্চিত করে। সরঞ্জামটি অটোমেশন সমর্থন করে, উচ্চ নির্ভুলতা প্রদান করে এবং ছোট-ব্যাচ উৎপাদন এবং বৃহৎ-স্কেল উত্পাদন উভয় ক্ষেত্রেই উপযুক্ত, বিভিন্ন ধরণের উপাদান তৈরি করার জন্য আদর্শ।
স্পেসিফিকেশন:
| ওয়ার্কপিসের আকার |
দৈর্ঘ্যxপ্রস্থ |
2500x2500 মিমি |
|
|
| ওয়ার্কবেঞ্চ |
টি-স্লটের প্রস্থ |
28 মিমি |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
1 |
| স্পিন্ডেল টেপার |
BT50 |
|
সর্বোচ্চ ড্রিলিং ব্যাস
(সাধারণ কার্বন ইস্পাত)
|
Φ80 মিমি |
| টেপিং ব্যাস |
| M30 |
| স্পিন্ডেলের গতি |
30~3000 r/min |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার |
30kW |
| স্পিন্ডেলের নীচের প্রান্ত থেকে ওয়ার্কটেবিলের দূরত্ব |
200-800 মিমি |
|
পাওয়ার হেডের পার্শ্বীয় গতি(X অক্ষ)
|
সর্বোচ্চ অনুভূমিক স্ট্রোক |
2500 মিমি |
| পার্শ্বীয় গতির গতি |
0~8 r/min |
| পার্শ্বীয় গতির জন্য সার্ভো মোটর পাওয়ার |
2x4.2kW |
|
গ্যান্ট্রি অনুদৈর্ঘ্য গতি (Y অক্ষ)
|
সর্বোচ্চ ফিড স্ট্রোক |
6000 মিমি |
| ফিড মুভিং স্পিড |
0~8 মি/মিনিট |
| ফিড সার্ভো মোটর পাওয়ার |
2x4.5kW/25Nm |
| উলম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক |
600 মিমি |
| মুভিং স্পিড |
0~5 মি/মিনিট |
| সার্ভো মোটর পাওয়ার |
4.5kW/25Nm |
| অবস্থান নির্ভুলতা |
X/Y |
≤0.05mm/1000mm |
| পুনরাবৃত্তি অবস্থান নির্ভুলতা |
X/Y |
≤0.05mm/1000mm |
সরঞ্জামের গঠন:
মেশিনের বেসটি ঢালাই উপাদান দিয়ে তৈরি এবং এতে ওয়ার্কটেবিল, মুভেবেল গ্যান্ট্রি, স্লাইডিং স্যাডেল, ড্রিলিং এবং মিলিং পাওয়ার হেড, স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম, নিরাপত্তা বৈশিষ্ট্য, সঞ্চালন কুলিং সিস্টেম, ডিজিটাল কন্ট্রোল সিস্টেম এবং বৈদ্যুতিক সিস্টেমের মতো প্রয়োজনীয় উপাদান রয়েছে। এটি সমর্থন এবং গাইডের জন্য রোলিং হার্ড রেল জোড়া ব্যবহার করে, যা গতির জন্য নির্ভুলতা লিড স্ক্রু জোড়া দ্বারা পরিপূরক। মেশিনটি তার ব্যতিক্রমী অবস্থান নির্ভুলতা এবং অবস্থানে উচ্চতর পুনরাবৃত্তির জন্য ব্যাপকভাবে পরিচিত।
পণ্যের বৈশিষ্ট্য
1. স্বয়ংক্রিয় নিম্ন জল স্তর অ্যালার্ম
ফিল্টারে কুল্যান্ট মাঝারি স্তরে পৌঁছালে, সিস্টেমটি স্বয়ংক্রিয়ভাবে মোটর সক্রিয় করে, যা চিপ কনভেয়ার থেকে ফিল্টারে কুল্যান্ট প্রবাহিত করতে দেয়। কুল্যান্ট উচ্চ স্তরে পৌঁছালে, মোটর স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।
যদি ফিল্টারে কুল্যান্টের স্তর একটি নিম্ন স্তরে নেমে যায়, তবে সিস্টেমটি স্তর গেজের মাধ্যমে একটি অ্যালার্ম ট্রিগার করবে, যার ফলে স্পিন্ডেল স্বয়ংক্রিয়ভাবে টুলটি প্রত্যাহার করবে এবং মেশিনের অপারেশন বন্ধ করে দেবে।
2. পাওয়ার-অফ মেমরি ফাংশন:
হঠাৎ বিদ্যুৎ বিভ্রাট বা অনুরূপ কোনো ঘটনার ক্ষেত্রে, এই ফাংশনটি পাওয়ার ব্যর্থতার আগে শেষ ড্রিল করা গর্তের অবস্থান দ্রুত এবং সহজে পুনরুদ্ধার করতে সক্ষম করে। অপারেটররা অবিলম্বে অপারেশন পুনরায় শুরু করতে পারে, যা পূর্ববর্তী ড্রিলিং অবস্থান সনাক্ত করতে ব্যয় করা ডাউনটাইম উল্লেখযোগ্যভাবে হ্রাস করে এবং পরবর্তী ধাপে একটি নির্বিঘ্ন পরিবর্তনকে সহজতর করে।
3. ফটোইলেকট্রিক এজ ফাইন্ডার:
সরঞ্জামটিতে একটি ফটোইলেকট্রিক এজ ফাইন্ডার রয়েছে, যা ওয়ার্কপিসের অবস্থান দ্রুত এবং নির্ভুলভাবে সনাক্ত করতে সক্ষম করে।
-
এজ ফাইন্ডারটিকে মেশিন টুলের স্পিন্ডেল চাক-এ ঢোকান এবং এর কেন্দ্রবিন্দু নিশ্চিত করতে ধীরে ধীরে স্পিন্ডেলটি ঘোরান।
-
প্রধান শ্যাফ্ট সরানোর জন্য হ্যান্ডহুইল ব্যবহার করুন, এজ ফাইন্ডারের স্টিল বলের প্রান্তটি হালকাভাবে ওয়ার্কপিসের সাথে স্পর্শ করুন। যখন লাল আলো নিভে যায়, তখন স্পিন্ডেল বিপরীত করার জন্য প্রস্তুত। স্টিল বলের প্রান্তটি ওয়ার্কপিসের সাথে যোগাযোগ করে এমন সর্বোত্তম বিন্দু খুঁজে বের করতে স্পিন্ডেলটিকে সামনে এবং পিছনে সরান।
-
এই সময়ে CNC সিস্টেম দ্বারা প্রদর্শিত X এবং Y অক্ষের মানগুলি রেকর্ড করুন এবং সেগুলিকে কম্পিউটারে ইনপুট করুন।
-
প্রয়োজনে একাধিক সনাক্তকরণ পয়েন্ট সনাক্ত করতে এই প্রক্রিয়াটি পুনরাবৃত্তি করুন।
.
এই উন্নত CNC গ্যান্ট্রি সিস্টেমটি প্লেট এবং শীট মেটাল যন্ত্রাংশের উচ্চ-দক্ষতা ড্রিলিং এবং চিহ্নিতকরণের জন্য তৈরি করা হয়েছে। প্লেট-সদৃশ ওয়ার্কপিস এবং কাঠামোগত অ্যাসেম্বলিগুলির সঠিক প্রক্রিয়াকরণ নিশ্চিত করার জন্য এটি সাবধানে ডিজাইন করা হয়েছে, যা ফ্ল্যাঞ্জ, ডিস্ক, রিং-আকৃতির উপাদান, ফ্ল্যাট প্লেট এবং অনুরূপ উপাদানগুলির মেশিনিংয়ের জন্য উপযুক্ত করে তোলে। একটি গুরুত্বপূর্ণ কার্যকরী শর্ত হল ওয়ার্কপিসের পুরুত্ব মেশিনের নির্দিষ্ট কার্যকরী মেশিনিং প্যারামিটারের সাথে সঙ্গতিপূর্ণ হতে হবে।
ইস্পাত কাঠামো তৈরির সুবিধাগুলিতে, এই সরঞ্জামটি কাঠামোগত প্লেট এবং সংযোগ উপাদানগুলির উপর উচ্চ-নির্ভুলতা ড্রিলিং এবং মিলিং অপারেশন করে, যা ইস্পাত ফ্রেমওয়ার্কের নির্ভরযোগ্য সমাবেশের জন্য একটি দৃঢ় ভিত্তি প্রদান করে। বায়ু শক্তি শিল্পে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের জন্য অত্যাধুনিক, উচ্চ-নির্ভুলতা মেশিনিং ক্ষমতা প্রদান করে, যা নিশ্চিত করে যে এই উপাদানগুলি চরম বাতাস এবং তাপমাত্রার ওঠানামার মতো কঠোর পরিবেশগত পরিস্থিতি সহ্য করার জন্য ডিজাইন করা হয়েছে। সেতু নির্মাণ প্রকল্পের জন্য, সরঞ্জামটি ব্রিজ গার্ডার এবং সাপোর্ট ব্র্যাকেট প্রক্রিয়া করে, যা সেতুর বর্ধিত পরিষেবা জীবনে গতিশীল লোড সহ্য করতে সক্ষম স্থিতিশীল, দীর্ঘস্থায়ী সংযোগ তৈরি করতে সক্ষম করে।
