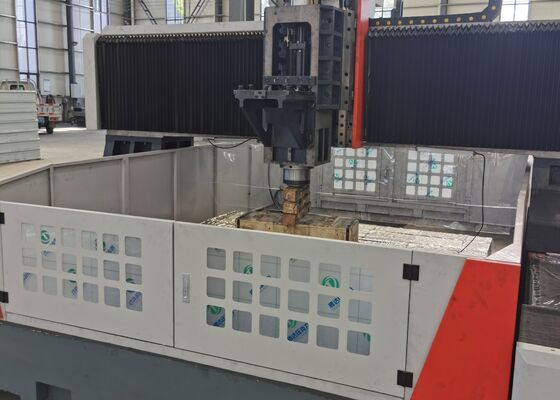

দ্বৈত-স্পিন্ডেল বিভক্ত ভারী-শুল্ক CNC গ্যান্ট্রি ড্রিলিং মিলিং মেশিন ১০০০মিমি গ্যান্ট্রি উচ্চতা

ডাবল স্পিন্ডল স্প্লিট ভারী দায়িত্ব সিএনসি গ্যান্ট্রি ড্রিলিং ফ্রিলিং মেশিন 1000mm গ্যান্ট্রি উচ্চতা

পণ্যের ভূমিকা:

এই সরঞ্জামগুলি প্লেট এবং কাঠামোগত উপাদানগুলির ড্রিলিং, চ্যামফারিং, ট্যাপিং এবং ফ্রিজিংয়ের জন্য ডিজাইন করা হয়েছে।এটি প্রধানত উচ্চ দক্ষতা ড্রিলিং অপারেশন যেমন flanges যেমন workpieces উপর ব্যবহার করা হয়, ডিস্ক, রিং এবং প্লেট, কার্যকর প্রক্রিয়াকরণ পরিসীমা মধ্যে বেধ সঙ্গে। উভয় গর্ত এবং অন্ধ গর্ত মাধ্যমে একক উপাদান অংশ পাশাপাশি যৌগিক উপকরণ উপর ড্রিল করা যেতে পারে।মেশিনিং প্রক্রিয়া ডিজিটালভাবে নিয়ন্ত্রিত হয়এই সিস্টেমটি অটোমেশনকে সমর্থন করে, উচ্চ নির্ভুলতা নিশ্চিত করে এবং বিভিন্ন ধরণের পণ্য এবং বৃহত আকারের উত্পাদন পরিচালনা করার জন্য উপযুক্ত।

স্পেসিফিকেশনঃ

সরঞ্জাম কাঠামোঃ

মেশিন বেস ঢালাই উপাদান থেকে তৈরি করা হয় এবং প্রধানত কাজ টেবিল, চলনশীল gantry, চলনশীল স্লাইডিং saddle, ড্রিলিং এবং ফ্রিজিং শক্তি মাথা, স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম,প্রতিরক্ষামূলক আবরণ, সার্কুলেটিং কুলিং সিস্টেম, ডিজিটাল কন্ট্রোল ইউনিট, বৈদ্যুতিক সিস্টেম, এবং অন্যান্য উপাদান। এটি সমর্থন এবং গাইডিং জন্য রোলিং হার্ড রেল জোড়া দিয়ে সজ্জিত করা হয়,চালনার জন্য সুনির্দিষ্ট সীসা স্ক্রু জোড়াএই মেশিনটি উচ্চ অবস্থানের নির্ভুলতা এবং অবস্থানের ক্ষেত্রে দুর্দান্ত পুনরাবৃত্তিযোগ্যতার দ্বারা চিহ্নিত।

পণ্যের বৈশিষ্ট্য

1মেশিন বেড এবং ওয়ার্কবেঞ্চ:

মেশিনের বিছানাটি ঢালাই উপাদান থেকে তৈরি এবং দুটি অংশ নিয়ে গঠিত। এটি যন্ত্রের আগে উচ্চ তাপমাত্রা গ্লাইভিংয়ের মধ্য দিয়ে যায়,সেমি-ফিনিশিংয়ের পরে একটি সেকেন্ডারি স্ট্রেস-রিলিফ অ্যানিলিং প্রক্রিয়া অনুসরণ করে, এবং তারপর চূড়ান্ত যন্ত্রপাতি হয়। এই বহু-পদক্ষেপ প্রক্রিয়া মেশিনের নির্ভুলতার স্থিতিশীলতা নিশ্চিত করে। ওয়ার্কবেঞ্চটি ধূসর লোহার (HT250) থেকে তৈরি একটি একক টুকরো কাস্টিং,যা তারপর সেকেন্ডারি অ্যানিলিং এবং বয়স্ক চিকিত্সার অধীন হয়. এই প্রক্রিয়াটি দুর্দান্ত গতিশীল এবং স্ট্যাটিক অনমনীয়তা সরবরাহ করে, বিকৃতি রোধ করে। কাজের পৃষ্ঠটি সুরক্ষিত ওয়ার্কপিস clamping জন্য একটি ভাল ডিজাইন করা বিন্যাসে সাজানো টি-স্লটগুলির একটি সিরিজ বৈশিষ্ট্যযুক্ত।

বেড বেসের উভয় পাশে দুটি উচ্চ-নির্ভুলতাযুক্ত রৈখিক গাইড ইনস্টল করা হয়েছে, যা গাইড রেলের উপর লোডের সমান বিতরণ নিশ্চিত করে। এটি উল্লেখযোগ্যভাবে শক্ততা বৃদ্ধি করে।পাশাপাশি মেশিনের টান এবং সংকোচন শক্তি. ড্রাইভ সিস্টেমটি একটি এসি সার্ভো মোটর দ্বারা চালিত হয় যা একটি সুনির্দিষ্ট বল স্ক্রু জোড়ার সাথে যুক্ত হয়, যা Y- অক্ষের দিকের গ্যারেন্ট্রিটির চলাচলকে সক্ষম করে।সামঞ্জস্যযোগ্য bolts কৌশলগতভাবে বিছানা নীচের দিকে স্থাপন করা হয়, যা কাজের টেবিলের স্তরকে সহজেই সামঞ্জস্য করতে সহায়তা করে।

2. মুভিবল গ্যান্ট্রি:

সরানো গ্যারেন্ট্রিটি ধূসর লোহার তৈরি (HT250) এবং এর সামনের দিকে দুটি উচ্চ ক্ষমতাসম্পন্ন রৈখিক গাইড রেল দিয়ে সজ্জিত। একটি সার্ভো মোটর দ্বারা চালিত একটি স্পষ্টতা বল স্ক্রু জোড়া,এক্স-অক্সিস বরাবর পাওয়ার হেড স্লাইড প্লেটের চলাচল সহজ করে. ড্রিলিং পাওয়ার মাথা এই স্লাইড প্লেট উপর মাউন্ট করা হয়. gantry এর আন্দোলন বল স্ক্রু উপর বল বাদাম ঘূর্ণন মাধ্যমে অর্জন করা হয়,যা সার্ভো মোটর দ্বারা একটি সুনির্দিষ্ট কাপলিংয়ের মাধ্যমে চালিত হয়.

3সরে যাওয়া স্যাডল:

সঞ্চালিত স্লাইডিং সেল একটি যথার্থ ঢালাই লোহা উপাদান। এটি দুটি উচ্চ ক্ষমতা CNC রৈখিক স্লাইড টেবিল, একটি যথার্থ বল স্ক্রু জোড়া,এবং সার্ভো মোটরে সংযুক্ত একটি উচ্চ-নির্ভুলতা গ্রহীয় হ্রাসকারীঅতিরিক্তভাবে, স্যাডলটি একটি নাইট্রোজেন গ্যাস ভারসাম্য সিলিন্ডার দিয়ে সজ্জিত, যা পাওয়ার হেডের ওজনকে মোকাবেলা করে, স্ক্রুতে লোড হ্রাস করে এবং এর পরিষেবা জীবন বাড়ায়।এই সিস্টেম Z-অক্ষ বরাবর ড্রিলিং শক্তি মাথা আন্দোলন চালিত, যেমন দ্রুত পদ্ধতির, কাজ খাওয়ানো, দ্রুত retraction, এবং স্টপ বিভিন্ন ফাংশন সক্ষম। এটি স্বয়ংক্রিয় চিপ অপসারণ, চিপ ejection,এবং অপারেশনাল দক্ষতা উন্নত করার জন্য বিরতি ক্ষমতা.

.

এই অত্যাধুনিক সিএনসি গ্যান্ট্রি সিস্টেমটি বিশেষভাবে উচ্চ দক্ষতার ড্রিলিং এবং প্লেট এবং শীট ধাতব উপাদানগুলির চিহ্নিতকরণের জন্য ডিজাইন করা হয়েছে।এটি প্লেট মত workpieces এবং কাঠামোগত সমাবেশ সঠিক প্রক্রিয়াকরণ প্রদান করতে সাবধানে ইঞ্জিনিয়ারিং করা হয়েছে, এটি ফ্ল্যাঞ্জ, ডিস্ক, রিং আকৃতির অংশ, সমতল প্লেট এবং অনুরূপ আইটেমগুলির জন্য আদর্শ।একটি মূল অপারেটিং প্রয়োজনীয়তা হল যে workpieces এর বেধ মেশিনের সংজ্ঞায়িত কার্যকর যন্ত্রপাতি পরিসীমা সঙ্গে সারিবদ্ধ করা আবশ্যক.

ইস্পাত কাঠামো তৈরির কারখানায় এই সরঞ্জামগুলি কাঠামোগত প্লেট এবং সংযোগ উপাদানগুলিতে উচ্চ-নির্ভুলতা ড্রিলিং এবং ফ্রিলিং অপারেশন সম্পাদন করে,ইস্পাত কাঠামোর নির্ভরযোগ্য সমাবেশের জন্য একটি শক্তিশালী ভিত্তি প্রদান করেবায়ু শক্তি ক্ষেত্রে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের জন্য উন্নত, উচ্চ নির্ভুলতা মেশিনিং ক্ষমতা সরবরাহ করে,এই উপাদানগুলি কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে তা নিশ্চিত করাব্রিজ নির্মাণের জন্য, সরঞ্জামগুলি ব্রিজ গার্ড এবং সমর্থন ব্র্যাকেটগুলি প্রক্রিয়া করে, স্থিতিশীল তৈরির সুবিধার্থেদীর্ঘস্থায়ী সংযোগগুলি যা সেতুর দীর্ঘায়িত পরিষেবা জীবন জুড়ে গতিশীল বোঝা সহ্য করতে সক্ষম.
