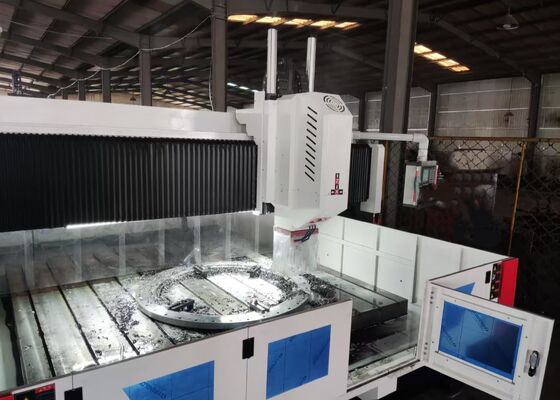

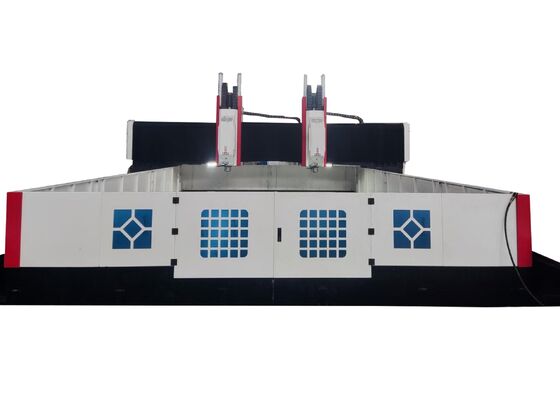

BT50-190 স্পিন্ডেল টেপার CNC মেটাল শীট প্লেট ড্রিলিং মেশিন 500x6800x3000mm সামগ্রিক আকার
পণ্যের পরিচিতি:
এই যন্ত্রটি প্লেট এবং কাঠামোগত উপাদানগুলির ড্রিলিং, চ্যামফারিং, টেপিং এবং মিলিংয়ের জন্য তৈরি করা হয়েছে। এটি প্রধানত ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেটের মতো ওয়ার্কপিসগুলিতে উচ্চ-দক্ষতা ড্রিলিং কাজের জন্য ব্যবহৃত হয়, কার্যকর প্রক্রিয়াকরণের জন্য নির্দিষ্ট বেধের মধ্যে। এটি একক-উপাদান এবং যৌগিক উভয় উপকরণে থ্রু হোল এবং অন্ধ উভয় ছিদ্র ড্রিল করতে সক্ষম। যন্ত্রের ক্রিয়াকলাপগুলি ডিজিটালভাবে নিয়ন্ত্রিত হয়, যা ব্যবহারের সহজতা নিশ্চিত করে। সিস্টেমটি অটোমেশনকে সহজতর করে, উচ্চ নির্ভুলতার গ্যারান্টি দেয় এবং বিস্তৃত পণ্যের প্রকারগুলি প্রক্রিয়া করতে এবং বৃহৎ-স্কেল উত্পাদন সমর্থন করার জন্য উপযুক্ত।
স্পেসিফিকেশন:
| ওয়ার্কপিসের আকার |
দৈর্ঘ্যxপ্রস্থ |
3500x3500 মিমি |
| গ্যান্ট্রি উচ্চতা |
1000 মিমি |
| ওয়ার্কবেঞ্চ |
টি-স্লট প্রস্থ |
28 মিমি |
| চার চোয়াল চাক |
1 সেট |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
2 |
| স্পিন্ডেল টেপার |
BT50-190 |
| সর্বোচ্চ ড্রিলিং ব্যাস |
Φ100 মিমি
(কার্বাইড কোর বিট)
|
| Φ80 মিমি (ইউ ড্রিল) |
| সর্বোচ্চ বেধ |
≤300 মিমি |
| সর্বোচ্চ টেপিং ব্যাস |
M30 মিমি |
| স্পিন্ডেল গতি |
30~3000 r/min |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার |
2x37kW |
| স্পিন্ডেলের নীচের প্রান্ত থেকে ওয়ার্কটেবিলের দূরত্ব |
200-1000 মিমি |
|
পাওয়ার হেডের পার্শ্বীয় গতি
(X1 অক্ষ)
|
সর্বোচ্চ অনুভূমিক স্ট্রোক |
3500 মিমি |
| পার্শ্বীয় গতির গতি |
0~8 মি/মিনিট |
| সার্ভো মোটর পাওয়ার/টর্ক |
4.2kW |
|
পাওয়ার হেডের পার্শ্বীয় গতি
(X2 অক্ষ)
|
সর্বোচ্চ অনুভূমিক স্ট্রোক |
3500 মিমি |
| পার্শ্বীয় গতির গতি |
0~8 মি/মিনিট |
| সার্ভো মোটর পাওয়ার/টর্ক |
4.2kW |
| গ্যান্ট্রি অনুদৈর্ঘ্য গতি (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক |
3500 মিমি |
| ফিড মুভিং স্পিড |
0~8 মি/মিনিট |
| ফিড সার্ভো মোটর পাওয়ার/টর্ক |
2x4.2 kW |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক |
800 মিমি |
| মুভিং স্পিড |
0~6 মি/মিনিট |
| সার্ভো মোটর পাওয়ার/টর্ক |
4.2kW |
| তিন-অক্ষ পজিশনিং নির্ভুলতা |
X/Y |
≤0.05mm/1000mm |
| তিন-অক্ষ পুনরাবৃত্তি পজিশনিং নির্ভুলতা |
X/Y |
≤0.03mm/1000mm |
| বায়ুসংক্রান্ত সিস্টেম |
সংকুচিত বায়ু সরবরাহ চাপ |
≥0.6MPa |
| চিপ পরিবাহক এবং কুলিং |
চিপ পরিবাহকের সংখ্যা |
2 |
| চিপ অপসারণের গতি |
1m/min |
| চিপ পরিবাহক মোটর পাওয়ার |
2X0.75kW |
| কুলিং পদ্ধতি |
অভ্যন্তরীণ কুলিং + বাহ্যিক কুলিং |
| স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম |
তৈলাক্তকরণ চাপ |
2MPa |
| তৈলাক্তকরণ পয়েন্ট তেল ভর্তি পরিমাণ |
0.1mL |
| তৈলাক্তকরণ চক্র |
6-10 মিনিট |
|
বৈদ্যুতিক সিস্টেম
|
CNC সিস্টেম |
GSK218MC
(ডিসপ্লে 10.4 ইঞ্চি)
|
| CNC অক্ষের সংখ্যা |
4 |
| মোট শক্তি |
/ |
প্রায় 100kW |
| সামগ্রিক আকার |
দৈর্ঘ্যxপ্রস্থxউচ্চতা |
6500x6800x3000 মিমি |
সরঞ্জামের গঠন:
মেশিন বেসটি ঢালাই উপাদান থেকে তৈরি করা হয়েছে এবং এতে ওয়ার্কটেবিল, মুভেবেল গ্যান্ট্রি, মুভেবেল স্লাইডিং স্যাডেল, ড্রিলিং এবং মিলিং পাওয়ার হেড, স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম, প্রতিরক্ষামূলক ঘের, সঞ্চালন কুলিং সিস্টেম, ডিজিটাল কন্ট্রোল ইউনিট, বৈদ্যুতিক সিস্টেম এবং অন্যান্য প্রয়োজনীয় উপাদান অন্তর্ভুক্ত রয়েছে। এটি সমর্থন এবং গাইডের জন্য রোলিং হার্ড রেল জোড়া, সেইসাথে ড্রাইভিংয়ের জন্য নির্ভুলতা লিড স্ক্রু জোড়া বৈশিষ্ট্যযুক্ত। মেশিনটি তার উচ্চ পজিশনিং নির্ভুলতা এবং ব্যতিক্রমী পুনরাবৃত্তিযোগ্যতার জন্য উল্লেখযোগ্য।
পণ্যের বৈশিষ্ট্য
1. ড্রিলিং পাওয়ার হেড:
ড্রিলিং পাওয়ার হেড একটি বিশেষ সার্ভো স্পিন্ডেল মোটর ব্যবহার করে, যা হ্রাস এবং উন্নত টর্কের জন্য একটি সিঙ্ক্রোনাস বেল্টের মাধ্যমে নির্ভুলতা স্পিন্ডেল চালায়। স্পিন্ডেল প্রতিস্থাপন দ্রুত এবং সহজ, এবং ফিড প্রক্রিয়াটি একটি সার্ভো মোটর এবং বল স্ক্রু দ্বারা চালিত হয়। X এবং Y অক্ষগুলি সমন্বিত করা যেতে পারে, আধা-বদ্ধ লুপ নিয়ন্ত্রণ উভয় রৈখিক এবং বৃত্তাকার ইন্টারপোলেশন ফাংশন সক্ষম করে। স্পিন্ডেলটি একটি BT50 টেপার দিয়ে সজ্জিত, যাতে একটি উচ্চ-গতির ঘূর্ণমান সংযোগ রয়েছে যা উচ্চ-গতির ইউ-ড্রিল সেন্টার ওয়াটার প্রক্রিয়াকরণ সমর্থন করে।
2. ট্রান্সমিশন ডিভাইস:
তাইওয়ান থেকে আমদানি করা উচ্চ-নির্ভুলতা গাইড রেল এবং স্লাইডার সমন্বিত, এই ট্রান্সমিশন সিস্টেমটি মসৃণভাবে কাজ করে, যা লোড-বহন ক্ষমতাকে উল্লেখযোগ্যভাবে বৃদ্ধি করে।
ক. X-অক্ষ এবং Z-অক্ষ উভয়ই পার্শ্বীয় এবং অনুদৈর্ঘ্য গতির জন্য গাইডিং এবং লোড-বহন উপাদান হিসাবে দুটি রোলিং লিনিয়ার গাইড রেল ব্যবহার করে। এই নকশাটি সিস্টেমটি উচ্চ-গতির ড্রিলিংয়ের প্রযুক্তিগত চাহিদা পূরণ করে তা নিশ্চিত করে। X-অক্ষ এবং Z-অক্ষগুলি এসি সার্ভো মোটর দ্বারা চালিত হয়, যা রৈখিক গতি সক্ষম করতে নির্ভুলতা বল স্ক্রু ঘোরায়।
খ. Y-অক্ষটি দুটি ভারী-শুল্ক রোলিং লিনিয়ার গাইড রেল দ্বারা সমর্থিত, প্রতিটি রেলে দুটি বর্গাকার রেল স্লাইডার ইনস্টল করা আছে যা একটি শক্তিশালী Y-অক্ষ স্লাইডিং ট্র্যাক তৈরি করে। এই কনফিগারেশনটি গ্যান্ট্রি ফ্রেমের উচ্চ দৃঢ়তা এবং শক্তির প্রয়োজনীয়তা পূরণ করে এবং কম ঘর্ষণ সহগ, দ্রুত গতি, চমৎকার কম্পন হ্রাস এবং বর্ধিত পরিষেবা জীবনের মতো সুবিধা প্রদান করে। X-অক্ষ ট্রান্সমিশন ডুয়াল-সার্ভো মোটর সিঙ্ক্রোনাস ড্রাইভ প্রযুক্তি ব্যবহার করে, প্রতিটি পাশে একটি সার্ভো মোটর বল স্ক্রুগুলিকে একত্রিত করে চালায়, যা গ্যান্ট্রি ফ্রেমটিকে সরানোর অনুমতি দেয় এবং সুনির্দিষ্ট CNC মেশিনিংয়ের সুবিধা দেয়।
3. GSK CNC কন্ট্রোল সিস্টেম:
GSK CNC কন্ট্রোল সিস্টেমটি বিশেষভাবে ড্রিলিং মেশিনের জন্য ডিজাইন করা হয়েছে, মোটর ড্রাইভের জন্য একটি উচ্চ-নির্ভুলতা পরম মান সিরিজ সার্ভো মোটর ব্যবহার করে। এটিতে একটি RS232 ইন্টারফেস, কালার ডিসপ্লে, একটি চাইনিজ-ভাষা ব্যবহারকারী ইন্টারফেস এবং অন-সাইট/বাহ্যিক USB ইনপুট রয়েছে।
3.1. সিস্টেমটিতে একটি চিপ ব্রেকিং ফাংশন অন্তর্ভুক্ত রয়েছে, যা ব্যবহারকারীদের ব্যবহারকারী ইন্টারফেস থেকে সরাসরি চিপ ব্রেকিং সময় এবং চক্র উভয়ই সেট করার অনুমতি দেয়।
3.2. টুল লিফটিং ফাংশনটি সিস্টেমে একত্রিত করা হয়েছে, যা ব্যবহারকারীদের ইন্টারফেসের মাধ্যমে টুল লিফটিং উচ্চতা সেট করতে সক্ষম করে। একবার ড্রিলিং এই সেট উচ্চতায় পৌঁছে গেলে, টুলটি দ্রুত ওয়ার্কপিসের উপরে উঠানো হয়, যার পরে চিপগুলি পরিষ্কার করা হয় এবং সিস্টেমটি দ্রুত ড্রিলিং পৃষ্ঠে অগ্রসর হয়, স্বয়ংক্রিয়ভাবে মোড পরিবর্তন করে।
3.3. সেন্ট্রালাইজড অপারেশন কন্ট্রোল বক্স এবং হ্যান্ডহেল্ড ইউনিট CNC সিস্টেমের সাথে সজ্জিত যা সহজে প্রোগ্রামিং, স্টোরেজ, ডিসপ্লে এবং যোগাযোগের জন্য। অপারেশন ইন্টারফেস ম্যান-মেশিন ডায়ালগ, ত্রুটি ক্ষতিপূরণ এবং স্বয়ংক্রিয় অ্যালার্মের মতো বৈশিষ্ট্য সমর্থন করে।
3.4. সিস্টেমটি প্রক্রিয়াকরণের আগে গর্তের অবস্থানের জন্য একটি প্রিভিউ এবং পুনরায় পরিদর্শন ফাংশনও সরবরাহ করে, যা অপারেশনগুলির সময় সুবিধা এবং নির্ভুলতা নিশ্চিত করে।
.
এই উন্নত CNC গ্যান্ট্রি সিস্টেমটি প্লেট এবং শীট মেটাল উপাদানগুলির উচ্চ-দক্ষতা ড্রিলিং এবং চিহ্নিতকরণের জন্য তৈরি করা হয়েছে। এটি প্লেট-টাইপ ওয়ার্কপিস এবং কাঠামোগত সমাবেশগুলির সুনির্দিষ্ট প্রক্রিয়াকরণ প্রদানের জন্য সাবধানে ডিজাইন করা হয়েছে, যা ফ্ল্যাঞ্জ, ডিস্ক, রিং-আকৃতির উপাদান, ফ্ল্যাট প্লেট এবং অন্যান্য অনুরূপ অংশগুলির মেশিনিংয়ের জন্য বিশেষভাবে উপযুক্ত করে তোলে। একটি গুরুত্বপূর্ণ কার্যকরী শর্ত হল ওয়ার্কপিসের বেধ অবশ্যই মেশিনের নির্দিষ্ট কার্যকর মেশিনিং সীমার মধ্যে হতে হবে।
ইস্পাত কাঠামো তৈরির সুবিধাগুলিতে, এই সরঞ্জামটি কাঠামোগত প্লেট এবং সংযোগ উপাদানগুলিতে সুনির্দিষ্ট ড্রিলিং এবং মিলিং অপারেশন করে, ইস্পাত ফ্রেমওয়ার্কের নির্ভরযোগ্য সমাবেশের জন্য একটি দৃঢ় ভিত্তি স্থাপন করে। বায়ু শক্তি শিল্পে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের জন্য অত্যাধুনিক, উচ্চ-নির্ভুলতা মেশিনিং ক্ষমতা প্রদান করে, যা নিশ্চিত করে যে এই অংশগুলি চরম পরিবেশগত অবস্থার যেমন উচ্চ বায়ু এবং তাপমাত্রার ওঠানামা সহ্য করার জন্য প্রকৌশলী। সেতু নির্মাণের জন্য, সরঞ্জামটি ব্রিজ গার্ডার এবং সাপোর্ট বন্ধনী প্রক্রিয়া করে, যা সেতুর বর্ধিত পরিষেবা জীবনে গতিশীল লোড সহ্য করতে সক্ষম টেকসই, স্থিতিশীল সংযোগ তৈরি করতে সক্ষম করে।
