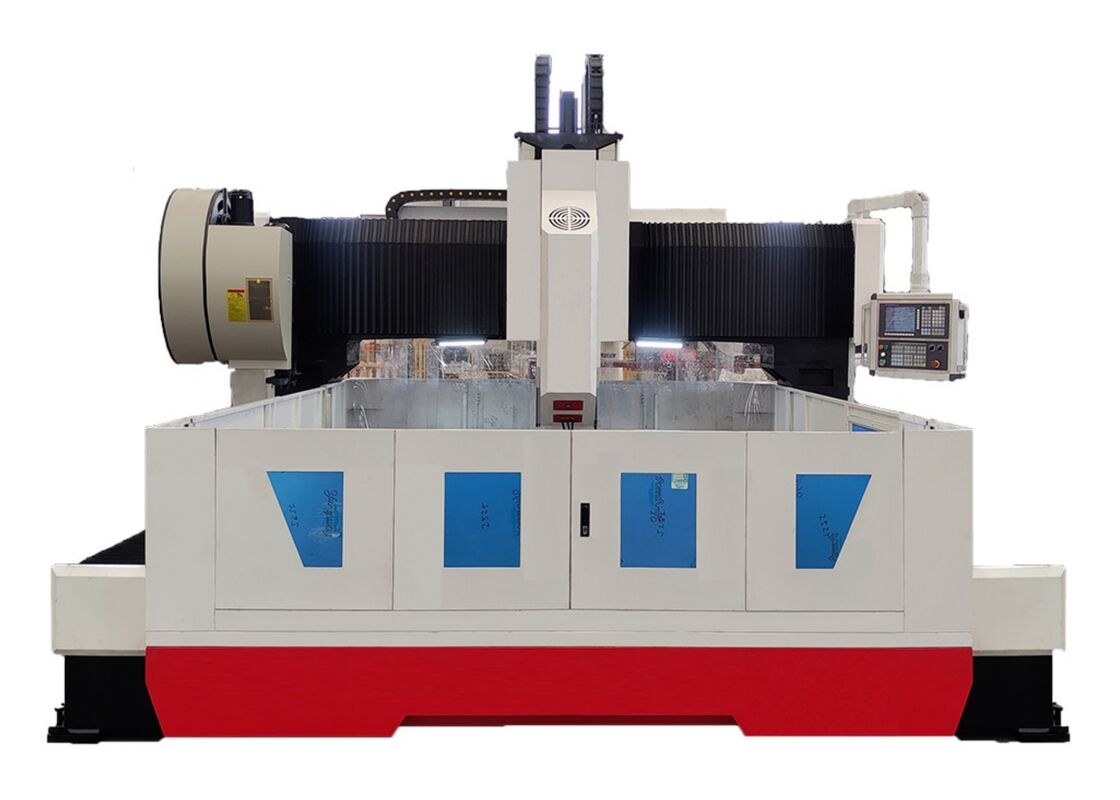

2x37kW সার্ভো স্পিন্ডেল মোটর পাওয়ার CNC মেটাল ড্রিলিং মার্কিং মেশিন 300mm পুরুত্ব
পণ্য পরিচিতি:
এই যন্ত্রটি প্লেট এবং কাঠামোগত উপাদানগুলির ড্রিলিং, চ্যামফারিং, টেপিং এবং মিলিংয়ের জন্য ডিজাইন করা হয়েছে। এটি প্রধানত ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেটের মতো ওয়ার্কপিসগুলিতে উচ্চ-দক্ষতা ড্রিলিং অপারেশনের জন্য ব্যবহৃত হয়, কার্যকর প্রক্রিয়াকরণের জন্য নির্দিষ্ট পুরুত্বের মধ্যে। এটি একক-উপাদান এবং যৌগিক উভয় উপকরণে থ্রু এবং অন্ধ উভয় ছিদ্র ড্রিল করতে পারে। মেশিনিং প্রক্রিয়াগুলি ডিজিটালভাবে নিয়ন্ত্রিত হয়, যা ব্যবহারকারীর বন্ধুভাবাপন্নতা নিশ্চিত করে। সিস্টেমটি অটোমেশন সমর্থন করে, সুনির্দিষ্ট ফলাফল নিশ্চিত করে এবং বিস্তৃত বিভিন্ন পণ্য হ্যান্ডেল করার জন্য আদর্শ, বৃহৎ আকারের উত্পাদন সক্ষম করে।
স্পেসিফিকেশন:
| ওয়ার্কপিসের আকার |
দৈর্ঘ্যxপ্রস্থ |
3500x3500 মিমি |
| গ্যান্ট্রি উচ্চতা |
1000 মিমি |
| ওয়ার্কবেঞ্চ |
টি-স্লট প্রস্থ |
28 মিমি |
| চার চোয়াল চাক |
1 সেট |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
2 |
| স্পিন্ডেল টেপার |
BT50-190 |
| সর্বোচ্চ ড্রিলিং ব্যাস |
Φ100 মিমি
(কার্বাইড কোর বিট)
|
| Φ80 মিমি (ইউ ড্রিল) |
| সর্বোচ্চ পুরুত্ব |
≤300 মিমি |
| সর্বোচ্চ টেপিং ব্যাস |
M30 মিমি |
| স্পিন্ডেল গতি |
30~3000 r/min |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার |
2x37kW |
| স্পিন্ডেলের নীচের প্রান্ত থেকে ওয়ার্কটেবিলের দূরত্ব |
200-1000 মিমি |
|
পাওয়ার হেডের পার্শ্বীয় গতি
(X1 অক্ষ)
|
সর্বোচ্চ অনুভূমিক স্ট্রোক |
3500 মিমি |
| পার্শ্বীয় গতির গতি |
0~8 মি/মিনিট |
| পার্শ্বীয় গতির জন্য সার্ভো মোটর পাওয়ার/টর্ক |
4.2kW |
|
পাওয়ার হেডের পার্শ্বীয় গতি
(X2 অক্ষ)
|
সর্বোচ্চ অনুভূমিক স্ট্রোক |
3500 মিমি |
| পার্শ্বীয় গতির গতি |
0~8 মি/মিনিট |
| পার্শ্বীয় গতির জন্য সার্ভো মোটর পাওয়ার/টর্ক |
4.2kW |
| গ্যান্ট্রি অনুদৈর্ঘ্য গতি (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক |
3500 মিমি |
| ফিড মুভিং স্পিড |
0~8 মি/মিনিট |
| ফিড সার্ভো মোটর পাওয়ার/টর্ক |
2x4.2 kW |
| উলম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক |
800 মিমি |
| মুভিং স্পিড |
0~6 মি/মিনিট |
| সার্ভো মোটর পাওয়ার/টর্ক |
4.2kW |
| তিন-অক্ষ পজিশনিং নির্ভুলতা |
X/Y |
≤0.05mm/1000mm |
| তিন-অক্ষ পুনরাবৃত্তি পজিশনিং নির্ভুলতা |
X/Y |
≤0.03mm/1000mm |
| বায়ুসংক্রান্ত সিস্টেম |
সংকুচিত বায়ু সরবরাহ চাপ |
≥0.6MPa |
| চিপ পরিবাহক এবং কুলিং |
চিপ পরিবাহকের সংখ্যা |
2 |
| চিপ অপসারণের গতি |
1m/min |
| চিপ পরিবাহক মোটর পাওয়ার |
2X0.75kW |
| কুলিং পদ্ধতি |
অভ্যন্তরীণ কুলিং + বাহ্যিক কুলিং |
| স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম |
তৈলাক্তকরণ চাপ |
2MPa |
| তৈলাক্তকরণ পয়েন্ট তেল ভর্তি পরিমাণ |
0.1mL |
| তৈলাক্তকরণ চক্র |
6-10 মিনিট |
|
বৈদ্যুতিক সিস্টেম
|
CNC সিস্টেম |
GSK218MC
(ডিসপ্লে 10.4 ইঞ্চি)
|
| CNC অক্ষের সংখ্যা |
4 |
| মোট শক্তি |
/ |
প্রায় 100kW |
| সমগ্র আকার |
দৈর্ঘ্যxপ্রস্থxউচ্চতা |
6500x6800x3000 মিমি |
সরঞ্জামের গঠন:
মেশিন বেসটি ঢালাই উপাদান দিয়ে তৈরি এবং এতে ওয়ার্কটেবিল, মুভেবেল গ্যান্ট্রি, মুভেবেল স্লাইডিং স্যাডেল, ড্রিলিং এবং মিলিং পাওয়ার হেড, স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম, প্রতিরক্ষামূলক ঘের, সঞ্চালন কুলিং সিস্টেম, ডিজিটাল কন্ট্রোল ইউনিট, বৈদ্যুতিক সিস্টেম এবং অন্যান্য অবিচ্ছেদ্য অংশ অন্তর্ভুক্ত রয়েছে। স্থিতিশীল সমর্থন এবং গাইডের জন্য এটি রোলিং হার্ড রেল জোড়া এবং গতির জন্য নির্ভুলতা লিড স্ক্রু জোড়া দিয়ে সজ্জিত। মেশিনটি তার উচ্চতর পজিশনিং নির্ভুলতা এবং ব্যতিক্রমী পুনরাবৃত্তির জন্য বৈশিষ্ট্যযুক্ত।
পণ্যের বৈশিষ্ট্য
1. স্বয়ংক্রিয় তৈলাক্তকরণ এবং সুরক্ষা সিস্টেম:
এই মেশিনটি একটি আসল তাইওয়ানিজ ভলিউমেট্রিক আংশিক চাপ স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেমের সাথে সজ্জিত, যা গাইড রেল, লিড স্ক্রু এবং র্যাকের মতো চলমান উপাদানগুলির অবিচ্ছিন্ন তৈলাক্তকরণ নিশ্চিত করে, ডেড জোনগুলি দূর করে এবং মেশিনের পরিষেবা জীবনকে দীর্ঘায়িত করে। X-অক্ষ এবং Y-অক্ষ ধুলো-প্রমাণ শিল্ড দিয়ে লাগানো হয়েছে এবং ধ্বংসাবশেষ এবং কুল্যান্ট স্প্ল্যাশ থেকে রক্ষা করার জন্য ওয়ার্কটেবিলের চারপাশে একটি জলরোধী স্প্ল্যাশ গার্ড স্থাপন করা হয়েছে।
2. কেন্দ্রীয় জল আউটলেট সিস্টেম:
মেশিনটি স্ট্যান্ডার্ডভাবে একটি কেন্দ্রীয় জল আউটলেট সিস্টেমের সাথে সজ্জিত। এই অভ্যন্তরীণ সিস্টেমটি প্রক্রিয়াকরণের সময় সরঞ্জামটিতে লোহার চিপ জমা হওয়া থেকে কার্যকরভাবে বাধা দেয়, সরঞ্জাম পরিধান হ্রাস করে এবং সরঞ্জাম জীবনকে দীর্ঘায়িত করে। এটি ওয়ার্কপিসের পৃষ্ঠের ফিনিশ উন্নত করে এবং এর পৃষ্ঠকে রক্ষা করে। সিস্টেমটি অমেধ্যতা থেকে এটিকে বাধা দিয়ে উচ্চ-গতির ঘূর্ণমান সংযোগকে রক্ষা করে, যা শেষ পর্যন্ত ওয়ার্কপিসের সামগ্রিক গুণমানকে উন্নত করে এবং অপারেশনাল দক্ষতা বাড়ায়।
3. স্বয়ংক্রিয় চিপ পরিবাহক এবং সঞ্চালন কুলিং সিস্টেম:
একটি স্বয়ংক্রিয় চিপ পরিবাহক ওয়ার্কবেঞ্চের পিছনে ইনস্টল করা আছে, যা শেষে একটি ফিল্টার দিয়ে সজ্জিত। পরিবাহক একটি ফ্ল্যাট চেইন ডিজাইন ব্যবহার করে এবং একপাশে একটি কুলিং পাম্প স্থাপন করা হয়। আউটলেটটি একটি হোসের মাধ্যমে কেন্দ্রীয় জল পরিস্রাবণ সিস্টেমের সাথে সংযুক্ত। কুল্যান্ট চিপ পরিবাহকের মধ্যে প্রবাহিত হয়, যেখানে লিফট পাম্প কুল্যান্টকে কেন্দ্রীয় পরিস্রাবণ সিস্টেমে সঞ্চালন করে। উচ্চ-চাপ কুলিং পাম্প তারপর কাটিং এবং কুলিং অপারেশনের জন্য ফিল্টার করা কুল্যান্টকে পুনরায় সঞ্চালন করে।
সিস্টেমটি স্ক্র্যাপ পরিবহনের সুবিধার জন্য একটি ট্রলি দিয়ে সজ্জিত, যা লোহার চিপগুলি পরিচালনা করার সময় সুবিধা বাড়ায়। অভ্যন্তরীণ এবং বাহ্যিক উভয় সরঞ্জাম কুলিং সিস্টেম অন্তর্ভুক্ত করা হয়েছে। উচ্চ-গতির ড্রিলিংয়ের সময়, সরঞ্জামটি অভ্যন্তরীণ জল আউটলেটের মাধ্যমে ঠান্ডা করা হয়, যেখানে হালকা মিলিং অপারেশনের জন্য বাহ্যিক কুলিং ব্যবহার করা হয়।
.
এই উন্নত CNC গ্যান্ট্রি সিস্টেমটি প্লেট এবং শীট মেটাল যন্ত্রাংশগুলির উচ্চ-দক্ষতা ড্রিলিং এবং চিহ্নিতকরণের জন্য বিশেষভাবে ডিজাইন করা হয়েছে। প্লেট-জাতীয় ওয়ার্কপিস এবং কাঠামোগত সমাবেশগুলির সুনির্দিষ্ট প্রক্রিয়াকরণ নিশ্চিত করার জন্য এটি সতর্কতার সাথে ডিজাইন করা হয়েছে, যা ফ্ল্যাঞ্জ, ডিস্ক, রিং-আকৃতির উপাদান, ফ্ল্যাট প্লেট এবং অন্যান্য অনুরূপ আইটেমগুলির মেশিনিংয়ের জন্য বিশেষভাবে উপযুক্ত করে তোলে। একটি মূল কার্যকরী প্রয়োজনীয়তা হল ওয়ার্কপিসের পুরুত্ব অবশ্যই মেশিনের সংজ্ঞায়িত কার্যকর মেশিনিং সীমার মধ্যে পড়তে হবে।
ইস্পাত কাঠামো তৈরির সুবিধাগুলিতে, এই সরঞ্জামটি কাঠামোগত প্লেট এবং সংযোগ উপাদানগুলিতে সুনির্দিষ্ট ড্রিলিং এবং মিলিং অপারেশন পরিচালনা করে, ইস্পাত ফ্রেমওয়ার্কগুলির নির্ভরযোগ্য সমাবেশের জন্য একটি শক্তিশালী ভিত্তি সরবরাহ করে। বায়ু শক্তি খাতে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের জন্য উন্নত, উচ্চ-নির্ভুলতা মেশিনিং ক্ষমতা সরবরাহ করে, যা নিশ্চিত করে যে এই উপাদানগুলি চরম বাতাস এবং তাপমাত্রার পরিবর্তন সহ কঠোর পরিবেশগত পরিস্থিতি সহ্য করার জন্য ডিজাইন করা হয়েছে। সেতু নির্মাণের জন্য, সরঞ্জামটি ব্রিজ গার্ডার এবং সাপোর্ট বন্ধনী প্রক্রিয়া করে, যা সেতুর দীর্ঘায়িত পরিষেবা জীবনে গতিশীল লোড সহ্য করতে সক্ষম শক্তিশালী, স্থিতিশীল সংযোগ তৈরি করতে সহায়তা করে।
