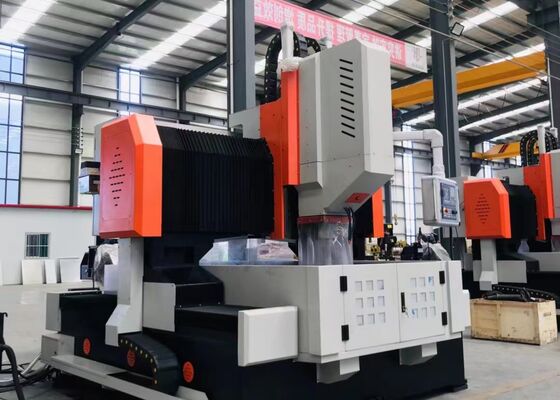

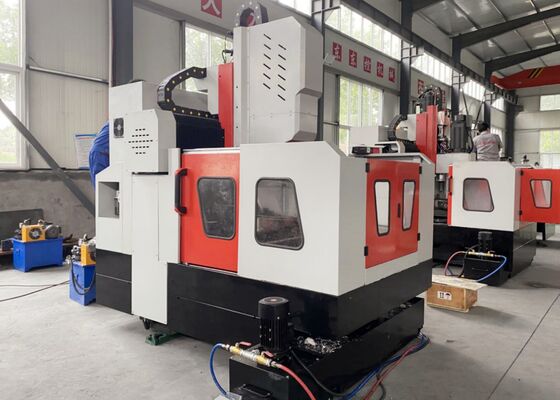

2000mm অনুভূমিক স্ট্রোক সিএনসি প্লেট ড্রিলিং মার্কিং মেশিন 2000 * 2000mm ওয়ার্কপিস আকার
প্রয়োগ:
সিএনসি গ্যান্ট্রি-টাইপ ড্রিলিং এবং ফ্রিলিং স্টিল প্লেট মেশিনটি মূলত টিউব শীট, ফ্ল্যাঞ্জ, বিয়ারিং, তাপ এক্সচেঞ্জার,এবং পেট্রোকেমিক্যাল শিল্পের অন্যান্য উপাদান, পারমাণবিক শক্তি, বায়ু শক্তি, বয়লার, এবং ইস্পাত কাঠামো। এটি অভ্যন্তরীণ শীতল বৈশিষ্ট্যযুক্ত কার্বাইড ড্রিল বিট দিয়ে উচ্চ গতির ড্রিলিং সক্ষম,অথবা বাহ্যিক শীতল সঙ্গে উচ্চ গতির twist ড্রিল বিট ব্যবহার করে. মেশিন ড্রিলিং, chamfering, ট্যাপিং, ফ্রিজিং, এবং ড্রিলিং সহ বিভিন্ন ফাংশন উপলব্ধ করা হয়। উপরন্তু, এটি পাশের ড্রিলিং জন্য একটি ঐচ্ছিক স্বয়ংক্রিয় ডান কোণ মাথা দিয়ে সজ্জিত করা যেতে পারে,ট্যাপিং এবং ফ্রেজিং অপারেশন।
স্পেসিফিকেশনঃ
| মডেল |
PHD1010 |
পিএইচডি ২০১৬ |
PHD2020 |
PHD3030 |
PHD4080 |
| ওয়ার্কপিসের আকার |
LxW (মিমি) |
১০০০x১০০০ |
2000x1600 |
2000x2000 |
৩০০০x৩০০০ |
4000x8000 |
| ওয়ার্কবেঞ্চের টি-স্লটের প্রস্থ (মিমি) |
28 |
28 |
28 |
28 |
28 |
| ড্রিলিং পাওয়ার হেড |
কুইটি। |
1 |
1 |
1 |
১ অথবা ২ |
১ অথবা ২ |
| স্পিন্ডল কোপ |
বিটিআই |
বিটিআই |
বিটিআই |
বিটিআই |
বিটিআই |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ (মিমি) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| সর্বাধিক বেধ (মিমি) |
≤১৮০ |
≤১৮০ |
≤250 |
≤৩০০ |
≤৩০০ |
| ট্যাপিং ব্যাসার্ধ |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| স্পিন্ডল স্পিড (r/min) |
৩০-৩০০০ |
৩০-৩০০০ |
৩০-৩০০০ |
৩০-৩০০০ |
৩০-৩০০০ |
| সার্ভো স্পিন্ডেল মোটরের শক্তি (কেডব্লিউ) |
11 |
(ইংরেজি ভাষায়) |
২২/৩০ |
২২/৩০/৩৭ |
২২/৩০/৩৭ |
| পাওয়ার হেডের পাশের গতি (এক্স অক্ষ) |
সর্বাধিক অনুভূমিক স্ট্রোক (মিমি) |
1000 |
1600 |
2000 |
3000 |
4000 |
| পার্শ্বীয় গতির গতি (r/min) |
০-৮ |
০-৮ |
০-৮ |
০-৮ |
০-৬ |
| পার্শ্বীয় গতির জন্য সার্ভো মোটরের শক্তি (কেডব্লিউ) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
গ্যান্ট্রি লম্বা গতি (Y অক্ষ)
|
সর্বাধিক ফিড স্ট্রোক (মিমি) |
1000 |
2000 |
2000 |
3000 |
8000 |
| ফিড চলমান গতি (মি/মিনিট) |
০-৮ |
০-৮ |
০-৮ |
০-৮ |
০-৬ |
| ফিড সার্ভো মোটরের শক্তি (কেডব্লিউ) |
2.4 |
2.4 |
2.4 |
3.6 |
3.৬/৫5 |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বাধিক স্ট্রোক (মিমি) |
400 |
400 |
800 |
1000 |
1400 |
| গতি (m/min) |
০-৮ |
০-৮ |
০-৮ |
০-৮ |
০-৪ |
| সার্ভো মোটরের শক্তি (কেডব্লিউ) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| তিন অক্ষের অবস্থান সঠিকতা |
এক্স/ওয়াই/জেড/এ/বি/সি (মিমি) |
±0.02/1000 |
±0.02/1000 |
±0.015/1000 |
±0.015/1000 |
±0.015/1000 |
| তিন-অক্ষ পুনরাবৃত্তি অবস্থান সঠিকতা |
এক্স/ওয়াই/জেড/এ/বি/সি (মিমি) |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
| বৈদ্যুতিক সিস্টেম |
CNC সিস্টেম |
SIEMENS/ FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্কের ধরন (ঐচ্ছিক) |
24 টি সরঞ্জাম অবস্থান |
| সামগ্রিক আকার |
LxWxH (মি) |
3.২x২.২x২.2 |
4.৪x৩.২x২7 |
5.৩x৩.৮x২7 |
6.6x4.9x2.9 |
১৩x৬.৯x৬2 |
পণ্যের বৈশিষ্ট্য
1. প্লেট শীট এবং ফ্ল্যাঞ্জ ড্রিলিং, ফ্রিলিং, এবং চিহ্নিতকরণ মেশিন একটি বিছানা, লম্বা স্লাইড, gantry, অনুভূমিক স্লাইড, উল্লম্ব ফিড ইউনিট, ড্রিলিং এবং ফ্রিলিং স্পিন্ডল, worktable,শীতল সিস্টেম, স্বয়ংক্রিয় চিপ অপসারণ সিস্টেম, স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম, বায়ুসংক্রান্ত সিস্টেম, বৈদ্যুতিক সিস্টেম, এবং অন্যান্য মূল উপাদান।
2. সিএনসি স্টিল প্লেট কাটার মেশিনের সার্ভো চালিত স্লাইডিং ড্রিলিং পাওয়ার হেড ড্রিলিং, রিমিং, ট্যাপিং, চ্যামফারিং এবং গ্রুভ ফ্রিজিং করতে সক্ষম।এটি অন্য ইউনিটগুলির সাথে একত্রে বা স্বতন্ত্রভাবে কাজ করতে পারে. ড্রিলিং স্পিন্ডলটিতে একটি তাইওয়ান-নির্মিত যথার্থ স্পিন্ডল (অভ্যন্তরীণ শীতল) রয়েছে যা একটি BT50 কোপিয়ার গর্ত সহ এবং এটি একটি প্রজাপতি স্প্রিং স্বয়ংক্রিয় ব্রাশিং প্রক্রিয়া দিয়ে সজ্জিত।এই সেটআপ একটি সংযোগ রড ব্যবহার করে সহজ সরঞ্জাম প্রতিস্থাপন করতে পারবেন, হাইড্রোলিক সিলিন্ডার সরঞ্জাম loosening সিস্টেম, ড্রিল বিট বা ফ্রেজিং কাটার মধ্যে দ্রুত পরিবর্তন সম্ভব।
3. ড্রিলিং এবং মার্কিং মেশিন কাঠামো উচ্চ নির্ভুলতা রৈখিক গাইড দিয়ে সজ্জিত করা হয়, মসৃণ আন্দোলন নিশ্চিত। একটি এসি সার্ভো মোটর একটি সিঙ্ক্রোন বেল্ট এবং স্পষ্টতা বল স্ক্রু জোড়া drives,উচ্চ নির্ভুলতার নিশ্চয়তা.
4. ধাতু প্লেট gantry মেশিনের শরীর এবং gantry castings বা উচ্চ মানের ইস্পাত প্লেট ঢালাই থেকে নির্মিত হয়। এই উপাদানগুলি প্রক্রিয়াজাতকরণের আগে উচ্চ তাপমাত্রা annealing হয়,তারপরে চাপ কমানোর জন্য সেমি ফিনিশিংয়ের পরে দ্বিতীয় গ্লাইভিং, এবং তারপরে সুনির্দিষ্ট যন্ত্রপাতি তৈরি করা হয় যাতে ধারাবাহিক নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত হয়।
সিএনসি গ্যান্ট্রি প্লেট কাটার মেশিনটি একটি উচ্চ-কার্যকারিতা শিল্প সমাধান, যা প্লেটের মতো উপাদান এবং কাঠামোগত অংশগুলির সুনির্দিষ্ট মেশিনিংয়ের জন্য সূক্ষ্মভাবে ডিজাইন করা হয়েছে।এই যন্ত্রপাতিগুলি কাজ করা টুকরো যেমন ফ্ল্যাঞ্জগুলি প্রক্রিয়া করার জন্য ডিজাইন করা হয়েছে, ডিস্ক, রিং, এবং ফ্ল্যাট প্লেট, এই প্রয়োজনীয় প্রয়োজনীয়তা সঙ্গে যে এই workpieces এর বেধ মেশিনের নির্দিষ্ট কার্যকর machining পরিসীমা মধ্যে পড়ে।
ইস্পাত কাঠামো কর্মশালায়, এই প্লেট ড্রিলিং মেশিন স্টিলের কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি শক্ত ভিত্তি প্রদান করে কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলিতে সুনির্দিষ্ট ড্রিলিং এবং ফ্রিলিং অপারেশন সম্পাদন করে। বায়ু শক্তি শিল্পে,এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের জন্য উচ্চ-নির্ভুলতা যন্ত্রপাতি সরবরাহ করে।উদাহরণস্বরূপ, শক্তিশালী বাতাস, তাপমাত্রা ওঠানামা) । ব্রিজ নির্মাণ প্রকল্পের জন্য, সরঞ্জামগুলি ব্রিজ গার্ড এবং সমর্থন প্রক্রিয়া করে,সেতুর দীর্ঘায়ুর সময় ধরে গতিশীল বোঝা সহ্য করতে পারে এমন স্থিতিশীল এবং টেকসই সংযোগ গঠনের বিষয়টি নিশ্চিত করা.
