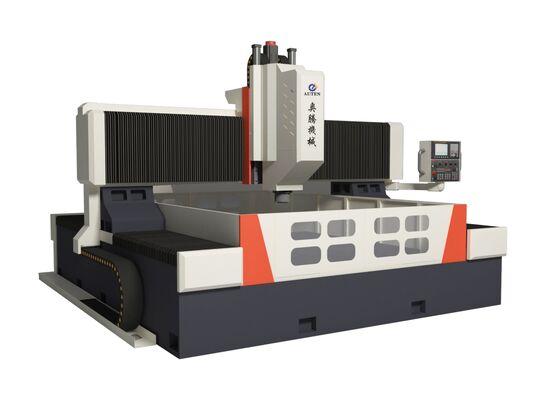

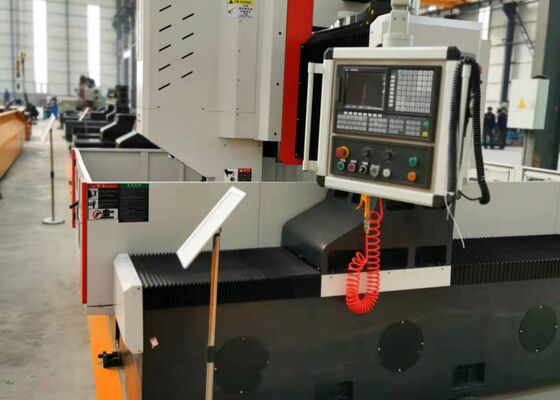

২৫০মিমি পুরুত্ব সিএনসি গ্যান্ট্রি মেটাল প্লেট স্টিল ড্রিলিং মেশিন ২২/৩০ কিলোওয়াট সার্ভো স্পিন্ডেল মোটর পাওয়ার
পণ্যের পরিচিতি:
সিএনসি গ্যান্ট্রি-টাইপ ড্রিলিং এবং মিলিং মেশিনটি মূলত পেট্রোকেমিক্যাল, পারমাণবিক শক্তি, বায়ু শক্তি, বয়লার এবং ইস্পাত কাঠামোর মতো শিল্পগুলিতে টিউব শীট, ফ্ল্যাঞ্জ, বিয়ারিং, হিট এক্সচেঞ্জার এবং অন্যান্য উপাদানগুলির যন্ত্রাংশের জন্য ডিজাইন করা হয়েছে। এটি অভ্যন্তরীণ শীতলীকরণ সহ কার্বাইড ড্রিল বিট বা বাহ্যিক শীতলীকরণ সহ উচ্চ-গতির টুইস্ট ড্রিল ব্যবহার করে উচ্চ-গতির ড্রিলিং অপারেশন সমর্থন করে। এই বহুমুখী মেশিনটি ড্রিলিং, চ্যামফারিং, ট্যাপপিং, মিলিং এবং বোরিং সহ বিভিন্ন কাজ সম্পাদন করে। অতিরিক্তভাবে, এটি সাইড ড্রিলিং, ট্যাপপিং এবং মিলিং ফাংশন সক্ষম করার জন্য একটি ঐচ্ছিক স্বয়ংক্রিয় ডান-কোণ হেড দিয়ে সজ্জিত করা যেতে পারে।
পণ্যের কনফিগারেশন:
| মডেল |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| ওয়ার্কপিস আকার |
LxW (মিমি) |
1000x1000 |
2000x1600 |
2000x2000 |
3000x3000 |
4000x8000 |
| ওয়ার্কবেঞ্চের টি-স্লট প্রস্থ (মিমি) |
28 |
28 |
28 |
28 |
28 |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
1 |
1 |
1 |
1 বা 2 |
1 বা 2 |
| স্পিন্ডেল টেপার |
BT40 |
BT50 |
BT50 |
BT50 |
BT50 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| সর্বোচ্চ পুরুত্ব (মিমি) |
≤180 |
≤180 |
≤250 |
≤300 |
≤300 |
| ট্যাপিং ব্যাস |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| স্পিন্ডেল গতি (আর/মিনিট) |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট) |
11 |
15/22 |
22/30 |
22/30/37 |
22/30/37 |
| পাওয়ার হেডের পার্শ্বীয় চলাচল (X অক্ষ) |
সর্বোচ্চ অনুভূমিক স্ট্রোক (মিমি) |
1000 |
1600 |
2000 |
3000 |
4000 |
| পার্শ্বীয় চলাচলের গতি (আর/মিনিট) |
0~8 |
0~8 |
0~8 |
0~8 |
0~6 |
| পার্শ্বীয় চলাচলের জন্য সার্ভো মোটর পাওয়ার (কিলোওয়াট) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
গ্যান্ট্রি অনুদৈর্ঘ্য চলাচল (Y অক্ষ)
|
সর্বোচ্চ ফিড স্ট্রোক (মিমি) |
1000 |
2000 |
2000 |
3000 |
8000 |
| ফিড মুভিং স্পিড (মি/মিনিট) |
0~8 |
0~8 |
0~8 |
0~8 |
0~6 |
| ফিড সার্ভো মোটর পাওয়ার (কিলোওয়াট) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6/5.5 |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক (মিমি) |
400 |
400 |
800 |
1000 |
1400 |
| মুভিং স্পিড (মি/মিনিট) |
0~8 |
0~8 |
0~8 |
0~8 |
0~4 |
| সার্ভো মোটর পাওয়ার (কিলোওয়াট) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| তিন-অক্ষ পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.02/1000 |
±0.02/1000 |
±0.015/1000 |
±0.015/1000 |
±0.015/1000 |
| তিন-অক্ষ পুনরাবৃত্তি পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
| বৈদ্যুতিক ব্যবস্থা |
সিএনসি সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্ক টাইপ (ঐচ্ছিক) |
24 টুল পজিশন |
| সামগ্রিক আকার |
LxWxH (মি) |
3.2x2.2x2.2 |
4.4x3.2x2.7 |
5.3x3.8x2.7 |
6.6x4.9x2.9 |
13x6.9x6.2 |
পণ্যের বৈশিষ্ট্য
1. প্লেট শীট এবং ফ্ল্যাঞ্জ ড্রিলিং, মিলিং এবং মার্কিং মেশিনটিতে বেশ কয়েকটি অপরিহার্য উপাদান রয়েছে, যার মধ্যে রয়েছে বেড, অনুদৈর্ঘ্য স্লাইড, গ্যান্ট্রি, ট্রান্সভার্স স্লাইড, উল্লম্ব ফিড ইউনিট, ড্রিলিং এবং মিলিং স্পিন্ডেল, ওয়ার্কটেবল, কুলিং সিস্টেম, স্বয়ংক্রিয় চিপ অপসারণ সিস্টেম, স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম, বায়ুসংক্রান্ত সিস্টেম, বৈদ্যুতিক ব্যবস্থা এবং অন্যান্য গুরুত্বপূর্ণ উপাদান।
2. সিএনসি স্টিল প্লেট কাটিং মেশিনের সার্ভো-চালিত স্লাইডিং ড্রিলিং পাওয়ার হেড ড্রিলিং, রিমিং, ট্যাপপিং, চ্যামফারিং এবং গ্রুভ মিলিং অপারেশন সম্পাদন করতে সক্ষম। এটি অন্যান্য ইউনিটের সাথে একত্রে বা স্বাধীনভাবে কাজ করতে পারে। ড্রিলিং স্পিন্ডেলটি একটি উচ্চ-নির্ভুল তাইওয়ান-নির্মিত স্পিন্ডেল (অভ্যন্তরীণ শীতলীকরণ সহ) সহ একটি BT50 টেপার হোল সহ সজ্জিত, এবং একটি প্রজাপতি স্প্রিং স্বয়ংক্রিয় ব্রোচিং মেকানিজম অন্তর্ভুক্ত করে। এই কনফিগারেশনটি একটি সংযোগ রড এবং একটি হাইড্রোলিক সিলিন্ডার টুল আলগা করার সিস্টেম ব্যবহার করে সুবিধাজনক টুল পরিবর্তন সহজতর করে, যা ড্রিল বিট এবং মিলিং কাটারগুলির মধ্যে দ্রুত অদলবদল করার অনুমতি দেয়।
3. ড্রিলিং এবং মার্কিং মেশিনের কাঠামোতে উচ্চ-নির্ভুল রৈখিক গাইড রয়েছে, যা মসৃণ এবং স্থিতিশীল গতি নিশ্চিত করে। একটি এসি সার্ভো মোটর একটি সিঙ্ক্রোনাস বেল্ট এবং নির্ভুল বল স্ক্রু অ্যাসেম্বলি চালায়, যা ব্যতিক্রমী নির্ভুলতা নিশ্চিত করে।
4. মেটাল প্লেট গ্যান্ট্রি মেশিনের ফ্রেম এবং গ্যান্ট্রি কাস্টিং বা ওয়েল্ডেড উচ্চ-মানের ইস্পাত প্লেট থেকে তৈরি। এই উপাদানগুলি মেশিনিংয়ের আগে উচ্চ-তাপমাত্রার অ্যানিলিং প্রক্রিয়ার মধ্য দিয়ে যায়, তারপরে অভ্যন্তরীণ চাপ কমাতে আধা-ফিনিশিংয়ের পরে দ্বিতীয় অ্যানিলিং করা হয়। পরবর্তীতে, ধারাবাহিক নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করার জন্য সেগুলি নির্ভুলভাবে মেশানো হয়।
সিএনসি গ্যান্ট্রি প্লেট কাটিং মেশিন একটি উচ্চ-কার্যকারিতা শিল্প সমাধান, যা প্লেট-সদৃশ উপাদান এবং কাঠামোগত উপাদানগুলির নির্ভুল যন্ত্রাংশের জন্য দক্ষতার সাথে ডিজাইন করা হয়েছে। এই সরঞ্জামটি বিশেষভাবে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো ওয়ার্কপিসগুলি প্রক্রিয়া করার জন্য উদ্দিষ্ট, এই ওয়ার্কপিসগুলির পুরুত্ব মেশিনের নির্ধারিত কার্যকর মেশিনিং সীমার মধ্যে পড়ে এমন গুরুত্বপূর্ণ শর্ত সহ।
ইস্পাত কাঠামো উৎপাদন সুবিধাগুলিতে, এই প্লেট ড্রিলিং মেশিনটি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলিতে নির্ভুল ড্রিলিং এবং মিলিং অপারেশন সম্পাদন করে, ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি শক্তিশালী ভিত্তি সরবরাহ করে। বায়ু শক্তি খাতে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য উচ্চ-নির্ভুল যন্ত্রাংশ সরবরাহ করে—গুরুত্বপূর্ণ প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি চাহিদাপূর্ণ পরিবেশগত পরিস্থিতি (যেমন, শক্তিশালী বাতাস, তাপমাত্রার পরিবর্তন) সহ্য করতে পারে। সেতু নির্মাণ প্রকল্পগুলির জন্য, সরঞ্জামটি সেতু গার্ডার এবং সমর্থনগুলি প্রক্রিয়া করে, স্থিতিশীল এবং স্থিতিস্থাপক সংযোগ তৈরি নিশ্চিত করে যা সেতুর দীর্ঘ পরিষেবা জীবন জুড়ে গতিশীল লোডগুলি সহ্য করতে সক্ষম।
