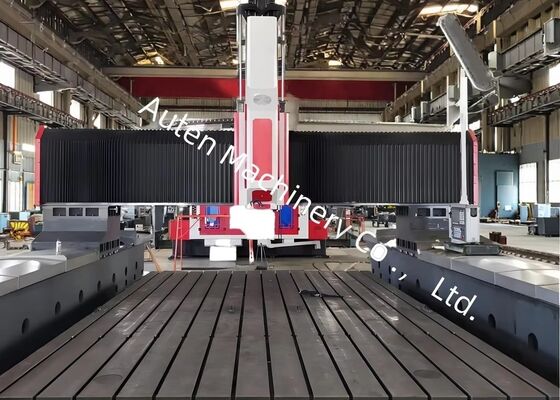

মডেল PHD4080 CNC ফ্ল্যাঞ্জ মেটাল শীট ড্রিলিং মেশিন, ইস্পাত কাঠামো এবং বয়লার অ্যাপ্লিকেশনের জন্য
পণ্য পরিচিতি:
এই সিএনসি গ্যান্ট্রি ড্রিলিং মেশিনটি প্রধানত পেট্রোকেমিক্যাল, পারমাণবিক শক্তি, বায়ু শক্তি, বয়লার, ইস্পাত কাঠামো ইত্যাদির মতো ক্ষেত্রে টিউব শীট, ফ্ল্যাঞ্জ, বিয়ারিং, হিট এক্সচেঞ্জার এবং অন্যান্য পণ্য প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়। এটি অভ্যন্তরীণ কুলিং সহ উচ্চ-গতির ড্রিলিংয়ের জন্য কার্বাইড ড্রিল বিট ব্যবহার করতে পারে, অথবা বাহ্যিক কুলিং সহ ড্রিলিংয়ের জন্য উচ্চ-গতির টুইস্ট ড্রিল বিট ব্যবহার করতে পারে। এটির মধ্যে ড্রিলিং, চ্যামফারিং, টেপিং, মিলিং এবং বোরিংয়ের মতো কাজগুলি রয়েছে। এছাড়াও সাইড ড্রিলিং, টেপিং এবং মিলিংয়ের জন্য একটি স্বয়ংক্রিয় রাইট-অ্যাঙ্গেল হেড (ঐচ্ছিক) দিয়ে সজ্জিত।
পণ্যের কনফিগারেশন:
| মডেল |
PHD4080 |
| ওয়ার্কপিসের আকার |
দৈর্ঘ্যxপ্রস্থ (মিমি) |
4000x8000 |
| ওয়ার্কবেঞ্চের টি-স্লটের প্রস্থ (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
1 বা 2 |
| স্পিন্ডেল টেপার |
BT50 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
Φ90 |
| সর্বোচ্চ বেধ (মিমি) |
≤300 |
| টেপিং ব্যাস |
M3-M36 |
| স্পিন্ডেলের গতি (r/min) |
30~3000 |
| সার্ভো স্পিন্ডেল মোটরের শক্তি (kW) |
22/30/37 |
| পাওয়ার হেডের পার্শ্বীয় গতি (X অক্ষ) |
সর্বোচ্চ অনুভূমিক স্ট্রোক (মিমি) |
4000 |
| পার্শ্বীয় গতির গতি (r/min) |
0~6 |
| পার্শ্বীয় গতির জন্য সার্ভো মোটরের শক্তি (kW) |
3.6 |
| গ্যান্ট্রি অনুদৈর্ঘ্য গতি (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক (মিমি) |
8000 |
| ফিড মুভিং স্পিড (m/min) |
0~6 |
| ফিড সার্ভো মোটরের শক্তি (kW) |
3.6/5.5 |
| উলম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক (মিমি) |
1400 |
| মুভিং স্পিড (m/min) |
0~4 |
| সার্ভো মোটরের শক্তি (kW) |
3.6 |
| ত্রিমাত্রিক পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.015/1000 |
| ত্রিমাত্রিক পুনরাবৃত্তি পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক সিস্টেম |
সিএনসি সিস্টেম |
SIEMENS/ FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্ক টাইপ (ঐচ্ছিক) |
24 টুল পজিশন |
| সমগ্র আকার |
দৈর্ঘ্যxপ্রস্থxউচ্চতা (মি) |
13x6.9x6.2 |
পণ্যের বৈশিষ্ট্য
1. ফ্ল্যাঞ্জ ড্রিলিং মেশিনটি বেড, অনুদৈর্ঘ্য স্লাইড, গ্যান্ট্রি, ট্রান্সভার্স স্লাইড, উল্লম্ব ফিড ইউনিট, ড্রিলিং এবং মিলিং পাওয়ার হেড, ওয়ার্কবেঞ্চ, কুলিং সিস্টেম, স্বয়ংক্রিয় চিপ অপসারণ সিস্টেম, স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম, বায়ুসংক্রান্ত সিস্টেম, বৈদ্যুতিক সিস্টেম ইত্যাদি নিয়ে গঠিত।
2. সিএনসি প্লেট ড্রিলিং মেশিনের সার্ভো স্লাইডিং ড্রিলিং পাওয়ার হেডের ড্রিলিং, রিমিং, টেপিং, চ্যামফারিং এবং মিলিং খাঁজের কাজ রয়েছে। এটি একসাথে বা স্বাধীনভাবে কাজ করতে পারে। ড্রিলিং স্পিন্ডেল তাইওয়ানের নির্ভুল স্পিন্ডেল (অভ্যন্তরীণ কুলিং) গ্রহণ করে, স্পিন্ডেল টেপার হোল BT50, বাটারফ্লাই স্প্রিং স্বয়ংক্রিয় ব্রোচিং প্রক্রিয়া সহ, যা সংযোগকারী রডের মাধ্যমে ড্রিল বিট বা মিলিং কাটার দিয়ে সজ্জিত করা যেতে পারে, হাইড্রোলিক সিলিন্ডার লুজেনিং টুল, এবং সরঞ্জাম পরিবর্তন করা খুবই সুবিধাজনক।
3. উচ্চ গতির সিএনসি ড্রিলিং মেশিনের বডিতে উচ্চ নির্ভুলতার লিনিয়ার গাইড, মুভিং মোবিলিটি রয়েছে। এসি সার্ভো মোটর সিঙ্ক্রোনাস বেল্ট এবং নির্ভুল বল স্ক্রু জোড়া চালাতে ব্যবহৃত হয়। উচ্চ নির্ভুলতা নিশ্চিত করুন।
4. সিএনসি ড্রিলিং মেশিনের বডি এবং গ্যান্ট্রি ঢালাই বা উচ্চ-মানের ইস্পাত প্লেট ওয়েল্ডিং দিয়ে তৈরি। প্রক্রিয়াকরণের আগে এগুলিকে উচ্চ তাপমাত্রায় অ্যানিল করা হয়, অর্ধ-ফিনিশিংয়ের পরে আবার অ্যানিল করা হয় যাতে চাপ দূর করা যায় এবং তারপরে স্থিতিশীল নির্ভুলতা নিশ্চিত করার জন্য ফিনিশ করা হয়।
5. প্লেট ড্রিলিং মেশিনে ফিক্সচার এবং প্লেট ক্ল্যাম্প করার জন্য ওয়ার্কটেবিলে বেশ কয়েকটি অনুভূমিক টি স্লট রয়েছে। ঐচ্ছিক ফোর-জ self-centering চাক ক্ল্যাম্পিং ডিভাইস ব্যাচ যন্ত্রাংশের উৎপাদন দক্ষতা ব্যাপকভাবে উন্নত করে।
6. জার্মান সিমেন্স সিএনসি সিস্টেম, স্প্যানিশ FAGOR সিএনসি সিস্টেম বা চাইনিজ KND সিস্টেম গ্রহণ করুন, CAD এবং CAM-এর মধ্যে ড্রিলিং স্থানাঙ্ক সরাসরি রূপান্তর করা যেতে পারে, প্রোগ্রামিং, স্টোরেজ, ডিসপ্লে এবং যোগাযোগ সহজতর করে। ব্যবহারকারী ইন্টারফেসে ত্রুটি ক্ষতিপূরণ, স্বয়ংক্রিয় অ্যালার্ম এবং মানব-কম্পিউটার ইন্টারঅ্যাকশন বৈশিষ্ট্য রয়েছে। ওয়ার্কপিসের ছিদ্রের অবস্থান কীবোর্ড, ইউএসবি, নেটওয়ার্ক বা CAD গ্রাফিক্সের মাধ্যমে ইনপুট করা যেতে পারে, স্বয়ংক্রিয়ভাবে মেশিনিং প্রোগ্রাম তৈরি করে। প্রি-ড্রিলিং প্রিভিউ এবং পরিদর্শন ক্ষমতা ব্যবহারকারী-বান্ধব অপারেশন নিশ্চিত করে।
7. এটি একটি ফটোইলেকট্রিক এজ ফাইন্ডার দিয়ে সজ্জিত, যা সহজেই এবং দ্রুত ওয়ার্কপিসের অবস্থান সনাক্ত করতে পারে। এছাড়াও, ঐচ্ছিক 24T ডিস্ক টুল ম্যাগাজিন বা লিনিয়ার টুল ম্যাগাজিন মেশিনিং দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে।
8. এটি একটি স্বয়ংক্রিয় চিপ কনভেয়ার এবং একটি স্বয়ংক্রিয় লুব্রিকেশন ডিভাইস দিয়ে সজ্জিত। কুলিং সিস্টেমটি একটি উচ্চ-চাপ অভ্যন্তরীণ কুলিং পাম্প এবং একটি নিম্ন-চাপ বাহ্যিক কুলিং পাম্প দিয়ে সজ্জিত। এটি অভ্যন্তরীণ কুলিং বা বাহ্যিক কুলিং গ্রহণ করতে পারে।
সিএনসি গ্যান্ট্রি প্লেট কাটিং মেশিন একটি শক্তিশালী শিল্প সমাধান, যা প্লেট-আকৃতির উপাদান এবং কাঠামোগত অংশগুলির সুনির্দিষ্ট মেশিনিংয়ের জন্য সতর্কতার সাথে ডিজাইন করা হয়েছে। এই সরঞ্জামটি বিশেষভাবে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো ওয়ার্কপিসগুলি পরিচালনা করার জন্য তৈরি করা হয়েছে, যার প্রয়োজনীয়তা হল এই উপাদানগুলির বেধ মেশিনের নির্দিষ্ট কার্যকর মেশিনিং সীমার মধ্যে থাকতে হবে।
ইস্পাত কাঠামো উত্পাদন কারখানায়, এই প্লেট ড্রিলিং মেশিন কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলিতে সুনির্দিষ্ট ড্রিলিং এবং মিলিং অপারেশনগুলি সম্পাদন করে, যা ইস্পাত কাঠামো নির্ভরযোগ্যভাবে একত্রিত করার জন্য একটি দৃঢ় ভিত্তি প্রদান করে। বায়ু শক্তি খাতে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য উচ্চ-নির্ভুলতা মেশিনিং সরবরাহ করে—গুরুত্বপূর্ণ প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি চ্যালেঞ্জিং পরিবেশগত পরিস্থিতি (যেমন, উচ্চ বাতাস, তাপমাত্রা পরিবর্তন) সহ্য করতে পারে। সেতু নির্মাণ প্রকল্পের জন্য, সরঞ্জামটি ব্রিজ গার্ডার এবং সমর্থন প্রক্রিয়া করে, যা সেতুর দীর্ঘমেয়াদী পরিষেবা জীবনে গতিশীল লোড সহ্য করতে সক্ষম স্থিতিশীল এবং টেকসই সংযোগের বিকাশ নিশ্চিত করে।
