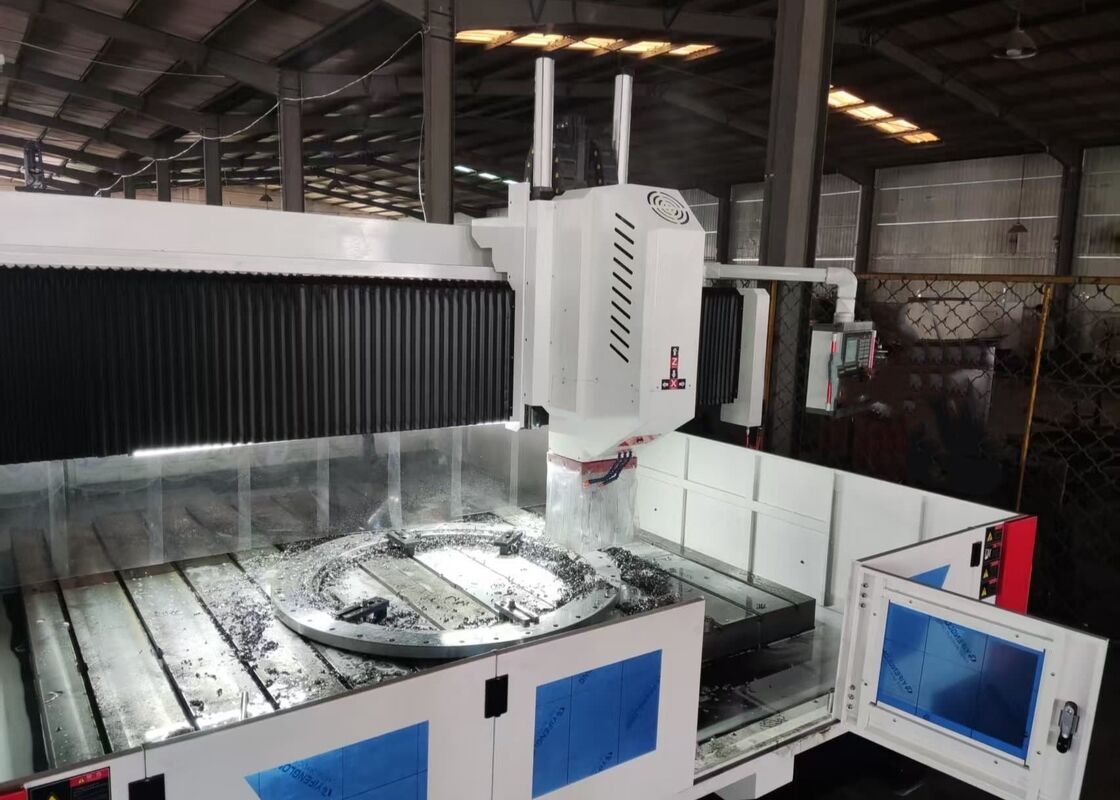

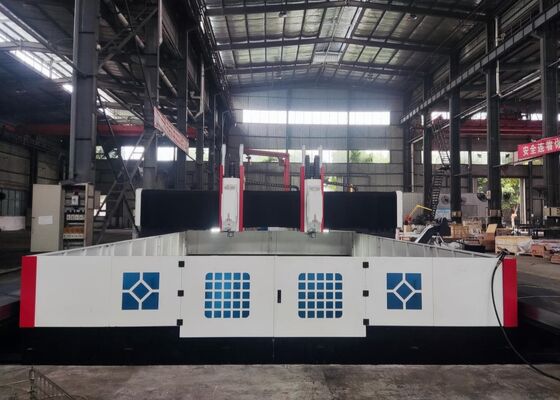

BT50 স্পিন্ডেল টেপার স্বয়ংক্রিয় CNC প্লেট ফ্ল্যাঞ্জ ড্রিলিং মেশিন PLC কন্ট্রোল সহ
পণ্যের পরিচিতি:
এই CNC গ্যান্ট্রি ড্রিলিং মেশিনটি প্রধানত পেট্রোকেমিক্যাল, পারমাণবিক শক্তি, বায়ু শক্তি, বয়লার এবং ইস্পাত কাঠামোর মতো শিল্পে টিউব শীট, ফ্ল্যাঞ্জ, বিয়ারিং, হিট এক্সচেঞ্জার এবং অন্যান্য উপাদান প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়। এটি অভ্যন্তরীণ কুলিং সহ কার্বাইড ড্রিল বিট বা বাহ্যিক কুলিং সহ উচ্চ-গতির ট্যুইস্ট ড্রিল বিট ব্যবহার করে উচ্চ-গতির ড্রিলিং করতে সক্ষম। মেশিনটি ড্রিলিং, চ্যাম্পারিং, টেপিং, মিলিং এবং বোরিং সহ বিভিন্ন ফাংশন সমর্থন করে। অতিরিক্তভাবে, এটি সাইড ড্রিলিং, টেপিং এবং মিলিং অপারেশনের জন্য একটি ঐচ্ছিক স্বয়ংক্রিয় রাইট-অ্যাঙ্গেল হেড দিয়ে সজ্জিত করা যেতে পারে।
পণ্যের কনফিগারেশন:
| মডেল |
PHD4080 |
| ওয়ার্কপিসের আকার |
দৈর্ঘ্যxপ্রস্থ (মিমি) |
4000x8000 |
| ওয়ার্কবেঞ্চের টি-স্লট প্রস্থ (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
1 বা 2 |
| স্পিন্ডেল টেপার |
BT50 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
Φ90 |
| সর্বোচ্চ বেধ (মিমি) |
≤300 |
| টেপিং ব্যাস |
M3-M36 |
| স্পিন্ডেল গতি (r/min) |
30~3000 |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার (kW) |
22/30/37 |
| পাওয়ার হেডের পার্শ্বীয় গতি (X অক্ষ) |
সর্বোচ্চ অনুভূমিক স্ট্রোক (মিমি) |
4000 |
| পার্শ্বীয় গতির গতি (r/min) |
0~6 |
| পার্শ্বীয় গতির জন্য সার্ভো মোটর পাওয়ার (kW) |
3.6 |
| গ্যান্ট্রি অনুদৈর্ঘ্য গতি (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক (মিমি) |
8000 |
| ফিড মুভিং স্পিড (m/min) |
0~6 |
| ফিড সার্ভো মোটর পাওয়ার (kW) |
3.6/5.5 |
| উলম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক (মিমি) |
1400 |
| মুভিং স্পিড (m/min) |
0~4 |
| সার্ভো মোটর পাওয়ার (kW) |
3.6 |
| থ্রি-অ্যাক্সিস পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.015/1000 |
| থ্রি-অ্যাক্সিস পুনরাবৃত্তি পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক সিস্টেম |
CNC সিস্টেম |
SIEMENS/ FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্ক টাইপ (ঐচ্ছিক) |
24 টুল পজিশন |
| সামগ্রিক আকার |
দৈর্ঘ্যxপ্রস্থxউচ্চতা (মি) |
13x6.9x6.2 |
পণ্যের বৈশিষ্ট্য
1. ফ্ল্যাঞ্জ ড্রিলিং মেশিনটি একটি বেড, অনুদৈর্ঘ্য স্লাইড, গ্যান্ট্রি, ট্রান্সভার্স স্লাইড, উল্লম্ব ফিড ইউনিট, ড্রিলিং এবং মিলিং পাওয়ার হেড, ওয়ার্কবেঞ্চ, কুলিং সিস্টেম, স্বয়ংক্রিয় চিপ অপসারণ সিস্টেম, স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম, বায়ুসংক্রান্ত সিস্টেম, বৈদ্যুতিক সিস্টেম এবং অন্যান্য মূল উপাদান নিয়ে গঠিত।
2. CNC প্লেট ড্রিলিং মেশিনে একটি সার্ভো-স্লাইডিং ড্রিলিং পাওয়ার হেড রয়েছে যা ড্রিলিং, রিমিং, টেপিং, চ্যাম্পারিং এবং খাঁজ মিলিং করতে সক্ষম। এই ফাংশনগুলি একযোগে বা স্বাধীনভাবে কাজ করতে পারে। ড্রিলিং স্পিন্ডেল একটি তাইওয়ান-নির্মিত নির্ভুলতা স্পিন্ডেল (অভ্যন্তরীণ কুলিং) যা BT50 টেপার সহ, এবং এটি একটি বাটারফ্লাই স্প্রিং স্বয়ংক্রিয় ব্রোচিং প্রক্রিয়া অন্তর্ভুক্ত করে। মেশিনটি একটি সংযোগকারী রড এবং হাইড্রোলিক সিলিন্ডার টুল রিলিজের মাধ্যমে ড্রিল বিট বা মিলিং কাটার উভয়ই দিয়ে সজ্জিত করা যেতে পারে, যা সরঞ্জাম প্রতিস্থাপনকে অত্যন্ত দক্ষ এবং সুবিধাজনক করে তোলে।
3. উচ্চ-গতির CNC ড্রিলিং মেশিনটি উচ্চ-নির্ভুলতা লিনিয়ার গাইড দিয়ে সজ্জিত, যা মসৃণ গতি নিশ্চিত করে। একটি AC সার্ভো মোটর একটি সিঙ্ক্রোনাস বেল্ট এবং নির্ভুলতা বল স্ক্রু জোড়া চালায়, যা ব্যতিক্রমী নির্ভুলতার নিশ্চয়তা দেয়।
4. CNC ড্রিলিং মেশিনের বডি এবং গ্যান্ট্রি ঢালাই উপকরণ বা উচ্চ-মানের ঢালাই ইস্পাত প্লেট দিয়ে তৈরি। এই উপাদানগুলি প্রক্রিয়াকরণের আগে উচ্চ-তাপমাত্রার অ্যানিলিংয়ের মধ্য দিয়ে যায়, তারপরে অবশিষ্ট চাপ দূর করার জন্য আধা-ফিনিশিংয়ের পরে দ্বিতীয় অ্যানিলিং করা হয়, যা মেশিনিং প্রক্রিয়া জুড়ে স্থিতিশীল এবং সুনির্দিষ্ট কর্মক্ষমতা নিশ্চিত করে।
5. প্লেট ড্রিলিং মেশিনটি ওয়ার্কটেবলে বেশ কয়েকটি অনুভূমিক টি-স্লট দিয়ে সজ্জিত, যা ফিক্সচার এবং প্লেটগুলির নিরাপদ ক্ল্যাম্পিংয়ের অনুমতি দেয়। একটি ঐচ্ছিক ফোর-জ self-centering চাক ক্ল্যাম্পিং ডিভাইস ব্যাচ প্রক্রিয়াকরণের জন্য উত্পাদন দক্ষতা উল্লেখযোগ্যভাবে বৃদ্ধি করে।
6. মেশিনটি একটি জার্মান সিমেন্স CNC সিস্টেম, একটি স্প্যানিশ FAGOR CNC সিস্টেম, বা একটি চাইনিজ KND সিস্টেম ব্যবহার করে। CAD এবং CAM-এর মধ্যে ড্রিলিং স্থানাঙ্কগুলি নির্বিঘ্নে রূপান্তর করা যেতে পারে, প্রোগ্রামিং, স্টোরেজ, ডিসপ্লে এবং যোগাযোগকে সুসংহত করে। ব্যবহারকারী ইন্টারফেসে ত্রুটি ক্ষতিপূরণ, স্বয়ংক্রিয় অ্যালার্ম এবং মানব-কম্পিউটার ইন্টারঅ্যাকশন বৈশিষ্ট্য অন্তর্ভুক্ত রয়েছে। ওয়ার্কপিসের গর্তের অবস্থান কীবোর্ড, ইউএসবি, নেটওয়ার্ক বা CAD গ্রাফিক্সের মাধ্যমে ইনপুট করা যেতে পারে, মেশিনিং প্রোগ্রামগুলির স্বয়ংক্রিয় প্রজন্মের সাথে। প্রি-ড্রিলিং প্রিভিউ এবং পরিদর্শন ফাংশনগুলি আরও সহজে কাজ করার বিষয়টি নিশ্চিত করে।
7. মেশিনটি একটি ফটোইলেকট্রিক এজ ফাইন্ডার দিয়ে লাগানো হয়েছে, যা দ্রুত এবং সঠিক ওয়ার্কপিস পজিশনিংয়ের অনুমতি দেয়। অতিরিক্তভাবে, ঐচ্ছিক 24-টুল ডিস্ক ম্যাগাজিন বা লিনিয়ার টুল ম্যাগাজিন মেশিনিং দক্ষতা অনেক বাড়িয়ে দেয়।
8. মেশিনটি একটি স্বয়ংক্রিয় চিপ পরিবাহক এবং একটি স্বয়ংক্রিয় লুব্রিকেশন সিস্টেমের সাথে সজ্জিত। কুলিং সিস্টেমে একটি উচ্চ-চাপ অভ্যন্তরীণ কুলিং পাম্প এবং একটি নিম্ন-চাপ বাহ্যিক কুলিং পাম্প উভয়ই রয়েছে, যা অভ্যন্তরীণ বা বাহ্যিক কুলিং ব্যবহার করার নমনীয়তা প্রদান করে।
CNC গ্যান্ট্রি প্লেট কাটিং মেশিন একটি টেকসই শিল্প সমাধান, যা প্লেট-জাতীয় উপাদান এবং কাঠামোগত উপাদানগুলির সুনির্দিষ্ট প্রক্রিয়াকরণের জন্য দক্ষতার সাথে ডিজাইন করা হয়েছে। এই সরঞ্জামটি বিশেষভাবে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো ওয়ার্কপিসগুলি পরিচালনা করার জন্য অপ্টিমাইজ করা হয়েছে, এই শর্তে যে উপাদানের বেধ মেশিনের সংজ্ঞায়িত কার্যকর মেশিনিং সীমার মধ্যে পড়ে।
ইস্পাত কাঠামো উত্পাদন সুবিধাগুলিতে, এই প্লেট ড্রিলিং মেশিনটি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলিতে সুনির্দিষ্ট ড্রিলিং এবং মিলিং অপারেশন করে, যা ইস্পাত ফ্রেমওয়ার্কের শক্তিশালী সমাবেশের জন্য একটি নির্ভরযোগ্য ভিত্তি প্রদান করে। বায়ু শক্তি শিল্পে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য উচ্চ-নির্ভুলতা মেশিনিং সরবরাহ করে—সমালোচনামূলক প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি কঠোর পরিবেশগত পরিস্থিতি (যেমন উচ্চ বাতাস এবং তাপমাত্রার পরিবর্তন) সহ্য করতে পারে। সেতু নির্মাণ প্রকল্পের জন্য, সরঞ্জামটি ব্রিজ গার্ডার এবং সমর্থন প্রক্রিয়া করে, যা সেতুর বর্ধিত পরিষেবা জীবনে গতিশীল লোড সহ্য করতে সক্ষম স্থিতিশীল এবং টেকসই সংযোগ তৈরি করে তা নিশ্চিত করে।
