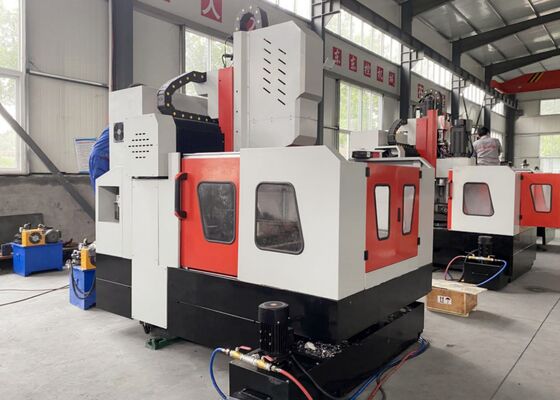

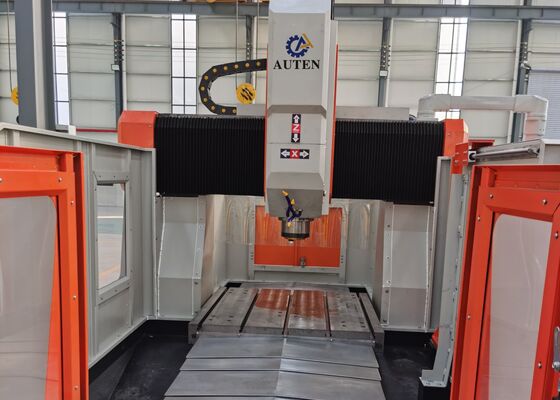

স্বয়ংক্রিয় টুল চেঞ্জার CNC ফ্ল্যাঞ্জ মেটাল প্লেট শীট ড্রিলিং মেশিন ৮০মিমি ড্রিলিং ব্যাস
ব্যবহার:
এই CNC গ্যান্ট্রি-টাইপ ড্রিলিং এবং মিলিং মেশিনটি প্রধানত ইস্পাত প্লেটের প্রক্রিয়াকরণে ব্যবহৃত হয়, যেমন টিউব শীট, ফ্ল্যাঞ্জ, বিয়ারিং, হিট এক্সচেঞ্জার এবং পেট্রোকেমিক্যাল, পারমাণবিক শক্তি, বায়ু শক্তি, বয়লার এবং ইস্পাত কাঠামোর মতো শিল্পগুলিতে অন্যান্য উপাদান। এটি অভ্যন্তরীণ কুলিং সহ কার্বাইড ড্রিল বিট বা বাহ্যিক কুলিং সহ উচ্চ-গতির টুইস্ট ড্রিল বিট ব্যবহার করে উচ্চ-গতির ড্রিলিং করতে সক্ষম। মেশিনটি ড্রিলিং, চ্যামফারিং, টেপিং, মিলিং এবং বোরিং সহ বিভিন্ন ফাংশন সমর্থন করে। এছাড়াও, এটি সাইড ড্রিলিং, টেপিং এবং মিলিং অপারেশন করার জন্য একটি ঐচ্ছিক স্বয়ংক্রিয় রাইট-অ্যাঙ্গেল হেড দিয়ে সজ্জিত করা যেতে পারে।
স্পেসিফিকেশন:
| মডেল |
PHD2020 |
| ওয়ার্কপিসের আকার |
দৈর্ঘ্যxপ্রস্থ (মিমি) |
2000x2000 |
| ওয়ার্কবেঞ্চের টি-স্লট প্রস্থ (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
1 |
| স্পিন্ডেল টেপার |
BT50 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
Φ80 |
| সর্বোচ্চ বেধ (মিমি) |
≤250 |
| টেপিং ব্যাস |
M3-M30 |
| স্পিন্ডেল গতি (r/min) |
30~3000 |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার (kW) |
22/30 |
| পাওয়ার হেডের পার্শ্বীয় গতি (X অক্ষ) |
সর্বোচ্চ অনুভূমিক স্ট্রোক (মিমি) |
2000 |
| পার্শ্বীয় গতির গতি (r/min) |
0~8 |
| পার্শ্বীয় গতির জন্য সার্ভো মোটর পাওয়ার (kW) |
2.4 |
| গ্যান্ট্রি অনুদৈর্ঘ্য গতি (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক (মিমি) |
2000 |
| ফিড মুভিং স্পিড (m/min) |
0~8 |
| ফিড সার্ভো মোটর পাওয়ার (kW) |
2.4 |
| উলম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক (মিমি) |
800 |
| মুভিং স্পিড (m/min) |
0~8 |
| সার্ভো মোটর পাওয়ার (kW) |
2.4 |
| থ্রি-অ্যাক্সিস পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.015/1000 |
| থ্রি-অ্যাক্সিস পুনরাবৃত্তি পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক সিস্টেম |
CNC সিস্টেম |
SIEMENS/ FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্ক টাইপ (ঐচ্ছিক) |
24 টুল পজিশন |
| সামগ্রিক আকার |
দৈর্ঘ্যxপ্রস্থxউচ্চতা (m) |
5.3x3.8x2.7 |
পণ্যের বৈশিষ্ট্য
1. প্লেট শীট এবং ফ্ল্যাঞ্জ ড্রিলিং, মিলিং এবং চিহ্নিতকরণ মেশিনটিতে বেশ কয়েকটি মূল উপাদান রয়েছে, যার মধ্যে একটি বেস, অনুদৈর্ঘ্য স্লাইড, গ্যান্ট্রি, ট্রান্সভার্স স্লাইড, উল্লম্ব ফিড ইউনিট, ড্রিলিং এবং মিলিং স্পিন্ডেল, ওয়ার্কটেবিল, কুলিং সিস্টেম, স্বয়ংক্রিয় চিপ অপসারণ সিস্টেম, স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম, বায়ুসংক্রান্ত সিস্টেম, বৈদ্যুতিক সিস্টেম এবং অন্যান্য প্রয়োজনীয় অংশ।
2. CNC ইস্পাত প্লেট কাটিং মেশিনের সার্ভো-চালিত স্লাইডিং ড্রিলিং পাওয়ার হেড ড্রিলিং, রিমিং, টেপিং, চ্যামফারিং এবং খাঁজ মিলিং অপারেশন করতে সক্ষম। এটি অন্যান্য ইউনিটের সাথে একত্রে বা স্বাধীনভাবে কাজ করতে পারে। ড্রিলিং স্পিন্ডেলটি একটি নির্ভুল তাইওয়ান-নির্মিত স্পিন্ডেল (অভ্যন্তরীণ কুলিং) দিয়ে সজ্জিত, যাতে একটি BT50 টেপার হোল রয়েছে এবং এটি একটি বাটারফ্লাই স্প্রিং স্বয়ংক্রিয় ব্রোচিং মেকানিজমের সাথে একত্রিত। এই কনফিগারেশনটি একটি সংযোগকারী রড এবং হাইড্রোলিক সিলিন্ডার টুল লুজনিং সিস্টেমের মাধ্যমে সহজে সরঞ্জাম প্রতিস্থাপন করতে সহায়তা করে, যা ড্রিল বিট বা মিলিং কাটারগুলির মধ্যে দ্রুত পরিবর্তন করার অনুমতি দেয়।
3. ড্রিলিং এবং চিহ্নিতকরণ মেশিনের কাঠামোটি উচ্চ-নির্ভুলতা লিনিয়ার গাইড দিয়ে সজ্জিত, যা নির্বিঘ্ন গতি নিশ্চিত করে। একটি AC সার্ভো মোটর একটি সিঙ্ক্রোনাস বেল্ট এবং নির্ভুলতা বল স্ক্রু অ্যাসেম্বলি চালায়, যা ব্যতিক্রমী নির্ভুলতা নিশ্চিত করে।
4. মেটাল প্লেট গ্যান্ট্রি মেশিনের ফ্রেম এবং গ্যান্ট্রি ঢালাই বা ঝালাই করা উচ্চ-মানের ইস্পাত প্লেট থেকে তৈরি করা হয়। এই উপাদানগুলি মেশিনিংয়ের আগে উচ্চ-তাপমাত্রার অ্যানিলিংয়ের মধ্য দিয়ে যায়, তারপরে অভ্যন্তরীণ চাপ কমাতে আধা-ফিনিশিংয়ের পরে দ্বিতীয় অ্যানিলিং প্রক্রিয়া করা হয়। তারপরে ধারাবাহিক নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করতে এগুলি নির্ভুলভাবে মেশিন করা হয়।
CNC গ্যান্ট্রি প্লেট কাটিং মেশিন একটি উচ্চ-কার্যকারিতা শিল্প সমাধান, যা প্লেট-আকৃতির উপাদান এবং কাঠামোগত উপাদানগুলির সুনির্দিষ্ট প্রক্রিয়াকরণের জন্য সাবধানে ডিজাইন করা হয়েছে। এই সরঞ্জামটি বিশেষভাবে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো ওয়ার্কপিসগুলি পরিচালনা করার জন্য কনফিগার করা হয়েছে, মূল শর্ত হল যে এই ওয়ার্কপিসগুলির বেধ মেশিনের মনোনীত কার্যকর মেশিনিং ক্ষমতার মধ্যে থাকে।
ইস্পাত কাঠামো তৈরির কর্মশালায়, এই প্লেট ড্রিলিং মেশিনটি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলির উপর সুনির্দিষ্ট ড্রিলিং এবং মিলিং অপারেশন করে, যা ইস্পাত ফ্রেমওয়ার্কের স্থিতিশীল সমাবেশের জন্য একটি নির্ভরযোগ্য ভিত্তি সরবরাহ করে। বায়ু শক্তি খাতে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য উচ্চ-নির্ভুলতা মেশিনিং সরবরাহ করে—একটি অপরিহার্য প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি চ্যালেঞ্জিং পরিবেশগত পরিস্থিতি (যেমন, উচ্চ বাতাস, তাপমাত্রার ওঠানামা) সহ্য করতে পারে। সেতু নির্মাণ প্রকল্পের জন্য, সরঞ্জামগুলি সেতু গার্ডার এবং সমর্থন প্রক্রিয়া করে, যা সেতুর বর্ধিত পরিষেবা জীবনে গতিশীল লোড সহ্য করতে সক্ষম স্থিতিশীল এবং টেকসই সংযোগ তৈরি করে তা নিশ্চিত করে।
