পণ্যের পরিচিতি:

এই সরঞ্জামটি প্লেট এবং কাঠামোগত উপাদানগুলির ড্রিলিং, চ্যামফারিং, ট্যাপ করা এবং মিলিংয়ের জন্য তৈরি করা হয়েছে। এটি প্রধানত ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেটের মতো ওয়ার্কপিসগুলিতে উচ্চ-দক্ষতা ড্রিলিং অপারেশনের জন্য ব্যবহৃত হয়, প্রক্রিয়াকরণের জন্য কার্যকর পুরুত্বের সীমার মধ্যে। একক-উপাদান এবং যৌগিক উপকরণগুলিতে থ্রু হোল এবং ব্লাইন্ড হোল উভয়ই ড্রিল করা যেতে পারে। মেশিনিং প্রক্রিয়াটি ডিজিটালভাবে নিয়ন্ত্রিত, যা অপারেশন সহজ করে তোলে। সিস্টেমটি অটোমেশন সমর্থন করে, উচ্চ নির্ভুলতা নিশ্চিত করে এবং বিভিন্ন ধরণের পণ্য এবং বৃহৎ আকারের উৎপাদনের জন্য উপযুক্ত।

স্পেসিফিকেশন:

সরঞ্জামের কাঠামো:

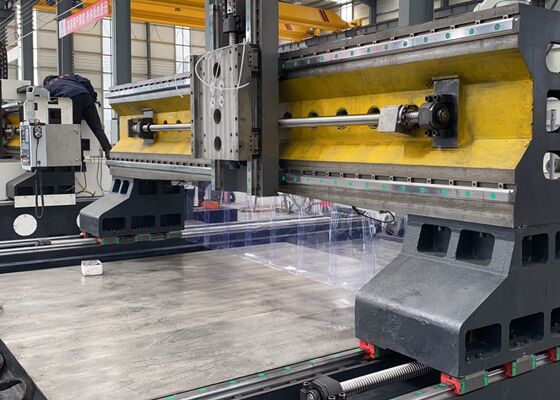

মেশিনের বেস ঢালাই উপাদান দিয়ে তৈরি এবং প্রধানত ওয়ার্কটেবল, চলন্ত গ্যান্ট্রি, স্লাইডিং স্যাডল, ড্রিলিং এবং মিলিং পাওয়ার হেড, স্বয়ংক্রিয় তৈলাক্তকরণ ব্যবস্থা, প্রতিরক্ষামূলক ঘের, সঞ্চালনকারী কুলিং সিস্টেম, ডিজিটাল কন্ট্রোল ইউনিট, বৈদ্যুতিক ব্যবস্থা এবং অন্যান্য অবিচ্ছেদ্য উপাদান নিয়ে গঠিত। এটি সাপোর্ট এবং গাইডেন্সের জন্য রোলিং হার্ড রেল পেয়ার দিয়ে সজ্জিত, সাথে ড্রাইভ মোশনের জন্য নির্ভুল লিড স্ক্রু পেয়ার। মেশিন টুলটি তার উচ্চ পজিশনিং নির্ভুলতা এবং পজিশনিংয়ে ব্যতিক্রমী পুনরাবৃত্তির জন্য পরিচিত।

পণ্যের বৈশিষ্ট্য

1. মেশিন বেড এবং ওয়ার্কবেঞ্চ:

মেশিন বেড ঢালাই উপাদান দিয়ে তৈরি এবং দুটি অংশে বিভক্ত। এটি মেশিনিংয়ের আগে উচ্চ-তাপমাত্রার অ্যানিলিং প্রক্রিয়ার মধ্য দিয়ে যায়, তারপরে আধা-ফিনিশিংয়ের পরে একটি দ্বিতীয় স্ট্রেস-রিলিফ অ্যানিলিং ট্রিটমেন্ট এবং চূড়ান্ত মেশিনিংয়ের সাথে শেষ হয়। এই বহু-পর্যায়ের প্রক্রিয়াটি মেশিনের নির্ভুলতার দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করে। ওয়ার্কবেঞ্চটি ধূসর লোহা (HT250) দিয়ে তৈরি একটি একক-পিস কাস্টিং, যা দ্বিতীয় অ্যানিলিং এবং এজিং ট্রিটমেন্টের মধ্য দিয়ে যায়। এই প্রক্রিয়াগুলি গতিশীল এবং স্থির উভয় রিজিডিটি বাড়ায়, কার্যকরভাবে বিকৃতি প্রতিরোধ করে। ওয়ার্ক সারফেসটি টি-স্লটের একটি সিরিজ দিয়ে সজ্জিত, যা একটি সাবধানে ডিজাইন করা লেআউটে সাজানো হয়েছে যাতে ওয়ার্কপিস নিরাপদে আটকানো যায়।

বেস বেডের উভয় পাশে দুটি উচ্চ-নির্ভুলতা লিনিয়ার গাইড ইনস্টল করা আছে, যা গাইড রেল জুড়ে লোডের একটি সমান বন্টন নিশ্চিত করে। এই কনফিগারেশনটি মেশিনের রিজিডিটি, টেনসাইল শক্তি এবং কম্প্রেসিভ শক্তিকে উল্লেখযোগ্যভাবে বাড়িয়ে তোলে। ড্রাইভ সিস্টেমটি একটি এসি সার্ভো মোটর দ্বারা চালিত হয়, যা একটি নির্ভুল বল স্ক্রু পেয়ারের সাথে যুক্ত, যা Y-অক্ষ বরাবর গ্যান্ট্রির চলাচল চালায়। ওয়ার্কবেঞ্চের নির্ভুল লেভেলিং সমন্বয়ের জন্য বেডের নীচে অ্যাডজাস্টেবল বোল্টগুলি কৌশলগতভাবে স্থাপন করা হয়েছে।

2. চলন্ত গ্যান্ট্রি:

চলন্ত গ্যান্ট্রি ধূসর লোহা (HT250) দিয়ে তৈরি এবং এর সামনের দিকে দুটি উচ্চ-ক্ষমতার লিনিয়ার গাইড রেল দিয়ে সজ্জিত। একটি নির্ভুল বল স্ক্রু পেয়ার, একটি সার্ভো মোটর দ্বারা চালিত, X-অক্ষ বরাবর পাওয়ার হেড স্লাইড প্লেটের চলাচল সক্ষম করে। ড্রিলিং পাওয়ার হেডগুলি এই স্লাইড প্লেটে মাউন্ট করা হয়। গ্যান্ট্রির চলাচল নির্ভুল কাপলিংয়ের মাধ্যমে সার্ভো মোটর দ্বারা চালিত বল স্ক্রুতে বল নাটকের ঘূর্ণনের মাধ্যমে সহজতর হয়।

3. চলন্ত স্যাডল:

চলন্ত স্লাইডিং স্যাডল একটি নির্ভুল ঢালাই লোহা উপাদান, দুটি উচ্চ-ক্ষমতার সিএনসি লিনিয়ার স্লাইড টেবিল, একটি নির্ভুল বল স্ক্রু পেয়ার এবং সার্ভো মোটরের সাথে সংযুক্ত একটি উচ্চ-নির্ভুলতা প্ল্যানেটারি রিডিউসার দিয়ে সজ্জিত। অতিরিক্তভাবে, স্যাডলে একটি নাইট্রোজেন গ্যাস ব্যালেন্স সিলিন্ডার রয়েছে, যা পাওয়ার হেডের ওজন প্রতিস্থাপন করে, যার ফলে স্ক্রুতে লোড কমে যায় এবং এর পরিষেবা জীবন দীর্ঘায়িত হয়। এই সিস্টেমটি Z-অক্ষ বরাবর ড্রিলিং পাওয়ার হেডের চলাচল চালায়, দ্রুত অ্যাপ্রোচ, ওয়ার্ক ফিড, র্যাপিড রিট্র্যাকশন এবং স্টপের মতো ফাংশনগুলি সক্ষম করে। এটি অপারেশনাল দক্ষতা বাড়ানোর জন্য স্বয়ংক্রিয় চিপ অপসারণ, চিপ ইজেকশন এবং পজ ফাংশনগুলিও অন্তর্ভুক্ত করে।

.

এই উন্নত সিএনসি গ্যান্ট্রি সিস্টেমটি বিশেষভাবে প্লেট এবং শীট মেটাল উপাদানগুলির উচ্চ-দক্ষতা ড্রিলিং এবং মার্কিংয়ের জন্য তৈরি করা হয়েছে। এটি প্লেট-সদৃশ ওয়ার্কপিস এবং কাঠামোগত অ্যাসেম্বলিগুলির নির্ভুল প্রক্রিয়াকরণের জন্য সাবধানে ডিজাইন করা হয়েছে, যা ফ্ল্যাঞ্জ, ডিস্ক, রিং-আকৃতির উপাদান, ফ্ল্যাট প্লেট এবং অনুরূপ আইটেমগুলির মেশিনিংয়ের জন্য উপযুক্ত। একটি মূল অপারেশনাল প্রয়োজনীয়তা হল যে ওয়ার্কপিসগুলির পুরুত্ব মেশিনের নির্দিষ্ট কার্যকর মেশিনিং সীমার মধ্যে থাকতে হবে।

স্টিল স্ট্রাকচার ফ্যাব্রিকেশন প্ল্যান্টগুলিতে, এই সরঞ্জামটি কাঠামোগত প্লেট এবং সংযোগ উপাদানগুলিতে উচ্চ-নির্ভুলতা ড্রিলিং এবং মিলিং অপারেশন সম্পাদন করে, স্টিল ফ্রেমওয়ার্কের নির্ভরযোগ্য অ্যাসেম্বলির জন্য একটি শক্তিশালী ভিত্তি সরবরাহ করে। বায়ু শক্তি শিল্পে, এটি উইন্ড টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য উন্নত, উচ্চ-নির্ভুলতা মেশিনিং ক্ষমতা সরবরাহ করে, এই উপাদানগুলি চরম বাতাস এবং তাপমাত্রার ওঠানামার মতো কঠোর পরিবেশগত অবস্থার সহ্য করার জন্য তৈরি করা হয়েছে তা নিশ্চিত করে। সেতু নির্মাণের জন্য, সরঞ্জামটি ব্রিজ গার্ডার এবং সাপোর্ট ব্র্যাকেটগুলি প্রক্রিয়া করে, স্থিতিশীল, টেকসই সংযোগ তৈরি করতে সক্ষম করে যা সেতুর দীর্ঘ পরিষেবা জীবন জুড়ে গতিশীল লোডগুলি সহ্য করতে পারে।
