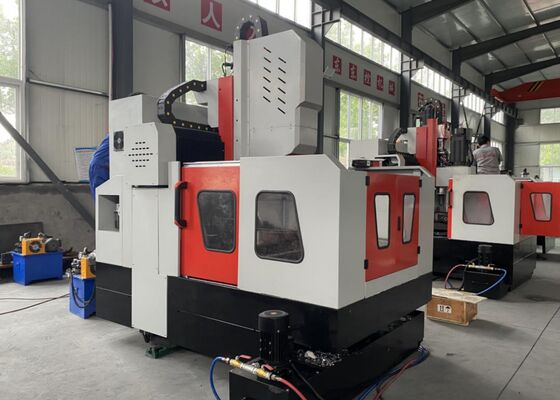

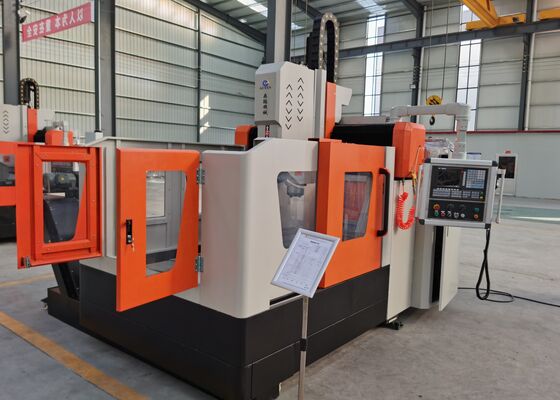

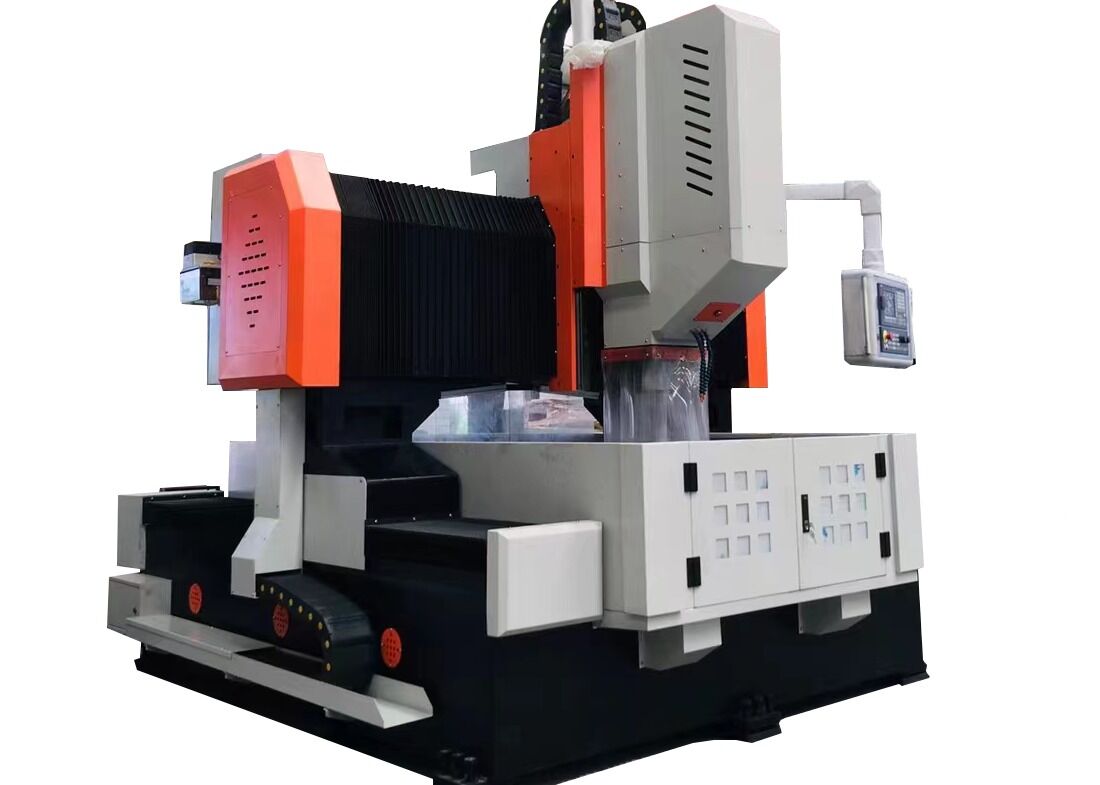

ডিস্ক ড্রিলিং মেশিন সিএনসি স্ট্রাকচারাল প্লেট ফ্ল্যাঞ্জ ড্রিলিং মেশিন স্ট্রাকচারাল পার্ট মেশিনিং
পণ্যের ভূমিকা:
প্রধানত টিউব শীট প্লেট এবং ফ্ল্যাঞ্জের ড্রিলিং, ড্রিলিং হোলের ব্যাসফল 80 মিমি এর চেয়ে কম। প্রধান ফাংশনে ড্রিলিং হোল, রিমিং, ড্রিলিং, ট্যাপিং, চ্যামফারিং এবং ফ্রিলিং অন্তর্ভুক্ত।এটা উভয় কার্বিড ড্রিল বিট এবং ড্রিল বিট নিতে প্রযোজ্য. সিএনসি কন্ট্রোল সিস্টেমের অপারেশন সুবিধাজনক এবং সহজ. মেশিন খুব উচ্চ কাজ নির্ভুলতা আছে.
প্রোডাক্ট কনফিগারেশনঃ
| মডেল |
PHD1010 |
| ওয়ার্কপিসের আকার |
LxW (মিমি) |
১০০০x১০০০ |
| ওয়ার্কবেঞ্চের টি-স্লটের প্রস্থ (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
কুইটি। |
1 |
| স্পিন্ডল কোপ |
বিটিআই |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ (মিমি) |
Φ50 |
| সর্বাধিক বেধ (মিমি) |
≤১৮০ |
| ট্যাপিং ব্যাসার্ধ |
M3-M20 |
| স্পিন্ডল স্পিড (r/min) |
৩০-৩০০০ |
| সার্ভো স্পিন্ডেল মোটরের শক্তি (কেডব্লিউ) |
11 |
| পাওয়ার হেডের পাশের গতি (এক্স অক্ষ) |
সর্বাধিক অনুভূমিক স্ট্রোক (মিমি) |
1000 |
| পার্শ্বীয় গতির গতি (r/min) |
০-৮ |
| পার্শ্বীয় গতির জন্য সার্ভো মোটরের শক্তি (কেডব্লিউ) |
2.4 |
| গ্যান্ট্রি লম্বা গতি (Y অক্ষ) |
সর্বাধিক ফিড স্ট্রোক (মিমি) |
1000 |
| ফিড চলমান গতি (মি/মিনিট) |
০-৮ |
| ফিড সার্ভো মোটরের শক্তি (কেডব্লিউ) |
2.4 |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বাধিক স্ট্রোক (মিমি) |
400 |
| গতি (m/min) |
০-৮ |
| সার্ভো মোটরের শক্তি (কেডব্লিউ) |
2.4 |
| তিন অক্ষের অবস্থান সঠিকতা |
এক্স/ওয়াই/জেড/এ/বি/সি (মিমি) |
±0.02/1000 |
| তিন-অক্ষ পুনরাবৃত্তি অবস্থান সঠিকতা |
এক্স/ওয়াই/জেড/এ/বি/সি (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক সিস্টেম |
CNC সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্কের ধরন (ঐচ্ছিক) |
24 টি সরঞ্জাম অবস্থান |
| সামগ্রিক আকার |
LxWxH (মি) |
3.২x২.২x২.2 |
পণ্যের বৈশিষ্ট্য
1. মেশিন ফ্রেম শরীর এবং ক্রস বীম খুব ভাল নির্ভুলতার সঙ্গে যথেষ্ট বয়সী তাপ চিকিত্সা পরে, welded fabricated কাঠামো হয়।ট্রান্সভার্সাল স্লাইডিং টেবিল এবং র্যাম সবই কাস্ট আয়রন থেকে তৈরি.
2X অক্ষের দুই পক্ষের দ্বৈত সার্ভো ড্রাইভিং সিস্টেম গ্যারেন্ট্রি সমান্তরাল সঠিক আন্দোলন এবং Y অক্ষ এবং X অক্ষের ভাল স্কোয়ারতা নিশ্চিত করে।
3. কাজের টেবিল কাস্ট আয়রন থেকে তৈরি করা হয়, স্থিতিশীল কর্মক্ষমতা নিশ্চিত.
4. ড্রিলিং স্পিন্ডলটি অভ্যন্তরীণ শীতল সিস্টেমের সাথে কঠোর উচ্চ নির্ভুলতা BT40 টাইপ, এবং সরঞ্জাম পরিবর্তন করা সহজ। স্পিন্ডল গতি 30 ~ 3000r / মিনিট।
5. কাজের টেবিলের দুই পাশে মোট দুটি প্লেট-চেইন টাইপ স্ক্র্যাপ অপসারণ ডিভাইস রয়েছে, স্ক্র্যাপ এবং শীতল তরল ডিভাইসে সংগ্রহ করা যেতে পারে, এবং শীতল তরল পুনর্ব্যবহার করা যেতে পারে।
6. মেশিন দুটি শীতল উপায় আছে - অভ্যন্তরীণ শীতল এবং বাইরের শীতল, যথেষ্ট চাপ এবং প্রবাহ হার, এবং সেখানে শীতল তরল স্তর পরিদর্শন সতর্কতা উপাদান,যা ড্রিলিং টুলের জন্য পর্যাপ্ত তৈলাক্তকরণ এবং শীতলতা নিশ্চিত করে.
7. মেশিনে স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম রয়েছে, যা গাইড রেল, বল স্ক্রু এবং রোলার বিয়ারিংয়ের মতো মূল গতির পয়েন্টগুলির জন্য পর্যাপ্ত এবং নির্ভরযোগ্য তৈলাক্তকরণ সরবরাহ করে,যা মূল চলনশীল উপাদানগুলির জীবনকাল নিশ্চিত করে.
8. সিএনসি কন্ট্রোল সিস্টেমটি 828 ডি, শক্তিশালী ফাংশন, স্বয়ংক্রিয় সিএডি-সিএএম প্রোগ্রামিং, সহজ অপারেশন, স্বয়ংক্রিয় সতর্কতা এবং ত্রুটি ক্ষতিপূরণ সহ।
9. মূল আউটসোর্সিং উপাদান, যেমন রৈখিক রোল গাইড রেল, বল স্ক্রু, সার্ভো মোটর এবং সার্ভো ড্রাইভার, স্পিন্ডল, সিএনসি কন্ট্রোল সিস্টেম, হাইড্রোলিক পাম্প, ভালভ এবং কুলিং পাম্প ইত্যাদি,সবগুলোই বিশ্ব বিখ্যাত ব্র্যান্ডের, তাই মেশিনটি অত্যন্ত নির্ভরযোগ্য এবং স্থিতিশীল কর্মক্ষমতা আছে।
সিএনসি গ্যান্ট্রি প্লেট কাটার মেশিনটি একটি টেকসই শিল্প সমাধান, যা প্লেটের মতো উপাদান এবং কাঠামোগত উপাদানগুলির সুনির্দিষ্ট প্রক্রিয়াকরণের জন্য বিশেষজ্ঞভাবে ডিজাইন করা হয়েছে।এই সরঞ্জাম বিশেষভাবে flanges মত workpieces হ্যান্ডলিং জন্য অপ্টিমাইজ করা হয়, ডিস্ক, রিং, এবং সমতল প্লেট, শর্ত যে উপাদান বেধ মেশিনের নির্ধারিত কার্যকর যন্ত্রের পরিসীমা মধ্যে পড়ে।
ইস্পাত কাঠামো উত্পাদন ইনস্টলেশনের মধ্যে, এই প্লেট ড্রিলিং মেশিন স্ট্রাকচারাল প্লেট এবং সংযোগকারী উপাদানগুলির উপর সুনির্দিষ্ট ড্রিলিং এবং ফ্রিলিং অপারেশন সম্পাদন করে,ইস্পাত কাঠামোর শক্তিশালী সমাবেশের জন্য একটি নির্ভরযোগ্য ভিত্তি প্রদানবায়ু শক্তি শিল্পে, it offers high-precision machining for wind turbine towers and flanges—critical processes that ensure these components can endure harsh environmental conditions (such as high winds and temperature variations). সেতু নির্মাণ প্রকল্পের জন্য, সরঞ্জামগুলি সেতুর গ্রিড এবং সমর্থনগুলি প্রক্রিয়া করে,সেতুর দীর্ঘায়িত পরিষেবা জীবন জুড়ে গতিশীল বোঝা সহ্য করতে সক্ষম স্থিতিশীল এবং দীর্ঘস্থায়ী সংযোগ তৈরি নিশ্চিত করা.
