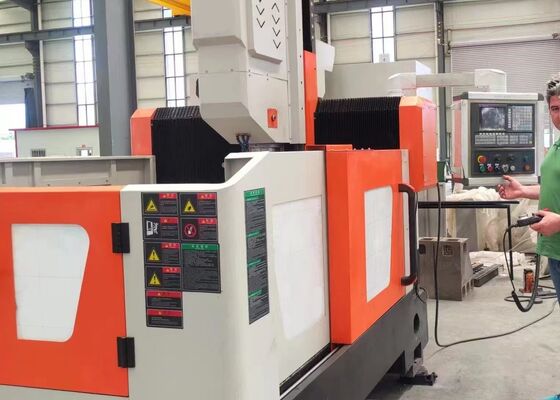

চাপযুক্ত জাহাজ উত্পাদন সিএনসি গভীর গর্ত ড্রিলিং মেশিন বায়ু শক্তি ফ্ল্যাঞ্জ প্রক্রিয়াকরণ
পণ্যের ভূমিকা:
প্রাথমিক ক্রিয়াকলাপগুলির মধ্যে হোলস ড্রিলিং, রিমিং, বোরিং, ট্যাপিং, চ্যামফারিং এবং টিউব শীট প্লেট এবং ফ্ল্যাঞ্জগুলিতে ফ্রিজিং অন্তর্ভুক্ত রয়েছে, যার হোল ব্যাস সাধারণত φ80 মিমি এর চেয়ে কম।এই সরঞ্জাম উভয় কার্বিড ড্রিল বিট এবং স্ট্যান্ডার্ড ড্রিল বিট সঙ্গে সামঞ্জস্যপূর্ণ. সিএনসি কন্ট্রোল সিস্টেম ব্যবহারকারী-বান্ধব, সহজ অপারেশন নিশ্চিত করে। মেশিনটি ব্যতিক্রমী নির্ভুলতা সরবরাহ করে, উচ্চ কাজের নির্ভুলতা নিশ্চিত করে।
প্রোডাক্ট কনফিগারেশনঃ
| মডেল |
PHD1010 |
| ওয়ার্কপিসের আকার |
LxW (মিমি) |
১০০০x১০০০ |
| ওয়ার্কবেঞ্চের টি-স্লটের প্রস্থ (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
কুইটি। |
1 |
| স্পিন্ডল কোপ |
বিটিআই |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ (মিমি) |
Φ50 |
| সর্বাধিক বেধ (মিমি) |
≤১৮০ |
| ট্যাপিং ব্যাসার্ধ |
M3-M20 |
| স্পিন্ডল স্পিড (r/min) |
৩০-৩০০০ |
| সার্ভো স্পিন্ডেল মোটরের শক্তি (কেডব্লিউ) |
11 |
| পাওয়ার হেডের পাশের গতি (এক্স অক্ষ) |
সর্বাধিক অনুভূমিক স্ট্রোক (মিমি) |
1000 |
| পার্শ্বীয় গতির গতি (r/min) |
০-৮ |
| পার্শ্বীয় গতির জন্য সার্ভো মোটরের শক্তি (কেডব্লিউ) |
2.4 |
| গ্যান্ট্রি লম্বা গতি (Y অক্ষ) |
সর্বাধিক ফিড স্ট্রোক (মিমি) |
1000 |
| ফিড চলমান গতি (মি/মিনিট) |
০-৮ |
| ফিড সার্ভো মোটরের শক্তি (কেডব্লিউ) |
2.4 |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বাধিক স্ট্রোক (মিমি) |
400 |
| গতি (m/min) |
০-৮ |
| সার্ভো মোটরের শক্তি (কেডব্লিউ) |
2.4 |
| তিন অক্ষের অবস্থান সঠিকতা |
এক্স/ওয়াই/জেড/এ/বি/সি (মিমি) |
±0.02/1000 |
| তিন-অক্ষ পুনরাবৃত্তি অবস্থান সঠিকতা |
এক্স/ওয়াই/জেড/এ/বি/সি (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক সিস্টেম |
CNC সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্কের ধরন (ঐচ্ছিক) |
24 টি সরঞ্জাম অবস্থান |
| সামগ্রিক আকার |
LxWxH (মি) |
3.২x২.২x২.2 |
পণ্যের বৈশিষ্ট্য
1মেশিনের ফ্রেম শরীর এবং ক্রসbeam একটি welded fabricated কাঠামো থেকে নির্মিত হয়, চমৎকার নির্ভুলতা নিশ্চিত করার জন্য ব্যাপক পক্বতা তাপ চিকিত্সা অনুসরণ।তির্যক স্লাইডিং টেবিল, এবং রাম সবই ঢালাই লোহা থেকে তৈরি।
2এক্স-অক্ষের উভয় পাশে দ্বৈত সার্ভো ড্রাইভ সিস্টেম Y এবং X অক্ষের মধ্যে সর্বোত্তম বর্গাকারতা বজায় রেখে, গ্যারেন্ট্রিটির সুনির্দিষ্ট সমান্তরাল চলাচল নিশ্চিত করে।
3ওয়ার্কটেবিলটি ঢালাই লোহার তৈরি, যা স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
4. ড্রিলিং স্পিন্ডলটি একটি শক্ত, উচ্চ-নির্ভুলতা BT40 টাইপ, একটি অভ্যন্তরীণ শীতল সিস্টেমের সাথে সজ্জিত এবং সহজ সরঞ্জাম পরিবর্তন করার জন্য ডিজাইন করা হয়েছে। স্পিন্ডল গতি 30 থেকে 3000 RPM এর মধ্যে পরিবর্তিত হয়।
5. কাজের টেবিলের উভয় পাশে, দুটি প্লেট-চেইন টাইপ চিপ অপসারণ সিস্টেম ইনস্টল করা আছে। এই সিস্টেমগুলি কার্যকরভাবে স্ক্র্যাপ এবং শীতল তরল সংগ্রহ করে, শীতল তরল পুনর্ব্যবহার এবং পুনরায় ব্যবহারের অনুমতি দেয়।
6. মেশিনটি দ্বৈত শীতল সিস্টেমের সাথে সজ্জিত হয় যা অভ্যন্তরীণ এবং বাহ্যিক শীতলতা নিশ্চিত করে পর্যাপ্ত চাপ এবং প্রবাহের হার।এটিতে একটি শীতল তরল স্তর পর্যবেক্ষণ সিস্টেম রয়েছে যা ড্রিলিং টুলের জন্য পর্যাপ্ত তৈলাক্তকরণ এবং শীতলকরণের নিশ্চয়তা দেয়.
7. মেশিনে একটি স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম অন্তর্ভুক্ত রয়েছে, যা গাইড রেল, বল স্ক্রু এবং রোলার বিয়ারিংয়ের মতো গুরুত্বপূর্ণ চলমান উপাদানগুলিতে ধারাবাহিক এবং নির্ভরযোগ্য তৈলাক্তকরণ সরবরাহ করে,এইভাবে এই মূল অংশগুলির বর্ধিত জীবনকাল নিশ্চিত করা.
8. সিএনসি নিয়ন্ত্রণ ব্যবস্থা হল 828 ডি, উন্নত কার্যকারিতা, স্বয়ংক্রিয় সিএডি-সিএএম প্রোগ্রামিং, ব্যবহারকারী-বান্ধব অপারেশন, পাশাপাশি স্বয়ংক্রিয় সতর্কতা এবং ত্রুটি ক্ষতিপূরণ প্রদান করে।
9. সমালোচনামূলক আউটসোর্সিং উপাদান, রৈখিক রোলার গাইড রেল, বল স্ক্রু, সার্ভো মোটর এবং ড্রাইভার, স্পিন্ডল, সিএনসি নিয়ন্ত্রণ ব্যবস্থা, হাইড্রোলিক পাম্প, ভালভ এবং শীতল পাম্প সহ,বিশ্বখ্যাত ব্র্যান্ড থেকে আসে, যা মেশিনের ব্যতিক্রমী নির্ভরযোগ্যতা এবং স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে।

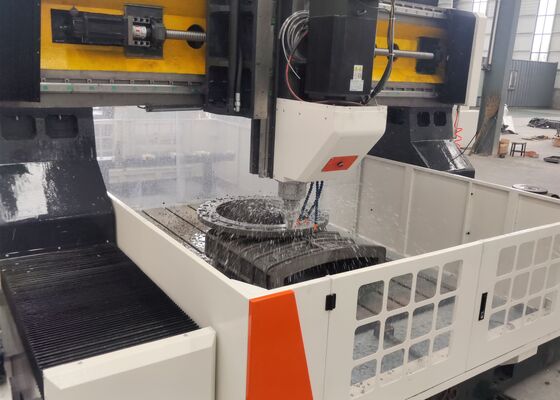

সিএনসি গ্যান্ট্রি প্লেট কাটার মেশিনটি একটি শক্তিশালী শিল্প সমাধান, যা প্লেট-আকৃতির উপাদান এবং কাঠামোগত অংশগুলির সুনির্দিষ্ট প্রক্রিয়াকরণের জন্য সাবধানে ডিজাইন করা হয়েছে।এই মেশিন বিশেষভাবে যেমন flanges যেমন workpieces হ্যান্ডলিং জন্য অপ্টিমাইজ করা হয়, ডিস্ক, রিং, এবং সমতল প্লেট, যদি উপাদান বেধ মেশিনের নির্দিষ্ট কার্যকর মেশিনিং পরিসীমা মধ্যে হয়।
ইস্পাত কাঠামো উত্পাদন উদ্ভিদ এই প্লেট ড্রিলিং মেশিন কাঠামো প্লেট এবং সংযোগ উপাদান উপর সুনির্দিষ্ট ড্রিলিং এবং ফ্রিলিং অপারেশন সঞ্চালন,ইস্পাত কাঠামোর শক্তিশালী সমাবেশের জন্য একটি শক্ত ভিত্তি প্রদান করেবায়ু শক্তি ক্ষেত্রে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য অত্যন্ত নির্ভুল যন্ত্রপাতি সরবরাহ করে যা এই উপাদানগুলি চরম পরিবেশের অবস্থার প্রতিরোধ করতে পারে তা নিশ্চিত করে।শক্তিশালী বাতাস এবং তাপমাত্রা ওঠানামা সহ. সেতু নির্মাণ প্রকল্পের জন্য, সরঞ্জামগুলি সেতুর গ্রিড এবং সমর্থনগুলি প্রক্রিয়া করে,সেতুর দীর্ঘায়িত সেবা জীবন জুড়ে গতিশীল লোড সহ্য করতে সক্ষম স্থিতিশীল এবং দীর্ঘস্থায়ী সংযোগ গঠনের বিষয়টি নিশ্চিত করা.
