পেট্রোকেমিক্যাল সরঞ্জাম উত্পাদন সিএনসি স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন ড্রিলিং মেশিন জাহাজ নির্মাণ শিল্প
পণ্যের পরিচিতি:

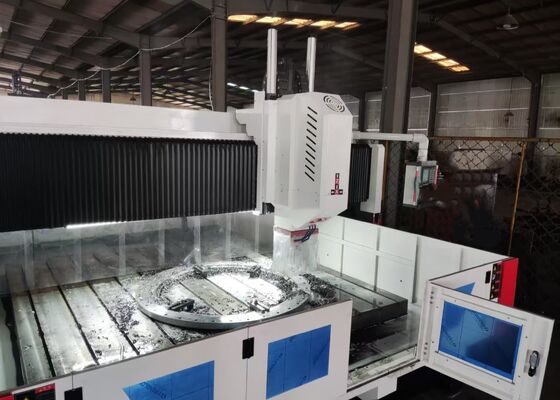

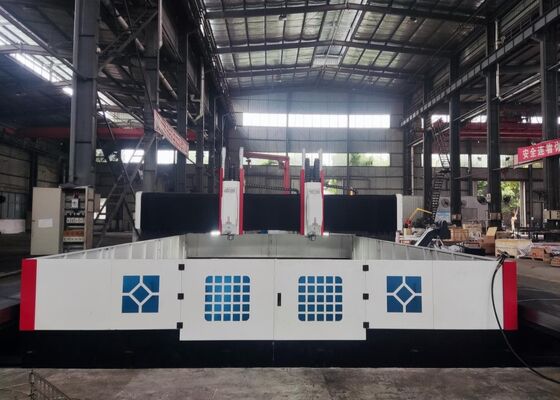

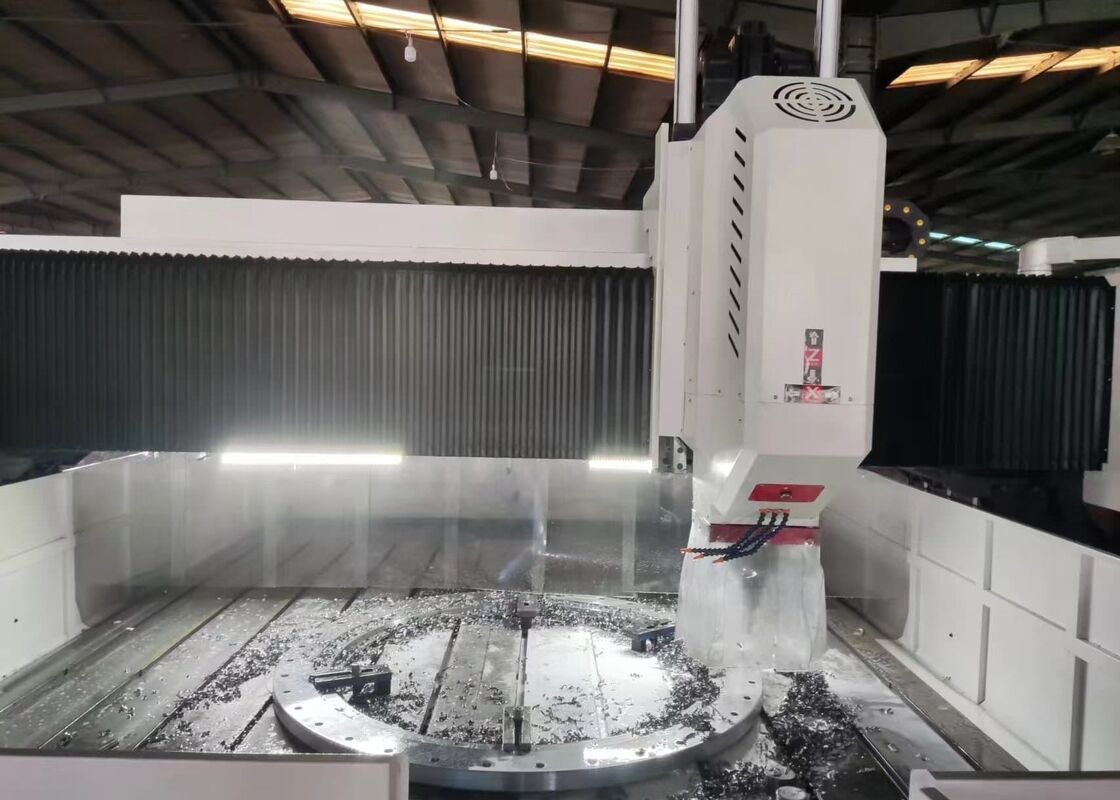

এই মেশিনটি একটি গ্যান্ট্রি-টাইপ মোবাইল সিএনসি হাই-স্পিড ড্রিলিং এবং মিলিং মেশিন, যা প্রধানত ইস্পাত প্লেট, ফ্ল্যাঞ্জ, হিট এক্সচেঞ্জার, টিউব শীট এবং স্লিভিং রিং-এর মতো উপাদানগুলিতে ড্রিলিং, ট্যাপ করা এবং মিলিং অপারেশনের জন্য ডিজাইন করা হয়েছে। এটি অভ্যন্তরীণ শীতলীকরণ সহ উচ্চ-গতির ড্রিলিংয়ের জন্য কার্বাইড ড্রিল ব্যবহারের সমর্থন করে। মেশিনটি বাস নিয়ন্ত্রণের জন্য KND বা CNC সিস্টেম দিয়ে সজ্জিত, যা সহজে পরিচালনা এবং অটোমেশন সক্ষম করে। এটি উচ্চ নির্ভুলতা, বহুমুখিতা এবং মাল্টি-ভ্যারাইটি ক্ষমতা সহ ছোট থেকে মাঝারি আকারের ব্যাচগুলির দক্ষ উৎপাদনের জন্য আদর্শ।
পণ্যের কনফিগারেশন:
| মডেল |
PHD4080 |
| ওয়ার্কপিস আকার |
LxW (মিমি) |
4000x8000 |
| টি-স্লট প্রস্থ ওয়ার্কবেঞ্চ (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ। |
1 বা 2 |
| স্পিন্ডল টেপার |
BT50 |
| সর্বোচ্চ। ড্রিলিং ব্যাস (মিমি) |
Φ90 |
| সর্বোচ্চ। পুরুত্ব (মিমি) |
≤300 |
| ট্যাপিং ব্যাস |
M3-M36 |
| স্পিন্ডল গতি (আর/মিনিট) |
30~3000 |
| সার্ভো স্পিন্ডল মোটর পাওয়ার (kW) |
22/30/37 |
| পাওয়ার হেডের পার্শ্বীয় চলাচল (X অক্ষ) |
সর্বোচ্চ। অনুভূমিক স্ট্রোক (মিমি) |
4000 |
| পার্শ্বীয় চলাচলের গতি (আর/মিনিট) |
0~6 |
| পার্শ্বীয় চলাচলের জন্য সার্ভো মোটর পাওয়ার (kW) |
3.6 |
| গ্যান্ট্রি অনুদৈর্ঘ্য চলাচল (Y অক্ষ) |
সর্বোচ্চ। ফিড স্ট্রোক (মিমি) |
8000 |
| ফিড মুভিং স্পিড (মি/মিনিট) |
0~6 |
| ফিড সার্ভো মোটর পাওয়ার (kW) |
3.6/5.5 |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বোচ্চ। স্ট্রোক (মিমি) |
1400 |
| মুভিং স্পিড (মি/মিনিট) |
0~4 |
| সার্ভো মোটর পাওয়ার (kW) |
3.6 |
| তিন-অক্ষ পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.015/1000 |
| তিন-অক্ষ পুনরাবৃত্তি পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক ব্যবস্থা |
সিএনসি সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্ক টাইপ (ঐচ্ছিক) |
24 টুল পজিশন |
| সামগ্রিক আকার |
LxWxH (মি) |
13x6.9x6.2 |
পণ্যের বৈশিষ্ট্য
1. মেশিনটি প্রধানত একটি বেড, ওয়ার্কটেবিল, মুভেবল গ্যান্ট্রি, ভার্টিকাল র্যাম-টাইপ স্পিন্ডল হেড, হাইড্রোলিক সিস্টেম, নিউম্যাটিক সিস্টেম, কুলিং সিস্টেম, সেন্ট্রালাইজড লুব্রিকেশন সিস্টেম, ইলেকট্রিক্যাল কন্ট্রোল সিস্টেম এবং একটি অটোমেটিক চিপ রিমুভাল সিস্টেম নিয়ে গঠিত।
2. এই সিরিজের মেশিনগুলিতে, ওয়ার্কটেবিল এবং গ্যান্ট্রি আলাদা থাকে, গ্যান্ট্রি দুটি বেসের উপর দিয়ে চলাচল করে। এই ডিজাইনটি প্রক্রিয়াকরণের স্থিতিশীলতা এবং নির্ভুলতা উল্লেখযোগ্যভাবে উন্নত করে এবং উচ্চ লোড-বহন ক্ষমতা প্রদান করে।
3. ওয়ার্কটেবিল উচ্চ-মানের ধূসর ঢালাই লোহা দিয়ে তৈরি।
মেশিন বেড এবং ওয়ার্কটেবিল উচ্চ-গ্রেডের ধূসর ঢালাই লোহা (HT300) দিয়ে তৈরি, যা দুটি টেম্পারিং হিট ট্রিটমেন্টের মাধ্যমে স্ট্রেস রিলিফ করা হয়েছে। ড্রিলিং প্রক্রিয়ার সময় উৎপন্ন অনুরণন কমাতে এবং কার্বাইড ড্রিলের পরিষেবা জীবন বাড়ানোর জন্য, বেড এবং ওয়ার্কটেবিলকে স্বাধীন উপাদান হিসাবে ডিজাইন করা হয়েছে।
1. স্বয়ংক্রিয় চিপ অপসারণ এবং সঞ্চালনকারী শীতলীকরণ ব্যবস্থা অ-উৎপাদনশীল ডাউনটাইম কমিয়ে দেয় এবং শ্রমের তীব্রতা হ্রাস করে। অপারেটরের কেবল ওয়ার্কপিস লোড এবং আনলোড করতে এবং ড্রিল প্রতিস্থাপন করতে হবে।
2. মেশিনটি তাইওয়ান-নির্মিত BT50 স্পিন্ডল দিয়ে সজ্জিত, যা অভ্যন্তরীণ শীতলীকরণ এবং উচ্চ নির্ভুলতা সহ। এটি কার্বাইড ড্রিলের সাথে সামঞ্জস্যপূর্ণ। এছাড়াও, মেশিনটি একটি নিউম্যাটিক টুল চেঞ্জ সিলিন্ডার ব্যবহার করে, যা টুল পরিবর্তন সহজ করে তোলে। উচ্চ-শক্তির প্রধান স্পিন্ডল মোটর একটি সার্ভো-চালিত সিনক্রোনাস বেল্ট দ্বারা চালিত হয়, যা এটিকে ঘূর্ণন গতির বিস্তৃত পরিসর সমর্থন করতে দেয়।
3. এই সিএনসি ড্রিলিং মেশিনটি ওয়ার্কপিসের নির্দিষ্ট বৈশিষ্ট্য এবং নির্ভুলতার প্রয়োজনীয়তার উপর ভিত্তি করে তৈরি করা হয়েছে। এর কমপ্যাক্ট ডিজাইন এবং নমনীয়তা সর্বোত্তম কর্মক্ষমতা নিশ্চিত করে, কার্যকরভাবে প্রক্রিয়াকরণের চাহিদা পূরণ করে। ছিদ্রগুলি বৃত্তাকার বা রৈখিক প্যাটার্নে সাজানো হোক না কেন, মেশিনটি দ্রুত এবং নির্ভুল ফলাফল প্রদান করে। অতএব, এটি একটি অত্যন্ত সাশ্রয়ী সমাধান।
সিএনসি গ্যান্ট্রি প্লেট কাটিং মেশিন হল একটি শক্তিশালী শিল্প সমাধান, যা প্লেট-টাইপ উপাদান এবং কাঠামোগত অংশগুলির নির্ভুল প্রক্রিয়াকরণের জন্য যত্ন সহকারে তৈরি করা হয়েছে। এই সরঞ্জামটি বিশেষভাবে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো ওয়ার্কপিসগুলি পরিচালনা করার জন্য তৈরি করা হয়েছে, যদি উপাদানের পুরুত্ব মেশিনের নির্দিষ্ট কার্যকর মেশিনিং ক্ষমতার মধ্যে থাকে।
ইস্পাত কাঠামো উত্পাদন সুবিধাগুলিতে, এই প্লেট ড্রিলিং মেশিনটি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলিতে নির্ভুল ড্রিলিং এবং মিলিং অপারেশন সম্পাদন করে, ইস্পাত কাঠামোর শক্তিশালী সমাবেশের জন্য একটি নির্ভরযোগ্য ভিত্তি সরবরাহ করে। বায়ু শক্তি খাতে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য উচ্চ-নির্ভুলতা মেশিনিং সরবরাহ করে—অত্যাবশ্যকীয় প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি চরম বাতাস এবং তাপমাত্রার ওঠানামা সহ কঠোর পরিবেশগত পরিস্থিতি সহ্য করতে পারে। সেতু নির্মাণ প্রকল্পের জন্য, সরঞ্জামটি সেতু গার্ডার এবং সাপোর্টগুলি প্রক্রিয়া করে, স্থিতিশীল এবং টেকসই সংযোগ তৈরি নিশ্চিত করে যা সেতুর দীর্ঘ পরিষেবা জীবন জুড়ে গতিশীল লোড সহ্য করতে সক্ষম।
