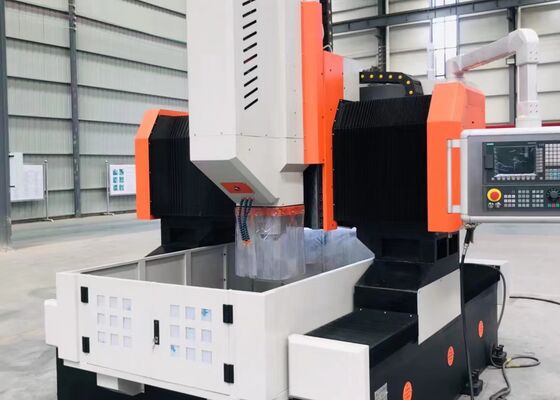

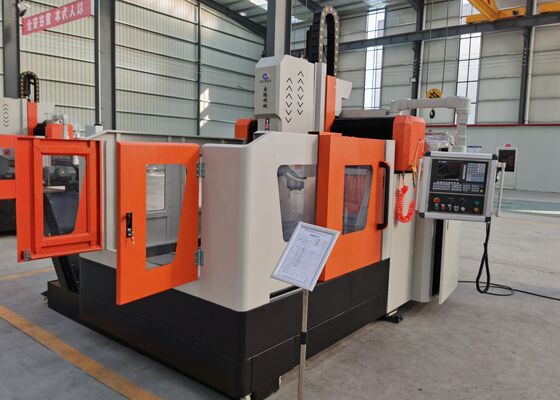

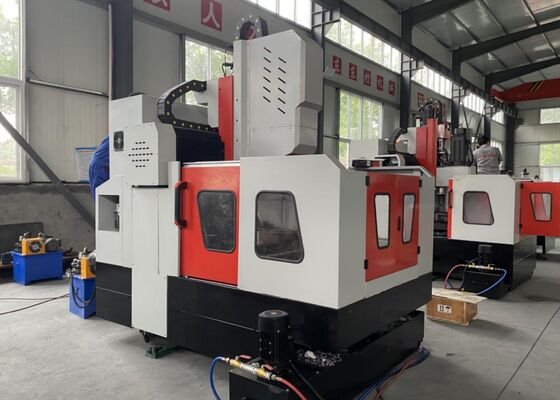

মডেল PHD1212 সিএনসি গ্যান্ট্রি ফ্ল্যাঞ্জ বয়লার ড্রিলিং মেশিন 0~8 M/Min Z অক্ষ মুভিং স্পিড
পণ্যের পরিচিতি
সিএনসি গ্যান্ট্রি-টাইপ ড্রিলিং এবং মিলিং মেশিনটি বিশেষভাবে প্লেট ওয়ার্কপিস এবং স্ট্রাকচারাল কম্পোনেন্টগুলিতে ড্রিলিং, চ্যামফারিং, ট্যাপ্পিং এবং মিলিং অপারেশন সম্পাদনের জন্য ডিজাইন করা হয়েছে। এটি ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো আইটেমগুলি প্রক্রিয়া করতে সক্ষম, যার পুরুত্ব প্যারামিটারগুলি মেশিনের সংজ্ঞায়িত কার্যকর প্রক্রিয়াকরণ সীমার সাথে কঠোরভাবে মেনে চলে। মেশিনটি মনোলিথিক এবং কম্পোজিট উপাদানগুলিতে থ্রু-হোল এবং ব্লাইন্ড হোল উভয়ই মেশিনিং সমর্থন করে। সম্পূর্ণ মেশিনিং চক্র জুড়ে ডিজিটাল নিয়ন্ত্রণের সাথে সম্পূর্ণরূপে সমন্বিত, এটি অপারেশনের সহজতা এবং ব্যতিক্রমী দক্ষতা নিশ্চিত করে। এই মেশিনটি স্বয়ংক্রিয় উৎপাদনের জন্য আদর্শভাবে উপযুক্ত, মাল্টি-ভ্যারাইটি এবং বড় আকারের উত্পাদন অ্যাপ্লিকেশনগুলির চাহিদা মেটাতে উচ্চ-নির্ভুল ফলাফল সরবরাহ করে।
স্পেসিফিকেশন:
| ওয়ার্কপিস সাইজ |
দৈর্ঘ্য x প্রস্থ |
1200x1200 মিমি |
| গ্যান্ট্রি উচ্চতা |
750 মিমি |
| ওয়ার্কবেঞ্চ |
টি-স্লট প্রস্থ |
18 মিমি |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
1 |
| স্পিন্ডল টেপার |
BT50 |
|
সর্বোচ্চ ড্রিলিং ব্যাস
(সাধারণ কার্বন ইস্পাত)
|
Φ60 মিমি |
| ট্যাপিং ব্যাস |
M3-M28 |
| স্পিন্ডল গতি |
30~3000 আর/মিনিট |
| সার্ভো স্পিন্ডল মোটর পাওয়ার |
22kW |
| স্পিন্ডলের নীচের প্রান্ত থেকে ওয়ার্কটেবল পর্যন্ত দূরত্ব |
200-750 মিমি |
|
পাওয়ার হেডের পার্শ্বীয় চলাচল(X অক্ষ)
|
সর্বোচ্চ অনুভূমিক স্ট্রোক |
1200 মিমি |
| পার্শ্বীয় মুভিং স্পিড |
0~8 আর/মিনিট |
| পার্শ্বীয় মুভমেন্টের জন্য সার্ভো মোটর পাওয়ার |
2.4kW |
| গ্যান্ট্রি অনুদৈর্ঘ্য মুভমেন্ট (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক |
1200 মিমি |
| ফিড মুভিং স্পিড |
0~8 মি/মিনিট |
| ফিড সার্ভো মোটর পাওয়ার |
2.4kW |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক |
550 মিমি |
| মুভিং স্পিড |
0~8 মি/মিনিট |
| সার্ভো মোটর পাওয়ার |
2.8kW (ব্রেক) |
| থ্রি-অ্যাক্সিস পজিশনিং অ্যাকুরেসি |
X/Y/Z/A/B/C |
±0.015/1000 মিমি |
| থ্রি-অ্যাক্সিস রিপিট পজিশনিং অ্যাকুরেসি |
X/Y/Z/A/B/C |
±0.01/1000 মিমি |
| সামগ্রিক আকার |
দৈর্ঘ্য x প্রস্থ x উচ্চতা |
4000x3800x2800 মিমি |
পণ্যের বৈশিষ্ট্য
1. ট্রান্সমিশন সিস্টেম
তাইওয়ান থেকে প্রাপ্ত উচ্চ-নির্ভুল গাইড রেল এবং স্লাইডারগুলি মসৃণ কর্মক্ষমতা নিশ্চিত করার জন্য বিশেষভাবে ডিজাইন করা হয়েছে এবং একই সাথে সরঞ্জামের লোড-বহন ক্ষমতা উল্লেখযোগ্যভাবে বৃদ্ধি করে। X-অক্ষ এবং Z-অক্ষ যথাক্রমে দুটি এবং চারটি রোলিং লিনিয়ার গাইড দিয়ে সজ্জিত, যা পার্শ্বীয় এবং অনুদৈর্ঘ্য উভয় নড়াচড়ার জন্য গাইড এবং লোড-বহনকারী উপাদান হিসাবে কাজ করে। এই ব্যবস্থা উচ্চ-গতির ড্রিলিং অপারেশনের জন্য প্রযুক্তিগত চাহিদা সম্পূর্ণরূপে পূরণ করে। পাওয়ার ট্রান্সমিশনের ক্ষেত্রে, X-অক্ষ এবং Z-অক্ষ উভয়ই এসি সার্ভো মোটর দ্বারা চালিত হয়, যা নির্ভুল রৈখিক স্থানান্তরের জন্য রোটেশনাল মোশনকে রূপান্তর করতে নির্ভুল বল স্ক্রু চালায়।
Y-অক্ষ দুটি শক্তিশালী রোলিং লিনিয়ার গাইড দিয়ে সজ্জিত, প্রতিটি দুটি বর্গাকার রেল স্লাইডার দিয়ে লাগানো, যা Y-অক্ষ স্লাইডিং মেকানিজম তৈরি করে। এই কনফিগারেশনটি কেবল গ্যান্ট্রি ফ্রেমের কঠোরতা এবং শক্তির কঠোর প্রয়োজনীয়তা পূরণ করে না, বরং কম ঘর্ষণ সহগ, উচ্চ-গতির চলাচল, উন্নত কম্পন ড্যাম্পিং এবং দীর্ঘ অপারেশনাল জীবনকাল সহ বেশ কয়েকটি প্রযুক্তিগত সুবিধা প্রদান করে। পাওয়ার ট্রান্সমিশনের জন্য, Y-অক্ষ সিঙ্ক্রোনাস সার্ভো মোটর ড্রাইভ প্রযুক্তি ব্যবহার করে, যা নির্ভুল CNC মেশিনিং অপারেশন নিশ্চিত করতে Y-অক্ষ ওয়ার্কবেঞ্চের নির্ভুল রৈখিক গতি সক্ষম করে বল স্ক্রুগুলিকে একই সাথে চালায়।
2. স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম এবং সুরক্ষা ব্যবস্থা:
এই মেশিনটি তাইওয়ান-নির্মিত ভলিউমেট্রিক আংশিক-চাপ স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম দিয়ে সজ্জিত, যা গাইড রেল, লিড স্ক্রু এবং র্যাকগুলির মতো চলমান উপাদানগুলিতে সম্পূর্ণ, কোণ-মুক্ত লুব্রিকেশন সরবরাহ করে, যার ফলে মেশিনের পরিষেবা জীবনকাল অনেক দীর্ঘ হয়। X-অক্ষ এবং Y-অক্ষ ডাস্টপ্রুফ কভার দ্বারা সুরক্ষিত থাকে, যখন ওয়ার্কবেঞ্চের চারপাশে জলরোধী স্প্ল্যাশ গার্ড ইনস্টল করা হয়, যা অপারেশনের সময় উন্নত সুরক্ষা প্রদান করে।
3. কেন্দ্রীয় কুল্যান্ট ডেলিভারি সিস্টেম:
এই মেশিনটিতে একটি স্ট্যান্ডার্ড কেন্দ্রীয় কুল্যান্ট ডেলিভারি সিস্টেম রয়েছে। অভ্যন্তরীণ কুল্যান্ট সঞ্চালন কার্যকরভাবে মেশিনিংয়ের সময় টুলে লোহার চিপ লেগে থাকা প্রতিরোধ করে, যার ফলে টুলের ক্ষয় হ্রাস পায়, টুলের জীবনকাল বৃদ্ধি পায় এবং ওয়ার্কপিসের পৃষ্ঠের ফিনিস উন্নত হয়। টুলের টিপে উচ্চ-চাপের কুল্যান্ট আউটলেট ওয়ার্কপিসের পৃষ্ঠ এবং উচ্চ-গতির রোটারি জয়েন্ট উভয়ের জন্য নির্ভরযোগ্য সুরক্ষা নিশ্চিত করে, দূষক দ্বারা সৃষ্ট বাধা প্রতিরোধ করে এবং ওয়ার্কপিসের গুণমান এবং সামগ্রিক অপারেশনাল দক্ষতা উভয়ই উন্নত করে।
প্লেট এবং শীট মেটালে ড্রিলিং এবং মার্কিং অপারেশনের জন্য ডিজাইন করা এই উন্নত সিএনসি গ্যান্ট্রি-টাইপ শিল্প সরঞ্জামটি প্লেট-সদৃশ উপাদান এবং কাঠামোগত অংশগুলির নির্ভুল মেশিনিংয়ের জন্য নির্ভুলভাবে তৈরি করা হয়েছে। বিশেষভাবে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো ওয়ার্কপিসগুলি প্রক্রিয়াকরণের জন্য তৈরি করা হয়েছে, এটি একটি গুরুত্বপূর্ণ স্পেসিফিকেশনে নির্মিত হয়েছে, যা নিশ্চিত করে যে এই ওয়ার্কপিসগুলির পুরুত্ব মেশিনের পূর্বনির্ধারিত কার্যকর মেশিনিং প্যারামিটারগুলির সাথে কঠোরভাবে মেনে চলে।
ইস্পাত কাঠামো উত্পাদন সুবিধাগুলিতে, এই সরঞ্জামটি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলিতে নির্ভুল ড্রিলিং এবং মিলিং অপারেশন সম্পাদন করে, ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি শক্তিশালী ভিত্তি স্থাপন করে। বায়ু শক্তি খাতে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য উচ্চ-নির্ভুল মেশিনিং সমাধান সরবরাহ করে—গুরুত্বপূর্ণ অপারেশন যা নিশ্চিত করে যে এই উপাদানগুলি চরম পরিবেশগত অবস্থার (যেমন, শক্তিশালী বাতাস, তাপমাত্রার ওঠানামা) প্রতিরোধ করতে সক্ষম। সেতু নির্মাণ প্রকল্পগুলির জন্য, সরঞ্জামটি সেতু গার্ডার এবং সাপোর্ট ব্র্যাকেটগুলি প্রক্রিয়া করে, শক্তিশালী, টেকসই সংযোগ তৈরি করতে সক্ষম করে যা সেতুর দীর্ঘ পরিষেবা জীবনকাল জুড়ে গতিশীল লোড প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে।
