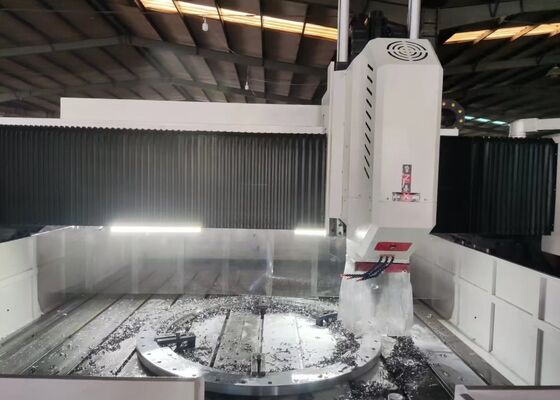

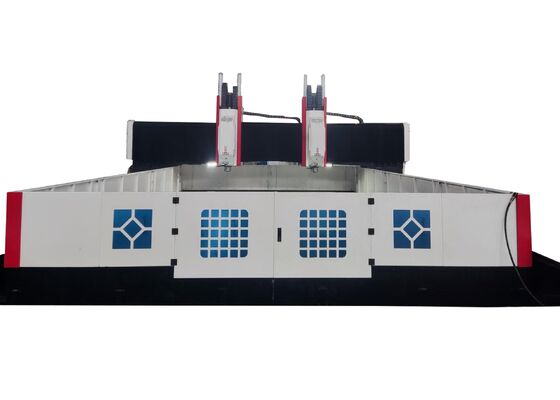

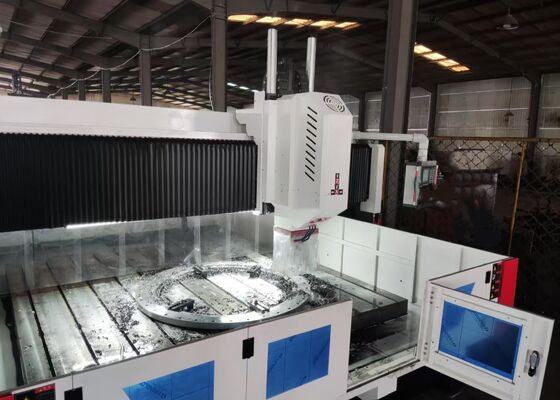

মডেল PHD6060 সিএনসি প্লেট ড্রিলিং এবং মিলিং মেশিন 22KW সার্ভো স্পিন্ডেল মোটর পাওয়ার

মডেল PHD6060 সিএনসি প্লেট ড্রিলিং এবং ফ্রিলিং মেশিন 22KW সার্ভো স্পিন্ডল মোটর শক্তি

প্রয়োগ:

এই কাস্টম-ডিজাইন করা সিএনসি গ্যান্ট্রি টাইপ ফ্ল্যাঞ্জ ড্রিলিং এবং ফ্রিলিং মেশিনটি ড্রিলিং, চ্যামফারিং, ট্যাপিং, ফ্রিলিং সহ মেশিনিং অপারেশনগুলির একটি বিস্তৃত পরিসীমা সম্পাদন করতে ডিজাইন করা হয়েছে,এবং বিরক্তিকর, প্লেট টাইপ workpieces এবং কাঠামোগত সমন্বয় উপর। এটি যেমন flanges, ডিস্ক, রিং আকৃতির অংশ, এবং প্লেট জন্য উচ্চ দক্ষতা গর্ত machining ক্ষমতা প্রদান করে,নির্দিষ্ট বেধ পরিসীমা মধ্যেএই মেশিনটি পারফেক্ট হোলস এবং ব্লাইন্ড হোলস উভয়ই প্রক্রিয়াজাত করতে সক্ষম, যা একক উপাদান উপাদানগুলির পাশাপাশি যৌগিক উপাদান কাজের টুকরোগুলির সাথে ব্যতিক্রমী সামঞ্জস্যতা প্রদর্শন করে।উন্নত ডিজিটাল নিয়ন্ত্রণ প্রযুক্তি দিয়ে সজ্জিত, এই মেশিনটি অপারেশন সহজ এবং সুবিধাজনকতা নিশ্চিত করে। এটি উচ্চ নির্ভুলতা স্বয়ংক্রিয় উত্পাদন সক্ষম, বিভিন্ন workpiece ধরনের প্রক্রিয়াকরণ প্রয়োজন accommodates,এবং বড় আকারের উত্পাদন প্রয়োজনীয়তা সমর্থন.

স্পেসিফিকেশনঃ

সরঞ্জাম কাঠামোঃ

এই সিএনসি গ্যারেন্ট্রি ড্রিলিং এবং চিহ্নিতকরণ মেশিনটি বিশেষভাবে কাস্ট আয়রন বিছানা ওয়ার্কবেঞ্চ, একটি চলনশীল গ্যারেন্ট্রি কাঠামো, একটি ক্রসিং স্যাডল, একটি ড্রিলিং-ফ্রিলিং পাওয়ার ইউনিট,একটি স্বয়ংক্রিয় তৈলাক্তকরণ এবং নিরাপত্তা ব্যবস্থা, একটি পুনরায় সঞ্চালিত শীতল মডিউল, একটি সংখ্যাগত নিয়ন্ত্রণ (এনসি) সিস্টেম, এবং একটি বৈদ্যুতিক নিয়ন্ত্রণ মডিউল। রোলিং গাইডলাইনস দিয়ে সজ্জিত,মেশিন ব্যতিক্রমী লোড বহন ক্ষমতা এবং সঠিক গতি নিয়ন্ত্রণ নিশ্চিত করে, যখন উচ্চ নির্ভুলতা বল স্ক্রু ড্রাইভ সিস্টেম অসামান্য অবস্থান সঠিকতা এবং ধারাবাহিক অপারেশন পুনরাবৃত্তিযোগ্যতা প্রদান।

পণ্যের বৈশিষ্ট্য

1ড্রিলিং পাওয়ার হেড
ড্রিলিং পাওয়ার হেড একটি বিশেষ সার্ভো চালিত স্পিন্ডল মোটর দিয়ে সজ্জিত,একটি কাস্টম ইঞ্জিনিয়ারিং যথার্থ স্পিন্ডল চালানোর জন্য গতি হ্রাস এবং টর্ক বৃদ্ধি করার জন্য একটি দাঁতযুক্ত সিঙ্ক্রোনস বেল্ট ব্যবহারস্পিন্ডলটিতে ছয়টি সারির জাপানি কৌণিক যোগাযোগের ভারবহন ব্যবস্থা রয়েছে (সামনে চারটি এবং পিছনে দুটি ভারবহন), যা অবিচ্ছিন্ন গতি সামঞ্জস্যের অনুমতি দেয়।বায়ুসংক্রান্ত টুল চেঞ্জারের সাথে একীভূত, স্পিন্ডল দ্রুত এবং দক্ষ সরঞ্জাম বিনিময় সহজতর করে। ফিড গতি একটি বল স্ক্রু সংযুক্ত একটি servo মোটর দ্বারা চালিত হয়।উভয় X এবং Y অক্ষ সমন্বিত আন্দোলন সমর্থন এবং আধা বন্ধ লুপ নিয়ন্ত্রণ ব্যবহার, রৈখিক এবং বৃত্তাকার অন্তর্ভুক্তি সক্ষম করে। স্পিন্ডল নাকটি একটি BT50 কোপিয়ার গর্ত দিয়ে ডিজাইন করা হয়েছে এবং একটি উচ্চ গতির ঘূর্ণন জয়েন্টের সাথে যুক্ত,উচ্চ গতির ইউ-ড্রিল অপারেশনগুলিকে স্পিন্ডলের মাধ্যমে শীতল তরল সরবরাহের মাধ্যমে সক্ষম করে.

2ট্রান্সমিশন সিস্টেম
তাইওয়ানে তৈরি গাইড রেল এবং উচ্চ-নির্ভুল স্লাইডার কনফিগারেশনের বৈশিষ্ট্যযুক্ত, সিস্টেমটি মসৃণ অপারেশন এবং উন্নত ভারী লোড বহন ক্ষমতা নিশ্চিত করে।এক্স-অক্ষ পার্শ্বীয় গাইডিং এবং লোড বহনকারী উপাদান হিসাবে দ্বৈত রোলিং রৈখিক গাইড রেল ব্যবহার করেএক্স-অক্ষের ট্রান্সমিশনটি একটি এসি সার্ভো মোটর দ্বারা চালিত হয় যা একটি সুনির্দিষ্ট বল স্ক্রু সহ যুক্ত হয়, যা সঠিক রৈখিক গতি নিয়ন্ত্রণের অনুমতি দেয়।

3ট্রান্সমিশন সিস্টেম (Y- অক্ষ বিভাগ, অব্যাহত)
Y-অক্ষ দুটি ভারী দায়িত্ব রোলিং লিনিয়ার গাইড রেল উভয় পক্ষের দ্বারা সজ্জিত করা হয়, প্রতিটি গাইড রেলের সাথে সংযুক্ত তিনটি বর্গাকার রেলগাড়ি বৈশিষ্ট্যযুক্ত, যা Y-অক্ষ স্লাইডিং প্রক্রিয়া গঠন করে।এই নকশা শুধুমাত্র উচ্চ অনমনীয়তা এবং gantry ফ্রেম কাঠামোগত অখণ্ডতা জন্য উচ্চ চাহিদা পূরণ করে না কিন্তু এছাড়াও বিভিন্ন প্রযুক্তিগত সুবিধা প্রদান করে, যার মধ্যে একটি কম ঘর্ষণ সহগ, উচ্চ গতির গতি, উচ্চতর কম্পন ডিম্পিং বৈশিষ্ট্য এবং একটি বর্ধিত অপারেটিং জীবনকাল রয়েছে।ডুয়াল সার্ভো মোটর সিঙ্ক্রোন ড্রাইভ প্রযুক্তি ব্যবহার করা হয়: প্রতিটি পাশের একটি ডেডিকেটেড সার্ভো মোটর সিনক্রোনিকভাবে বল স্ক্রুটির ঘূর্ণন চালায়, গ্যারেন্ট্রি ফ্রেমের সুনির্দিষ্ট স্থানচ্যুতি সক্ষম করে এবং উচ্চ নির্ভুলতার সিএনসি মেশিনিং কাজগুলিকে সমর্থন করে।

.

এই উন্নত সিএনসি গ্যান্ট্রি শিল্প মেশিনটি প্লেট এবং শীট ধাতব উপাদানগুলিতে ড্রিলিং এবং চিহ্নিতকরণ অপারেশন সম্পাদন করার জন্য কাস্টম-ডিজাইন করা হয়েছে।প্লেট টাইপ ওয়ার্কপিস এবং কাঠামোগত সমন্বয়গুলির উচ্চ নির্ভুলতার যন্ত্রের জন্য সুনির্দিষ্টভাবে ডিজাইন করা, এটি বিশেষত ফ্ল্যাঞ্জ, ডিস্ক, রিং আকারের অংশ, ফ্ল্যাট প্লেট এবং অনুরূপ উপাদানগুলির প্রক্রিয়াকরণের সাথে সামঞ্জস্যপূর্ণ।একটি মূল অপারেটিং প্রয়োজনীয়তা হল যে workpieces এর বেধ কঠোরভাবে মেশিনের পূর্বনির্ধারিত কার্যকর যন্ত্রপাতি স্পেসিফিকেশন মেনে চলতে হবে.

ইস্পাত কাঠামো উত্পাদন ইনস্টলেশনে এই সরঞ্জামগুলি কাঠামো প্লেট এবং সংযোগকারী উপাদানগুলির উপর সুনির্দিষ্ট ড্রিলিং এবং ফ্রিলিং অপারেশন সম্পাদন করে,ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি নির্ভরযোগ্য ভিত্তি প্রদান করেবায়ু শক্তি ক্ষেত্রে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য উন্নত, উচ্চ-নির্ভুলতা মেশিনিং সমাধান সরবরাহ করে যা এই উপাদানগুলিকে কঠোর পরিবেশের অবস্থার প্রতিরোধ করতে পারে তা নিশ্চিত করে।যেমন শক্তিশালী বাতাস এবং তাপমাত্রা পরিবর্তনসেতু নির্মাণ প্রকল্পের জন্য, সরঞ্জামগুলি সেতু গ্রিড এবং সমর্থন ব্র্যাকেটগুলি প্রক্রিয়া করে, যা স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল।সেতুর দীর্ঘস্থায়ী সেবা জীবন জুড়ে গতিশীল লোড সহ্য করার জন্য ডিজাইন করা টেকসই সংযোগ.
