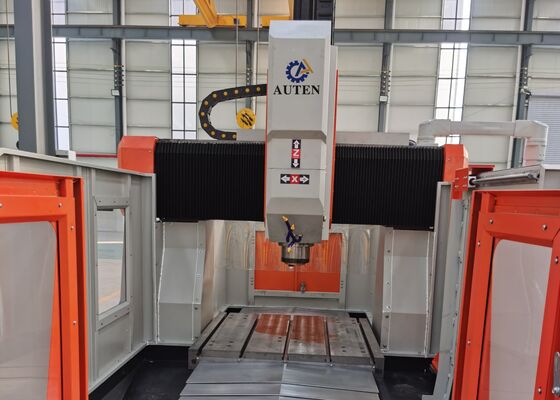

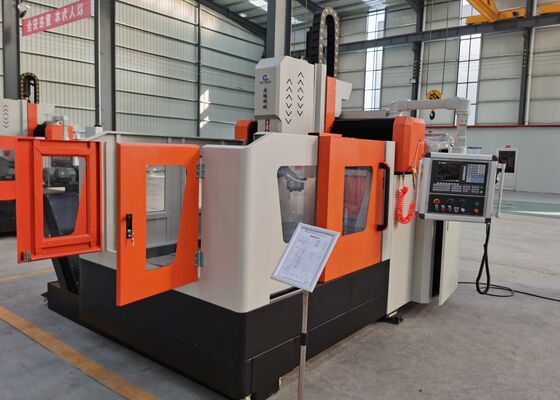

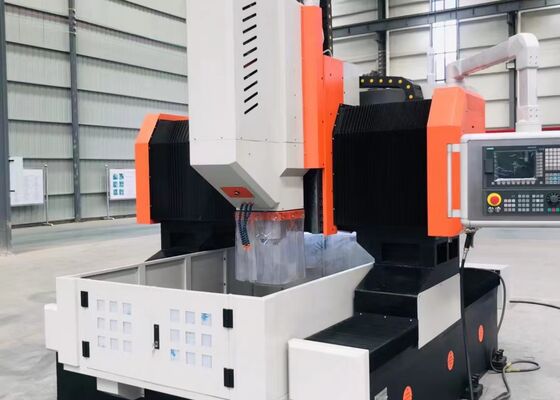

উইন্ড পাওয়ার জেনারেশন ব্যবহার পুরু প্লেট ড্রিলিং ফিক্সড ওয়ার্কটেবিল সিএনসি ড্রিলিং মেশিন প্লেট প্রসেসিং
পণ্যের পরিচিতি:
এই মেশিনটি প্রধানত টিউব শিট প্লেট এবং ফ্ল্যাঞ্জগুলির ড্রিলিংয়ের জন্য ডিজাইন করা হয়েছে, যার ছিদ্রের ব্যাস φ80mm এর কম। এর মূল কাজগুলির মধ্যে রয়েছে ড্রিলিং, রিম্মিং, বোরিং, ট্যাপপিং, চ্যামফারিং এবং মিলিং। এটি কার্বাইড এবং স্ট্যান্ডার্ড ড্রিল বিট উভয়ের সাথে সামঞ্জস্যপূর্ণ। সিএনসি নিয়ন্ত্রণ ব্যবস্থা ব্যবহারকারী-বান্ধব, যা অপারেশন সহজ করে তোলে। মেশিনটি তার কর্মক্ষমতায় ব্যতিক্রমী নির্ভুলতা প্রদান করে।
পণ্যের কনফিগারেশন:
| মডেল |
PHD1010 |
| ওয়ার্কপিস আকার |
LxW (মিমি) |
1000x1000 |
| ওয়ার্কবেঞ্চের টি-স্লট প্রস্থ (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
1 |
| স্পিন্ডল টেপার |
BT40 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
Φ50 |
| সর্বোচ্চ পুরুত্ব (মিমি) |
≤180 |
| ট্যাপপিং ব্যাস |
M3-M20 |
| স্পিন্ডল গতি (r/min) |
30~3000 |
| সার্ভো স্পিন্ডল মোটর পাওয়ার (kW) |
11 |
| পাওয়ার হেডের পার্শ্বীয় চলাচল (X অক্ষ) |
সর্বোচ্চ অনুভূমিক স্ট্রোক (মিমি) |
1000 |
| পার্শ্বীয় চলাচলের গতি (r/min) |
0~8 |
| পার্শ্বীয় চলাচলের জন্য সার্ভো মোটর পাওয়ার (kW) |
2.4 |
| গ্যান্ট্রি অনুদৈর্ঘ্য চলাচল (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক (মিমি) |
1000 |
| ফিড মুভিং স্পিড (m/min) |
0~8 |
| ফিড সার্ভো মোটর পাওয়ার (kW) |
2.4 |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক (মিমি) |
400 |
| মুভিং স্পিড (m/min) |
0~8 |
| সার্ভো মোটর পাওয়ার (kW) |
2.4 |
| তিন-অক্ষ পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.02/1000 |
| তিন-অক্ষ রিপিট পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক ব্যবস্থা |
সিএনসি সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্ক টাইপ (ঐচ্ছিক) |
24 টুল পজিশন |
| সামগ্রিক আকার |
LxWxH (মি) |
3.2x2.2x2.2 |
পণ্যের বৈশিষ্ট্য
1. মেশিনের ফ্রেম এবং ক্রসবিম একটি ঢালাই করা কাঠামোর সাথে নির্মিত, যা উচ্চ নির্ভুলতা নিশ্চিত করার জন্য ব্যাপক বার্ধক্য তাপ চিকিত্সা undergone করে। ওয়ার্কটেবিল, ট্রান্সভার্স স্লাইডিং টেবিল এবং র্যাম সবই ঢালাই লোহা থেকে তৈরি, যা উন্নত স্থায়িত্ব এবং স্থিতিশীলতা প্রদান করে।
2. X-অক্ষের উভয় পাশে ডুয়াল সার্ভো ড্রাইভ সিস্টেম গ্যান্ট্রির নির্ভুল এবং সমান্তরাল চলাচল নিশ্চিত করে, যা Y এবং X অক্ষের মধ্যে চমৎকার বর্গাকারতা নিশ্চিত করে।
3. ওয়ার্কটেবিল ঢালাই লোহা থেকে নির্মিত, যা স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
4. ড্রিলিং স্পিন্ডল একটি অনমনীয়, উচ্চ-নির্ভুল BT40 টাইপ, যা দক্ষ অপারেশনের জন্য একটি অভ্যন্তরীণ কুলিং সিস্টেম এবং সহজ টুল পরিবর্তনের জন্য সজ্জিত। স্পিন্ডল গতি 30 থেকে 3000 rpm পর্যন্ত।
5. ওয়ার্কটেবিলের উভয় পাশে দুটি প্লেট-চেইন টাইপ স্ক্র্যাপ অপসারণ ডিভাইস ইনস্টল করা আছে। এই ডিভাইসগুলি স্ক্র্যাপ এবং কুল্যান্ট সংগ্রহ করে, যা কুলিং তরলের দক্ষ পুনর্ব্যবহারের অনুমতি দেয়।
6. মেশিনটি দুটি কুলিং পদ্ধতি - অভ্যন্তরীণ এবং বাহ্যিক কুলিং - দিয়ে সজ্জিত, উভয়ই পর্যাপ্ত চাপ এবং প্রবাহের হার সরবরাহ করে। অতিরিক্তভাবে, এটি ড্রিলিং সরঞ্জামগুলির সঠিক লুব্রিকেশন এবং কুলিং নিশ্চিত করার জন্য কুল্যান্ট স্তর পর্যবেক্ষণ উপাদানগুলি বৈশিষ্ট্যযুক্ত।
7. মেশিনটিতে একটি স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম অন্তর্ভুক্ত রয়েছে যা গাইড রেল, বল স্ক্রু এবং রোলার বিয়ারিংগুলির মতো গুরুত্বপূর্ণ চলমান উপাদানগুলিতে ধারাবাহিক এবং নির্ভরযোগ্য লুব্রিকেশন সরবরাহ করে, যার ফলে এই মূল অংশগুলির পরিষেবা জীবন প্রসারিত হয়।
8. সিএনসি নিয়ন্ত্রণ ব্যবস্থা হল 828D, যা শক্তিশালী কার্যকারিতা, স্বয়ংক্রিয় CAD-CAM প্রোগ্রামিং, ব্যবহারকারী-বান্ধব অপারেশন, স্বয়ংক্রিয় সতর্কতা এবং ত্রুটি ক্ষতিপূরণ সহ সরবরাহ করে।
9. মেশিনটি বিশ্বব্যাপী স্বীকৃত ব্র্যান্ডগুলি থেকে মূল আউটসোর্সড উপাদানগুলি ব্যবহার করে, যার মধ্যে রয়েছে লিনিয়ার রোলার গাইড রেল, বল স্ক্রু, সার্ভো মোটর এবং ড্রাইভার, স্পিন্ডল, সিএনসি নিয়ন্ত্রণ ব্যবস্থা, হাইড্রোলিক পাম্প, ভালভ এবং কুলিং পাম্প। এটি মেশিনের ব্যতিক্রমী নির্ভরযোগ্যতা এবং স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে।
সিএনসি গ্যান্ট্রি প্লেট কাটিং মেশিন একটি শক্তিশালী শিল্প সমাধান, যা প্লেট-আকৃতির উপাদান এবং কাঠামোগত উপাদানগুলির নির্ভুল প্রক্রিয়াকরণের জন্য যত্ন সহকারে প্রকৌশল করা হয়েছে। এই মেশিনটি বিশেষভাবে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো ওয়ার্কপিসগুলি পরিচালনা করার জন্য তৈরি করা হয়েছে, যদি উপাদানের পুরুত্ব মেশিনের নির্ধারিত কার্যকর মেশিনিং সীমার মধ্যে থাকে।
স্টিল স্ট্রাকচার ম্যানুফ্যাকচারিং সুবিধাগুলিতে, এই প্লেট ড্রিলিং মেশিনটি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলিতে নির্ভুল ড্রিলিং এবং মিলিং অপারেশন সম্পাদন করে, যা স্থিতিশীল স্টিল ফ্রেমওয়ার্ক নির্মাণের জন্য একটি শক্তিশালী ভিত্তি সরবরাহ করে। উইন্ড এনার্জি সেক্টরে, এটি উইন্ড টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য উচ্চ-নির্ভুলতা মেশিনিং সরবরাহ করে - অপরিহার্য প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি চরম বাতাস এবং তাপমাত্রার ওঠানামা সহ কঠোর পরিবেশগত পরিস্থিতি সহ্য করতে পারে। ব্রিজ নির্মাণ প্রকল্পগুলির জন্য, সরঞ্জামগুলি ব্রিজ গার্ডার এবং সাপোর্টগুলি প্রক্রিয়া করে, যা স্থিতিশীল এবং টেকসই সংযোগ তৈরি করে যা সেতুর দীর্ঘ পরিষেবা জীবন জুড়ে গতিশীল লোড সহ্য করতে সক্ষম।
