উইন্ড পাওয়ার জেনারেশন ইন্ডাস্ট্রি সিএনসি গ্যান্ট্রি ড্রিলিং মেশিন মডেল PHD4080 এর জন্য প্রযোজ্য
পণ্যের পরিচিতি:

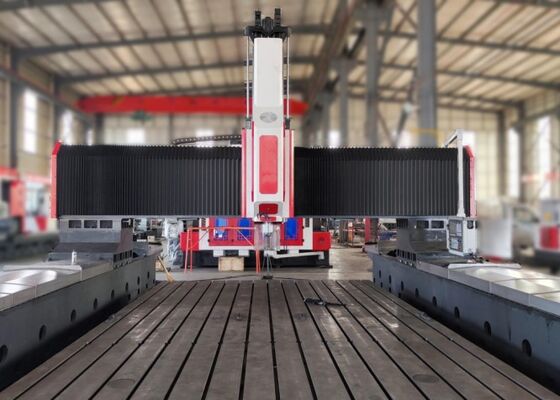

এই মেশিনটি একটি গ্যান্ট্রি-টাইপ মোবাইল সিএনসি হাই-স্পিড ড্রিলিং এবং মিলিং ইউনিট। এটি প্রধানত ইস্পাত প্লেট, ফ্ল্যাঞ্জ, হিট এক্সচেঞ্জার, টিউব শীট এবং স্লিভিং সাপোর্টগুলির মতো ওয়ার্কপিসগুলিতে ড্রিলিং, ট্যাপ করা এবং মিলিং অপারেশনের জন্য ডিজাইন করা হয়েছে। কার্বাইড ড্রিলগুলি অভ্যন্তরীণ শীতলীকরণ সহ উচ্চ-গতির ড্রিলিংয়ের জন্য ব্যবহৃত হয়। মেশিনটি KND বা CNC সিস্টেম বাস নিয়ন্ত্রণ দিয়ে সজ্জিত, যা অপারেশন সহজ করে এবং অটোমেশন, উচ্চ নির্ভুলতা এবং বিভিন্ন পণ্যের সাথে ছোট থেকে মাঝারি আকারের উৎপাদন রানের জন্য উপযুক্ততা সক্ষম করে।
পণ্যের কনফিগারেশন:
| মডেল |
PHD4080 |
| ওয়ার্কপিস আকার |
LxW (মিমি) |
4000x8000 |
| টি-স্লট প্রস্থ ওয়ার্কবেঞ্চ (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ। |
1 বা 2 |
| স্পিন্ডল টেপার |
BT50 |
| সর্বোচ্চ। ড্রিলিং ব্যাস (মিমি) |
Φ90 |
| সর্বোচ্চ। পুরুত্ব (মিমি) |
≤300 |
| ট্যাপিং ব্যাস |
M3-M36 |
| স্পিন্ডল গতি (r/min) |
30~3000 |
| সার্ভো স্পিন্ডল মোটর পাওয়ার (kW) |
22/30/37 |
| পাওয়ার হেডের পার্শ্বীয় চলাচল (X অক্ষ) |
সর্বোচ্চ। অনুভূমিক স্ট্রোক (মিমি) |
4000 |
| পার্শ্বীয় চলাচলের গতি (r/min) |
0~6 |
| পার্শ্বীয় চলাচলের জন্য সার্ভো মোটর পাওয়ার (kW) |
3.6 |
| গ্যান্ট্রি অনুদৈর্ঘ্য চলাচল (Y অক্ষ) |
সর্বোচ্চ। ফিড স্ট্রোক (মিমি) |
8000 |
| ফিড চলমান গতি (m/min) |
0~6 |
| ফিড সার্ভো মোটর পাওয়ার (kW) |
3.6/5.5 |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বোচ্চ। স্ট্রোক (মিমি) |
1400 |
| চলমান গতি (m/min) |
0~4 |
| সার্ভো মোটর পাওয়ার (kW) |
3.6 |
| তিন-অক্ষ পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.015/1000 |
| তিন-অক্ষ পুনরাবৃত্তি পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক ব্যবস্থা |
সিএনসি সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্ক টাইপ (ঐচ্ছিক) |
24 টুল পজিশন |
| সামগ্রিক আকার |
LxWxH (মি) |
13x6.9x6.2 |
পণ্যের বৈশিষ্ট্য

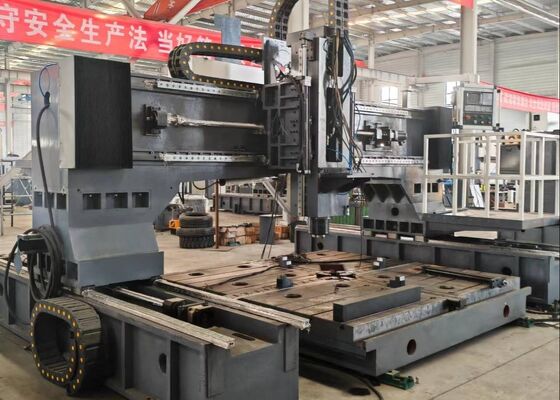

1. মেশিনটিতে প্রধানত একটি বেড, ওয়ার্কটেবিল, চলমান গ্যান্ট্রি, উল্লম্ব র্যাম-টাইপ পাওয়ার হেড, হাইড্রোলিক সিস্টেম, নিউম্যাটিক সিস্টেম, কুলিং সিস্টেম, কেন্দ্রীভূত লুব্রিকেশন সিস্টেম, বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা এবং একটি স্বয়ংক্রিয় চিপ অপসারণ ব্যবস্থা রয়েছে।
2. এই সিরিজের মেশিনগুলিতে, ওয়ার্কটেবিল এবং গ্যান্ট্রি পৃথক উপাদান, গ্যান্ট্রি দুটি বেসের উপর চলাচল করে। এই নকশা প্রক্রিয়াকরণের স্থিতিশীলতা এবং নির্ভুলতা উল্লেখযোগ্যভাবে উন্নত করে, উচ্চ লোড-বহন ক্ষমতা প্রদান করে।
3. ওয়ার্কটেবিলটি উন্নত স্থায়িত্ব এবং কর্মক্ষমতার জন্য উচ্চ-মানের ধূসর ঢালাই লোহা দিয়ে তৈরি।
মেশিন বেড এবং ওয়ার্কটেবিল উচ্চ-মানের ধূসর লোহা (HT300) দিয়ে তৈরি, দুটি টেম্পারিং হিট ট্রিটমেন্টের মাধ্যমে স্ট্রেস রিলিফ করা হয়েছে। ড্রিলিং প্রক্রিয়ার সময় অনুরণন দূর করতে এবং অ্যালয় ড্রিলের আয়ু বাড়ানোর জন্য, বেড এবং ওয়ার্কটেবিলের জন্য একটি পৃথক নকশা বাস্তবায়ন করা হয়েছে।

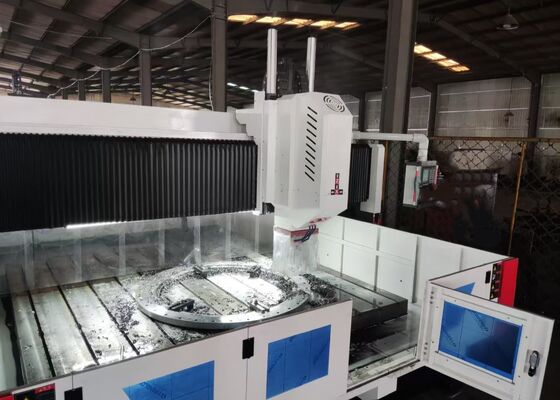

1. স্বয়ংক্রিয় চিপ অপসারণ এবং সঞ্চালনকারী শীতলীকরণ ব্যবস্থা অ-উৎপাদনশীল সময় কমিয়ে দেয় এবং শ্রমের তীব্রতা হ্রাস করে। অপারেটরের কেবল ওয়ার্কপিস লোড এবং আনলোড করতে এবং ড্রিলগুলি প্রতিস্থাপন করতে হবে।
2. মেশিনটি একটি তাইওয়ান BT50 স্পিন্ডল দিয়ে সজ্জিত, যা অভ্যন্তরীণ শীতলীকরণ এবং উচ্চ নির্ভুলতা সহকারে। এটি কার্বাইড ড্রিলের সাথে সামঞ্জস্যপূর্ণ। অতিরিক্তভাবে, মেশিনটি সহজ টুল পরিবর্তনের জন্য একটি নিউম্যাটিক টুল সিলিন্ডার অন্তর্ভুক্ত করে। উচ্চ-শক্তির প্রধান স্পিন্ডল মোটর একটি সার্ভো-নিয়ন্ত্রিত সিঙ্ক্রোনাইজড বেল্ট দ্বারা চালিত হয়, যা এটিকে ঘূর্ণন গতির বিস্তৃত পরিসর পরিচালনা করতে দেয়।
3. এই সিএনসি ড্রিলিং মেশিনটি বিশেষভাবে ওয়ার্কপিসের বৈশিষ্ট্য এবং নির্ভুলতার প্রয়োজনীয়তার উপর ভিত্তি করে ডিজাইন করা হয়েছে। এটি একটি কম্প্যাক্ট এবং নমনীয় কাঠামো বৈশিষ্ট্যযুক্ত, যা সর্বোত্তম প্রক্রিয়াকরণ কর্মক্ষমতা নিশ্চিত করে। ছিদ্রগুলি বৃত্তাকার বা রৈখিক প্যাটার্নে সাজানো হোক না কেন, মেশিনটি দ্রুত এবং নির্ভুলভাবে কাজটি সম্পন্ন করে। ফলস্বরূপ, এটি একটি অত্যন্ত সাশ্রয়ী সমাধান সরবরাহ করে।
সিএনসি গ্যান্ট্রি প্লেট কাটিং মেশিন একটি শক্তিশালী শিল্প সমাধান, যা প্লেট-সদৃশ উপাদান এবং কাঠামোগত উপাদানগুলির নির্ভুল প্রক্রিয়াকরণের জন্য যত্ন সহকারে প্রকৌশল করা হয়েছে। এই মেশিনটি বিশেষভাবে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটগুলির মতো ওয়ার্কপিসগুলি পরিচালনা করার জন্য অপ্টিমাইজ করা হয়েছে, যদি উপাদানের পুরুত্ব মেশিনের নির্দিষ্ট কার্যকর মেশিনিং সীমার মধ্যে থাকে।
ইস্পাত কাঠামো নির্মাণ প্ল্যান্টগুলিতে, এই প্লেট ড্রিলিং মেশিনটি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলিতে নির্ভুল ড্রিলিং এবং মিলিং অপারেশন সরবরাহ করে, ইস্পাত কাঠামোর নির্ভরযোগ্য সমাবেশের জন্য একটি শক্তিশালী ভিত্তি প্রদান করে। বায়ু শক্তি সেক্টরের মধ্যে, এটি উইন্ড টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য উচ্চ-নির্ভুলতা মেশিনিং সরবরাহ করে—গুরুত্বপূর্ণ প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি চরম বাতাস এবং তাপমাত্রার ওঠানামার মতো চাহিদাপূর্ণ পরিবেশগত পরিস্থিতি সহ্য করতে পারে। সেতু নির্মাণ প্রকল্পগুলির জন্য, সরঞ্জামগুলি সেতু গার্ডার এবং সাপোর্টগুলি প্রক্রিয়া করে, স্থিতিশীল এবং টেকসই সংযোগগুলির গঠন নিশ্চিত করে যা সেতুর দীর্ঘমেয়াদী পরিষেবা জীবন জুড়ে গতিশীল লোড সহ্য করতে সক্ষম।
