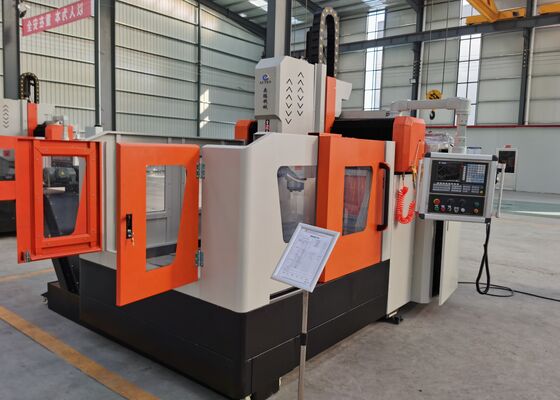

উইন্ড পাওয়ার জেনারেশন ইউজ সিএনসি ফ্ল্যাঞ্জ প্লেট পাঞ্চিং মিলিং মেশিন লাইন মডেল PHD1212
পণ্যের পরিচিতি

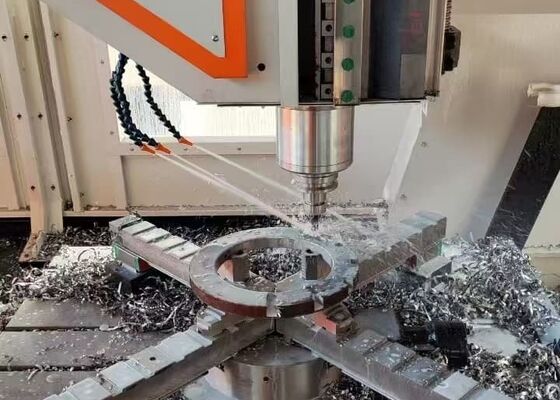

সিএনসি গ্যান্ট্রি-টাইপ ড্রিলিং এবং মিলিং মেশিনটি বিশেষভাবে প্লেট ওয়ার্কপিস এবং স্ট্রাকচারাল এলিমেন্টগুলিতে ড্রিলিং, চ্যামফারিং, ট্যাপ্পিং এবং মিলিং অপারেশন সম্পাদনের জন্য তৈরি করা হয়েছে। এটি ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো উপাদানগুলি প্রক্রিয়া করতে সক্ষম, যার পুরুত্বের প্যারামিটারগুলি মেশিনের প্রতিষ্ঠিত কার্যকর প্রক্রিয়াকরণ সীমার সাথে কঠোরভাবে সঙ্গতিপূর্ণ। মেশিনটি মনোলিথিক এবং কম্পোজিট উভয় উপাদান কাঠামোর উপর থ্রু-হোল এবং ব্লাইন্ড হোল উভয়ই মেশিনিং সমর্থন করে। পুরো মেশিনিং প্রক্রিয়া জুড়ে ডিজিটাল নিয়ন্ত্রণের সাথে সম্পূর্ণরূপে সমন্বিত, এটি সহজ অপারেশন এবং ব্যতিক্রমী দক্ষতা নিশ্চিত করে। এই মেশিনটি স্বয়ংক্রিয় উৎপাদনের জন্য আদর্শভাবে উপযুক্ত, মাল্টি-ভ্যারাইটি এবং বড় আকারের উত্পাদন অ্যাপ্লিকেশনগুলির প্রয়োজনীয়তা পূরণের জন্য উচ্চ-নির্ভুলতার ফলাফল সরবরাহ করে।
স্পেসিফিকেশন:
| ওয়ার্কপিস সাইজ |
দৈর্ঘ্যxপ্রস্থ |
১২০০x১২০০ মিমি |
| গ্যান্ট্রি উচ্চতা |
৭৫০ মিমি |
| ওয়ার্কবেঞ্চ |
টি-স্লট প্রস্থ |
১৮মিমি |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
১ |
| স্পিন্ডল টেপার |
বিটি৫০ |
|
সর্বোচ্চ ড্রিলিং ব্যাস
(সাধারণ কার্বন ইস্পাত)
|
φ৬০ মিমি |
| ট্যাপ্পিং ব্যাস |
এম৩-এম২৮ |
| স্পিন্ডল গতি |
৩০~৩০০০ আর/মিনিট |
| সার্ভো স্পিন্ডল মোটর পাওয়ার |
২২ কিলোওয়াট |
| স্পিন্ডলের নীচের প্রান্ত থেকে ওয়ার্কটেবল পর্যন্ত দূরত্ব |
২০০-৭৫০মিমি |
|
পাওয়ার হেডের পার্শ্বীয় চলাচল(এক্স অক্ষ)
|
সর্বোচ্চ অনুভূমিক স্ট্রোক |
১২০০ মিমি |
| পার্শ্বীয় চলাচলের গতি |
০~৮ আর/মিনিট |
| পার্শ্বীয় চলাচলের জন্য সার্ভো মোটর পাওয়ার |
২.৪ কিলোওয়াট |
| গ্যান্ট্রি অনুদৈর্ঘ্য চলাচল (ওয়াই অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক |
১২০০ মিমি |
| ফিড মুভিং স্পিড |
০~৮ মি/মিনিট |
| ফিড সার্ভো মোটর পাওয়ার |
২.৪ কিলোওয়াট |
| উল্লম্ব র্যাম ফিড মোশন (জেড অক্ষ) |
সর্বোচ্চ স্ট্রোক |
৫৫০ মিমি |
| মুভিং স্পিড |
০~৮ মি/মিনিট |
| সার্ভো মোটর পাওয়ার |
২.৮ কিলোওয়াট (ব্রেক) |
| তিন-অক্ষ পজিশনিং নির্ভুলতা |
এক্স/ওয়াই/জেড/এ/বি/সি |
±০.০১৫/১০০০মিমি |
| তিন-অক্ষ পুনরাবৃত্তি পজিশনিং নির্ভুলতা |
এক্স/ওয়াই/জেড/এ/বি/সি |
±০.০২/১০০০মিমি |
| সামগ্রিক আকার |
দৈর্ঘ্যxপ্রস্থxউচ্চতা |
৪০০০x৩৮০০x২৮০০ মিমি |
পণ্যের বৈশিষ্ট্য
১. ট্রান্সমিশন সিস্টেম
তাইওয়ান থেকে প্রাপ্ত উচ্চ-নির্ভুলতার লিনিয়ার গাইড এবং স্লাইডারগুলি মসৃণ কর্মক্ষমতা প্রদানের জন্য যত্ন সহকারে ডিজাইন করা হয়েছে এবং সরঞ্জামের লোড-বহন ক্ষমতা উল্লেখযোগ্যভাবে বৃদ্ধি করে। এক্স-অক্ষ দুটি রোলিং লিনিয়ার গাইড দ্বারা সমর্থিত, এবং জেড-অক্ষ চারটি দ্বারা সমর্থিত, উভয়ই পার্শ্বীয় এবং অনুদৈর্ঘ্য গতির জন্য গাইড এবং লোড-বহনকারী উপাদান হিসাবে কাজ করে। এই কনফিগারেশন উচ্চ-গতির ড্রিলিং অপারেশনের জন্য প্রযুক্তিগত প্রয়োজনীয়তাগুলি সম্পূর্ণরূপে পূরণ করে। পাওয়ার ট্রান্সমিশনের জন্য, এক্স-অক্ষ এবং জেড-অক্ষ উভয়ই এসি সার্ভো মোটর দ্বারা চালিত হয়, যা নির্ভুল রৈখিক স্থানান্তরের জন্য ঘূর্ণমান গতিকে রূপান্তরিত করার জন্য নির্ভুল বল স্ক্রুগুলি সক্রিয় করে।
ওয়াই-অক্ষ দুটি শক্তিশালী রোলিং লিনিয়ার গাইড দিয়ে সজ্জিত, প্রতিটি দুটি বর্গাকার রেল স্লাইডারের সাথে যুক্ত, যা ওয়াই-অক্ষের স্লাইডিং মেকানিজম তৈরি করে। এই নকশাটি কেবল গ্যান্ট্রি কাঠামোর কঠোর অনমনীয়তা এবং শক্তি প্রয়োজনীয়তাগুলিই পূরণ করে না, বরং কম ঘর্ষণ সহগ, উচ্চ-গতির অপারেশন, চমৎকার কম্পন ড্যাম্পিং এবং দীর্ঘ পরিষেবা জীবন সহ বেশ কয়েকটি প্রযুক্তিগত সুবিধা প্রদান করে। পাওয়ার ট্রান্সমিশনের জন্য, ওয়াই-অক্ষ সিঙ্ক্রোনাস সার্ভো মোটর ড্রাইভ প্রযুক্তি ব্যবহার করে, যা নির্ভুল সিএনসি মেশিনিং কর্মক্ষমতা নিশ্চিত করার জন্য ওয়াই-অক্ষের ওয়ার্কটেবলের নির্ভুল পুনরাবৃত্তিমূলক গতি সহজতর করে বল স্ক্রুগুলিকে একযোগে চালিত করে।
২. স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম এবং সুরক্ষা ব্যবস্থা:
এই মেশিনটি তাইওয়ান-নির্মিত ভলিউমেট্রিক আংশিক-চাপ স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম দিয়ে সজ্জিত, যা গাইড রেল, লিড স্ক্রু এবং র্যাকের মতো চলমান অংশগুলির জন্য ব্যাপক, কোণ-মুক্ত লুব্রিকেশন নিশ্চিত করে, মেশিনের অপারেশনাল জীবনকাল উল্লেখযোগ্যভাবে প্রসারিত করে। এক্স-অক্ষ এবং ওয়াই-অক্ষ ধুলো-প্রতিরোধী কভার দ্বারা সুরক্ষিত থাকে, যখন ওয়ার্কটেবলের চারপাশে জলরোধী স্প্ল্যাশ গার্ড ইনস্টল করা হয়, অপারেশনের সময় উন্নত সুরক্ষা প্রদান করে।
৩. কেন্দ্রীয় কুল্যান্ট ডেলিভারি সিস্টেম:
এই মেশিনটি একটি স্ট্যান্ডার্ড কেন্দ্রীয় কুল্যান্ট ডেলিভারি সিস্টেম দিয়ে সজ্জিত। অভ্যন্তরীণ কুল্যান্ট সঞ্চালন মেশিনিংয়ের সময় টুলে লোহার চিপ জমা হওয়া কার্যকরভাবে প্রতিরোধ করে, যার ফলে টুলের ক্ষয় হ্রাস পায়, টুলের জীবন দীর্ঘায়িত হয় এবং ওয়ার্কপিসগুলির পৃষ্ঠের ফিনিস উন্নত হয়। টুলের টিপে উচ্চ-চাপের কুল্যান্ট আউটলেট ওয়ার্কপিস পৃষ্ঠ এবং উচ্চ-গতির ঘূর্ণমান জয়েন্ট উভয়ের জন্য নির্ভরযোগ্য সুরক্ষা নিশ্চিত করে, দূষক থেকে বাধা প্রতিরোধ করে এবং ওয়ার্কপিস গুণমান এবং সামগ্রিক অপারেশনাল দক্ষতা উভয়ই উন্নত করে।
প্লেট এবং শীট মেটালে ড্রিলিং এবং মার্কিং অপারেশনের জন্য ডিজাইন করা এই অত্যাধুনিক সিএনসি গ্যান্ট্রি-টাইপ শিল্প সরঞ্জামটি প্লেট-সদৃশ উপাদান এবং কাঠামোগত উপাদানগুলির নির্ভুল মেশিনিংয়ের জন্য যত্ন সহকারে তৈরি করা হয়েছে। বিশেষভাবে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো ওয়ার্কপিসগুলি প্রক্রিয়াকরণের জন্য অপ্টিমাইজ করা হয়েছে, এটি কঠোর মান অনুযায়ী নির্মিত হয়েছে, যা নিশ্চিত করে যে এই ওয়ার্কপিসগুলির পুরুত্ব মেশিনের পূর্বনির্ধারিত কার্যকর মেশিনিং প্যারামিটারগুলির সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ।
ইস্পাত কাঠামো উত্পাদন সুবিধাগুলিতে, এই সরঞ্জামটি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলিতে নির্ভুল ড্রিলিং এবং মিলিং অপারেশন সম্পাদন করে, ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি নির্ভরযোগ্য ভিত্তি সরবরাহ করে। বায়ু শক্তি শিল্পে, এটি উইন্ড টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য উচ্চ-নির্ভুলতার মেশিনিং সমাধান সরবরাহ করে—গুরুত্বপূর্ণ প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি চরম পরিবেশগত অবস্থার (যেমন, উচ্চ বাতাস, তাপমাত্রার পরিবর্তন) সহ্য করতে পারে। সেতু নির্মাণ প্রকল্পগুলির জন্য, সরঞ্জামটি সেতু গার্ডার এবং সাপোর্ট ব্র্যাকেটগুলি প্রক্রিয়া করে, শক্তিশালী, টেকসই সংযোগ তৈরি করতে সহায়তা করে যা সেতুর দীর্ঘ জীবনকাল জুড়ে গতিশীল লোড সহ্য করার জন্য ডিজাইন করা হয়েছে।
