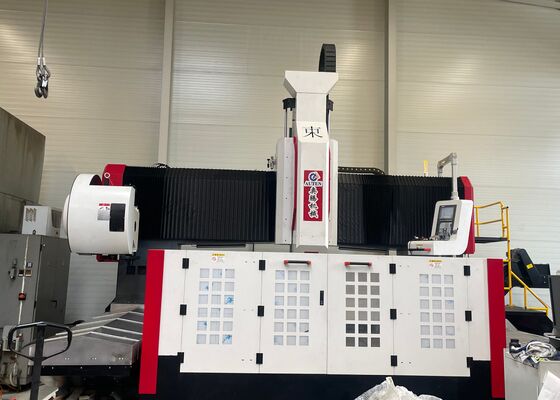

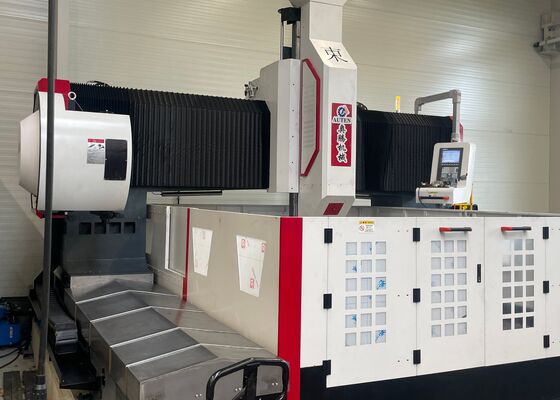

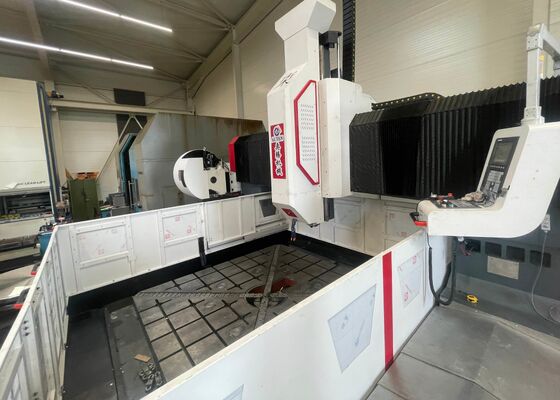

মডেল PHD3535 স্প্লিট টাইপ সিএনসি গ্যান্ট্রি ড্রিলিং ফ্রিলিং মেশিন Φ100 মিমি ড্রিলিং ব্যাসার্ধ

মডেল PHD3535 স্প্লিট টাইপ সিএনসি গ্যান্ট্রি ড্রিলিং ফ্রিলিং মেশিন Φ100 মিমি ড্রিলিং ব্যাসার্ধ

পণ্যের ভূমিকা:

এই সরঞ্জামটি প্লেট এবং কাঠামোগত উপাদানগুলির ড্রিলিং, চ্যামফারিং, ট্যাপিং এবং ফ্রিলিংয়ের জন্য ডিজাইন করা হয়েছে। এটি মূলত ফ্ল্যাঞ্জের মতো ওয়ার্কপিসের উচ্চ দক্ষতার ড্রিলিংয়ের জন্য ব্যবহৃত হয়,ডিস্ক, রিং, এবং নির্দিষ্ট প্রক্রিয়াকরণ বেধ পরিসীমা মধ্যে প্লেট. উভয় মাধ্যমে গর্ত এবং অন্ধ গর্ত একক উপাদান উপাদান পাশাপাশি যৌগিক উপকরণ উপর ড্রিল করা যেতে পারে।মেশিনিং প্রক্রিয়া ডিজিটালভাবে নিয়ন্ত্রিত হয়এই সিস্টেমটি স্বয়ংক্রিয়করণকে সমর্থন করে, উচ্চ নির্ভুলতা প্রদান করে এবং বড় আকারের উৎপাদনে বিভিন্ন ধরণের পণ্য প্রক্রিয়াজাতকরণের জন্য উপযুক্ত।

স্পেসিফিকেশনঃ

সরঞ্জাম কাঠামোঃ

মেশিন বেস ঢালাই উপাদান থেকে নির্মিত হয় এবং প্রধানত কাজ টেবিল, চলন্ত gantry, স্লাইডিং saddle, ড্রিলিং এবং ফ্রিজিং spindle মাথা, স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম,প্রতিরক্ষামূলক আবরণ, সার্কুলেটিং কুলিং সিস্টেম, ডিজিটাল কন্ট্রোল ইউনিট, বৈদ্যুতিক সিস্টেম, এবং অতিরিক্ত উপাদান। এটি সমর্থন এবং গাইডিং জন্য কঠোর রোলিং রেল জোড়া আছে,গতি সংক্রমণ জন্য যথার্থ সীসা স্ক্রু জোড়াএই মেশিনটি উচ্চ অবস্থানের নির্ভুলতা এবং চমৎকার পুনরাবৃত্তিযোগ্যতার দ্বারা আলাদা।

পণ্যের বৈশিষ্ট্য

1মেশিন বেড এবং ওয়ার্কবেঞ্চ:

মেশিনের বিছানাটি ঢালাই উপাদান থেকে তৈরি এবং দুটি প্রধান উপাদান নিয়ে গঠিত। এটি মেশিনের আগে উচ্চ তাপমাত্রায় annealing হয়,পরে সেকেন্ডারি স্ট্রেস-রিলিফ অ্যানিলিং আধা সমাপ্তির পরে, এবং তারপর চূড়ান্ত যন্ত্রপাতি সাপেক্ষে। এই বহু পর্যায়ের প্রক্রিয়া দীর্ঘমেয়াদী স্থিতিশীলতা এবং মেশিনের নির্ভুলতা নিশ্চিত করে। ওয়ার্কবেঞ্চটি ধূসর লোহার (HT250) থেকে তৈরি একটি একক টুকরো ঢালাই,যা পরবর্তীতে সেকেন্ডারি অ্যানিলিং এবং বয়সের সাথে চিকিত্সা করা হয়এই চিকিত্সাটি অসামান্য গতিশীল এবং স্ট্যাটিক অনমনীয়তা প্রদান করে, কার্যকরভাবে বিকৃতি প্রতিরোধ করে।ওয়ার্কিং পৃষ্ঠটি ওয়ার্কপিসের নিরাপদ clamping জন্য একটি অনুকূল বিন্যাসে সাজানো একটি সিরিজ টি-স্লট দিয়ে সজ্জিত করা হয়.

গাইড রেলগুলির বরাবর অভিন্ন লোড বিতরণ নিশ্চিত করার জন্য বিছানার বেসের উভয় পাশে দুটি উচ্চ-নির্ভুলতা রৈখিক গাইড মাউন্ট করা হয়। এই বিন্যাসটি মেশিনের অনমনীয়তা উল্লেখযোগ্যভাবে উন্নত করে,যেমন তার টান এবং সংকোচন শক্তিড্রাইভ সিস্টেমটি একটি এসি সার্ভো মোটর দ্বারা চালিত হয় যা একটি সুনির্দিষ্ট বল স্ক্রু দিয়ে যুক্ত হয়, যা গ্যান্ট্রিটির সঠিক ওয়াই-অক্ষের চলাচল সক্ষম করে।নিয়ন্ত্রনযোগ্য বোল্ট বিছানা অধীনে অবস্থিত কাজবেঞ্চ সুবিধাজনক সমতুল্য অনুমতি দেয়.

2. মুভিবল গ্যান্ট্রি:

চলমান গ্যারেন্ট্রিটি ধূসর লোহার (HT250) থেকে তৈরি এবং এর সামনের মুখের উপর দুটি উচ্চ ক্ষমতাসম্পন্ন রৈখিক গাইড রেল দিয়ে সজ্জিত।এক্স-অক্ষ বরাবর শক্তি মাথা স্লাইড আন্দোলন একটি সার্ভো মোটর দ্বারা চালিত একটি স্পষ্টতা বল স্ক্রু জোড়া দ্বারা সহজতর করা হয়. ড্রিলিং শক্তি মাথা এই স্লাইড প্লেট সরাসরি মাউন্ট করা হয়. গ্যান্ট্রি আন্দোলন বল স্ক্রু উপর বল বাদাম ঘূর্ণন মাধ্যমে অর্জন করা হয়,যা সার্ভো মোটর দ্বারা একটি সুনির্দিষ্ট কাপলিংয়ের মাধ্যমে চালিত হয়.

3সরে যাওয়া স্যাডল:

সঞ্চালনযোগ্য স্লাইডিং সেল একটি যথার্থ কাস্ট লোহার উপাদান। এটি দুটি উচ্চ ক্ষমতা CNC রৈখিক স্লাইড টেবিল, একটি যথার্থ বল স্ক্রু জোড়া,এবং একটি উচ্চ নির্ভুলতা গ্রহীয় হ্রাসকারী সার্ভো মোটর সংযুক্তঅতিরিক্তভাবে, স্যাডলটিতে একটি নাইট্রোজেন গ্যাস ভারসাম্য সিলিন্ডার অন্তর্ভুক্ত রয়েছে, যা পাওয়ার হেডের ওজনকে ক্ষতিপূরণ দেয়, স্ক্রুতে বোঝা হ্রাস করে এবং এর পরিষেবা জীবন বাড়ায়।এই সিস্টেম ড্রিলিং শক্তি মাথা Z- অক্ষ আন্দোলন সহজতর, যেমন দ্রুত পদ্ধতির, কাজ খাওয়ানো, দ্রুত retraction, এবং সুনির্দিষ্ট স্টপিং যেমন অপারেশন সক্ষম। এটি স্বয়ংক্রিয় চিপ অপসারণ, চিপ ejection,অপারেশনাল দক্ষতা উন্নত করার জন্য এবং বিরতি ফাংশন.

.

এই উন্নত সিএনসি গ্যান্ট্রি সিস্টেমটি উচ্চ দক্ষতার ড্রিলিং এবং প্লেট এবং শীট ধাতব উপাদানগুলির চিহ্নিতকরণের জন্য বিশেষভাবে নির্মিত।এটা স্পষ্টভাবে প্লেট মত workpieces এবং কাঠামোগত সমাবেশ সঠিক যন্ত্রপাতি নিশ্চিত করার জন্য ডিজাইন করা হয়েছে, এটি ফ্ল্যাঞ্জ, ডিস্ক, রিং আকৃতির উপাদান, ফ্ল্যাট প্লেট এবং অনুরূপ আইটেমগুলির প্রক্রিয়াকরণের জন্য উপযুক্ত।একটি মৌলিক অপারেটিং প্রয়োজনীয়তা হল যে workpiece বেধ মেশিনের নির্দিষ্ট কার্যকর যন্ত্রপাতি পরিসীমা মধ্যে পড়া উচিত.

ইস্পাত কাঠামো উত্পাদন ইনস্টলেশনের এই সরঞ্জাম উচ্চ নির্ভুলতা ড্রিলিং এবং কাঠামো প্লেট এবং সংযোগ উপাদান উপর ফ্রেজিং সঞ্চালন,ইস্পাত কাঠামোর নির্ভরযোগ্য সমাবেশের জন্য একটি শক্ত ভিত্তি প্রদান করেবায়ু শক্তি ক্ষেত্রে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের জন্য উন্নত, উচ্চ নির্ভুলতা মেশিনিং সরবরাহ করে, এই উপাদানগুলি কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে তা নিশ্চিত করে,যার মধ্যে রয়েছে তীব্র বাতাস এবং তাপমাত্রার পরিবর্তনব্রিজ নির্মাণে, যন্ত্রপাতি মেশিনগুলি ব্রিজ গার্ড এবং সমর্থন সমর্থন করে, যা দীর্ঘস্থায়ী,স্থিতিশীল সংযোগগুলি যা কাঠামোর দীর্ঘায়িত পরিষেবা জীবন জুড়ে গতিশীল বোঝা সহ্য করতে সক্ষম.
