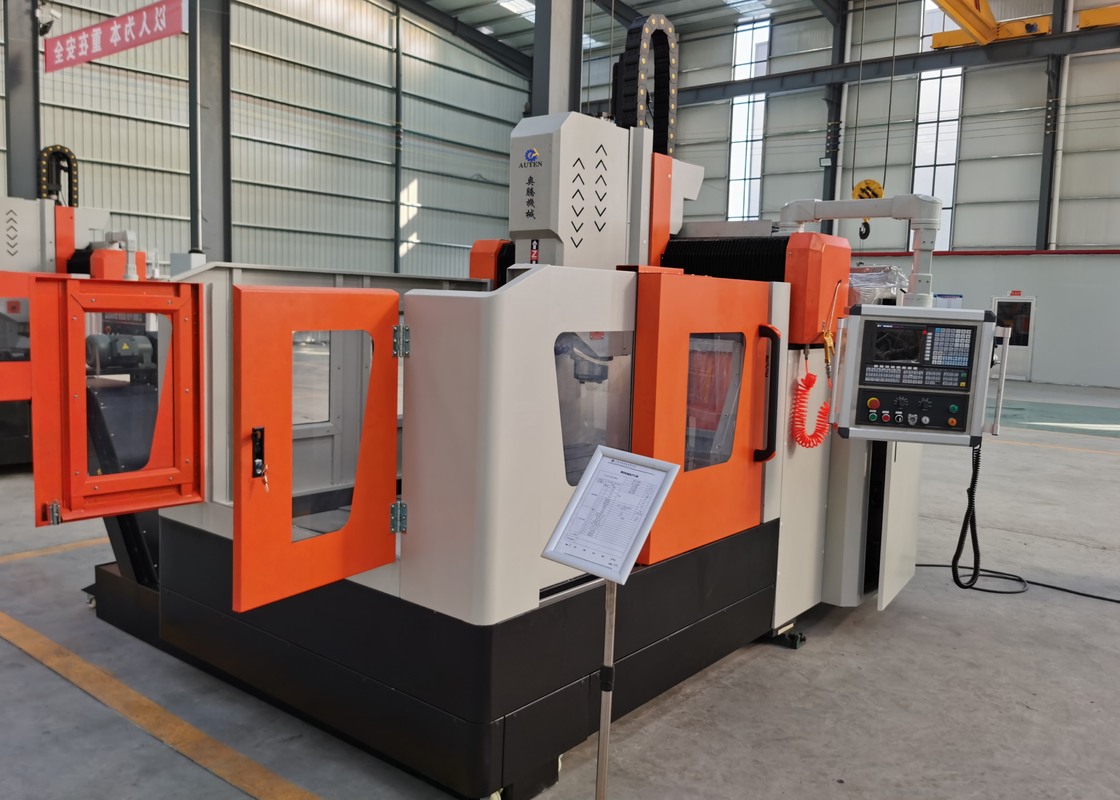

উচ্চ-অনমনীয়তা উচ্চ গতির সিএনসি প্লেট ড্রিলিং এবং মিলিং মেশিন সার্ভো নিয়ন্ত্রণ সহ
পণ্য পরিচিতি:
এই মেশিনটি বিশেষভাবে টিউব শীট এবং ফ্ল্যাঞ্জ উপাদানগুলির উচ্চ-নির্ভুলতা মেশিনিংয়ের জন্য তৈরি করা হয়েছে, যা 80 মিমি পর্যন্ত ছিদ্র ব্যাসের জন্য ড্রিলিং অপারেশন সমর্থন করে। এটি ড্রিলিং, রিমিং, বোরিং, ট্যাপপিং, চ্যামফারিং এবং মিলিং সহ একাধিক মেশিনিং ফাংশন একত্রিত করে। সরঞ্জামটি কার্বাইড সরঞ্জাম এবং প্রচলিত ড্রিল বিট উভয়ের সাথে সামঞ্জস্যপূর্ণ, যা বিভিন্ন উপাদানের প্রয়োজনীয়তার জন্য নমনীয় প্রক্রিয়াকরণ সমাধান সরবরাহ করে। একটি স্বজ্ঞাত সিএনসি নিয়ন্ত্রণ ব্যবস্থা সহ, মেশিনটি সুবিধাজনক অপারেশন, দক্ষ প্রোগ্রামিং এবং চমৎকার মেশিনিং নির্ভুলতা সরবরাহ করে, যা এটিকে উচ্চ-নির্ভুলতা শিল্প উত্পাদন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
পণ্য কনফিগারেশন:
| মডেল |
PHD1010 |
| ওয়ার্কপিস আকার |
LxW (মিমি) |
1000x1000 |
| টি-স্লট প্রস্থ ওয়ার্কবেঞ্চের (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ। |
1 |
| স্পিন্ডল টেপার |
BT40 |
| সর্বোচ্চ। ড্রিলিং ব্যাস (মিমি) |
Φ50 |
| সর্বোচ্চ। পুরুত্ব (মিমি) |
≤180 |
| ট্যাপপিং ব্যাস |
M3-M20 |
| স্পিন্ডল গতি (আর/মিনিট) |
30~3000 |
| সার্ভো স্পিন্ডল মোটর পাওয়ার (kW) |
11 |
| পাওয়ার হেডের পার্শ্বীয় চলাচল (X অক্ষ) |
সর্বোচ্চ। অনুভূমিক স্ট্রোক (মিমি) |
1000 |
| পার্শ্বীয় আন্দোলনের গতি (আর/মিনিট) |
0~8 |
| পার্শ্বীয় আন্দোলনের জন্য সার্ভো মোটর পাওয়ার (kW) |
2.4 |
| গ্যান্ট্রি অনুদৈর্ঘ্য আন্দোলন (Y অক্ষ) |
সর্বোচ্চ। ফিড স্ট্রোক (মিমি) |
1000 |
| ফিড মুভিং স্পিড (মি/মিনিট) |
0~8 |
| ফিড সার্ভো মোটর পাওয়ার (kW) |
2.4 |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বোচ্চ। স্ট্রোক (মিমি) |
400 |
| মুভিং স্পিড (মি/মিনিট) |
0~8 |
| সার্ভো মোটর পাওয়ার (kW) |
2.4 |
| তিন-অক্ষ পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.02/1000 |
| তিন-অক্ষ পুনরাবৃত্তি পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক ব্যবস্থা |
সিএনসি সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্ক টাইপ (ঐচ্ছিক) |
24 টুল পজিশন |
| সামগ্রিক আকার |
LxWxH (মি) |
3.2x2.2x2.2 |
পণ্য বৈশিষ্ট্য
1. মেশিন বেড এবং ক্রসবিম উন্নত বার্ধক্য এবং স্ট্রেস-রিলিফ হিট ট্রিটমেন্ট সহ একটি হেভি-ডিউটি ওয়েল্ডেড স্টিল স্ট্রাকচার গ্রহণ করে কাঠামোগত স্থিতিশীলতা এবং দীর্ঘমেয়াদী মেশিনিং নির্ভুলতা উন্নত করার জন্য। ওয়ার্কটেবিল, ট্রান্সভার্স স্লাইড টেবিল এবং র্যাম উচ্চ-মানের ঢালাই লোহা থেকে তৈরি করা হয়, যা চমৎকার অনমনীয়তা, কম্পন প্রতিরোধ এবং অপারেশনাল স্থায়িত্ব সরবরাহ করে।
2. X-অক্ষ গ্যান্ট্রির উভয় পাশে একটি ডুয়াল সার্ভো মোটর ড্রাইভ কনফিগারেশন গ্রহণ করে, যা সিঙ্ক্রোনাইজড মুভমেন্ট, উচ্চ পজিশনিং নির্ভুলতা এবং চমৎকার সমান্তরালতা নিশ্চিত করে। এই উন্নত ড্রাইভ কাঠামো কার্যকরভাবে X- এবং Y-অক্ষ আন্দোলনের মধ্যে উচ্চতর লম্বতা এবং নির্ভুলতা বজায় রাখে।

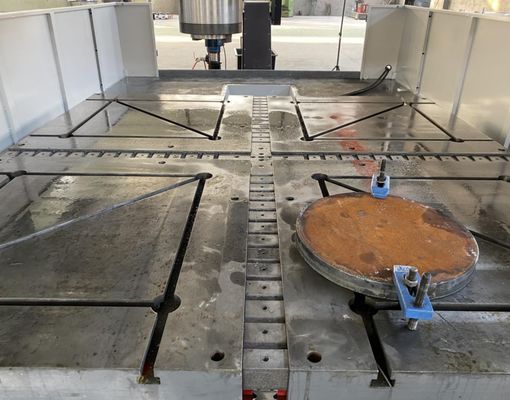

3. ওয়ার্কটেবিল প্রিমিয়াম ঢালাই লোহা থেকে তৈরি করা হয়, যা চমৎকার লোড-বহন ক্ষমতা, কাঠামোগত স্থিতিশীলতা এবং হেভি-ডিউটি মেশিনিং অপারেশনের জন্য নির্ভরযোগ্য সমর্থন সরবরাহ করে।
4. ড্রিলিং স্পিন্ডল একটি অনমনীয়, উচ্চ-নির্ভুলতা BT40 ডিজাইন গ্রহণ করে একটি সমন্বিত অভ্যন্তরীণ কুল্যান্ট সরবরাহ ব্যবস্থা সহ, যা কার্যকর চিপ অপসারণ, উন্নত টুল কুলিং এবং সুবিধাজনক টুল প্রতিস্থাপন নিশ্চিত করে। স্পিন্ডল গতির পরিসীমা 30 থেকে 3000 আরপিএম পর্যন্ত সামঞ্জস্যযোগ্য, যা বিভিন্ন মেশিনিং প্রয়োজনীয়তার সাথে নমনীয় অভিযোজন করার অনুমতি দেয়।
5. ওয়ার্কটেবিলের উভয় পাশে দুটি প্লেট-চেইন টাইপ চিপ কনভেয়র ইনস্টল করা হয়েছে স্বয়ংক্রিয়ভাবে মেশিনিং চিপস এবং কুল্যান্ট সংগ্রহ করার জন্য। এই সিস্টেমটি কার্যকর চিপ ডিসচার্জ, কুল্যান্ট পুনরুদ্ধার এবং একটি পরিষ্কার মেশিনিং পরিবেশ সক্ষম করে।
6. মেশিনটি অভ্যন্তরীণ এবং বাহ্যিক উভয় কুল্যান্ট সরবরাহ ব্যবস্থা দিয়ে সজ্জিত, যা কার্যকর টুল কুলিং এবং লুব্রিকেশনের জন্য পর্যাপ্ত চাপ এবং প্রবাহ ক্ষমতা সরবরাহ করে। কুল্যান্ট লেভেল মনিটরিং ডিভাইসগুলি অবিচ্ছিন্ন অপারেশনের সময় স্থিতিশীল কুলিং পারফরম্যান্স নিশ্চিত করতে এবং ড্রিলিং সরঞ্জামগুলি রক্ষা করার জন্য একীভূত করা হয়।
7. একটি স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম রৈখিক গাইডওয়ে, বল স্ক্রু এবং রোলার বিয়ারিং সহ গুরুত্বপূর্ণ চলমান উপাদানগুলিতে অবিচ্ছিন্ন এবং সুনির্দিষ্ট লুব্রিকেশন সরবরাহ করে। এই নকশাটি যান্ত্রিক পরিধান হ্রাস করে, অপারেশনাল স্থিতিশীলতা উন্নত করে এবং মূল উপাদানগুলির পরিষেবা জীবন প্রসারিত করে।
8. মেশিনটি 828D সিএনসি নিয়ন্ত্রণ ব্যবস্থা দিয়ে সজ্জিত, যা শক্তিশালী প্রক্রিয়াকরণ ফাংশন, স্বয়ংক্রিয় সিএডি/ক্যাম প্রোগ্রামিং ক্ষমতা, স্বজ্ঞাত অপারেশন, রিয়েল-টাইম অ্যালার্ম বিজ্ঞপ্তি এবং বুদ্ধিমান ত্রুটি ক্ষতিপূরণ ফাংশন সহ, মেশিনিং দক্ষতা এবং উত্পাদন ব্যবস্থাপনা উল্লেখযোগ্যভাবে উন্নত করে।
9. মেশিনটি আন্তর্জাতিকভাবে স্বীকৃত নির্মাতাদের কাছ থেকে উচ্চ-মানের কোর উপাদানগুলিকে একীভূত করে, যার মধ্যে রয়েছে রৈখিক রোলার গাইডওয়ে, নির্ভুল বল স্ক্রু, সার্ভো মোটর এবং ড্রাইভ, স্পিন্ডল সিস্টেম, সিএনসি কন্ট্রোলার, হাইড্রোলিক পাম্প, কন্ট্রোল ভালভ এবং কুল্যান্ট পাম্প। এই প্রিমিয়াম উপাদানগুলি ব্যতিক্রমী সরঞ্জাম নির্ভরযোগ্যতা, স্থিতিশীল অপারেশন এবং দীর্ঘমেয়াদী মেশিনিং পারফরম্যান্স নিশ্চিত করে।
সিএনসি গ্যান্ট্রি প্লেট কাটিং মেশিন একটি শক্তিশালী শিল্প সমাধান, যা প্লেট-আকৃতির উপাদান এবং কাঠামোগত উপাদানগুলির সুনির্দিষ্ট প্রক্রিয়াকরণের জন্য যত্ন সহকারে তৈরি করা হয়েছে। এই মেশিনটি বিশেষভাবে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো ওয়ার্কপিসগুলি পরিচালনা করার জন্য তৈরি করা হয়েছে, যদি উপাদানের পুরুত্ব মেশিনের নির্ধারিত কার্যকর মেশিনিং সীমার মধ্যে থাকে।
স্টিল স্ট্রাকচার ম্যানুফ্যাকচারিং সুবিধাগুলিতে, এই প্লেট ড্রিলিং মেশিনটি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলিতে সুনির্দিষ্ট ড্রিলিং এবং মিলিং অপারেশন সম্পাদন করে, যা স্থিতিশীল স্টিল ফ্রেমওয়ার্ক নির্মাণের জন্য একটি শক্ত ভিত্তি সরবরাহ করে। বায়ু শক্তি খাতে, এটি উইন্ড টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য উচ্চ-নির্ভুলতা মেশিনিং সরবরাহ করে—অত্যাবশ্যকীয় প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি চরম বাতাস এবং তাপমাত্রার ওঠানামা সহ কঠোর পরিবেশগত অবস্থার প্রতিরোধ করতে পারে। সেতু নির্মাণ প্রকল্পের জন্য, সরঞ্জামটি ব্রিজ গার্ডার এবং সাপোর্টগুলি প্রক্রিয়া করে, যা স্থিতিশীল এবং টেকসই সংযোগ তৈরি করে যা সেতুর দীর্ঘ পরিষেবা জীবন জুড়ে গতিশীল লোড প্রতিরোধ করতে সক্ষম।
