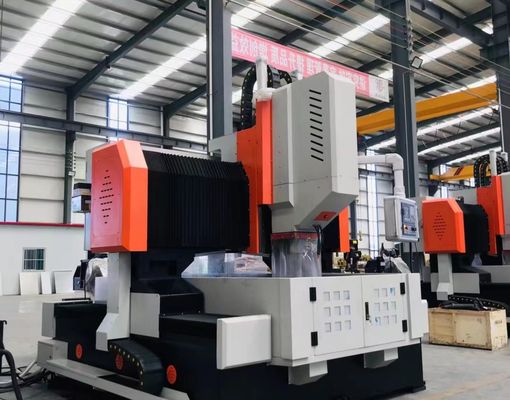

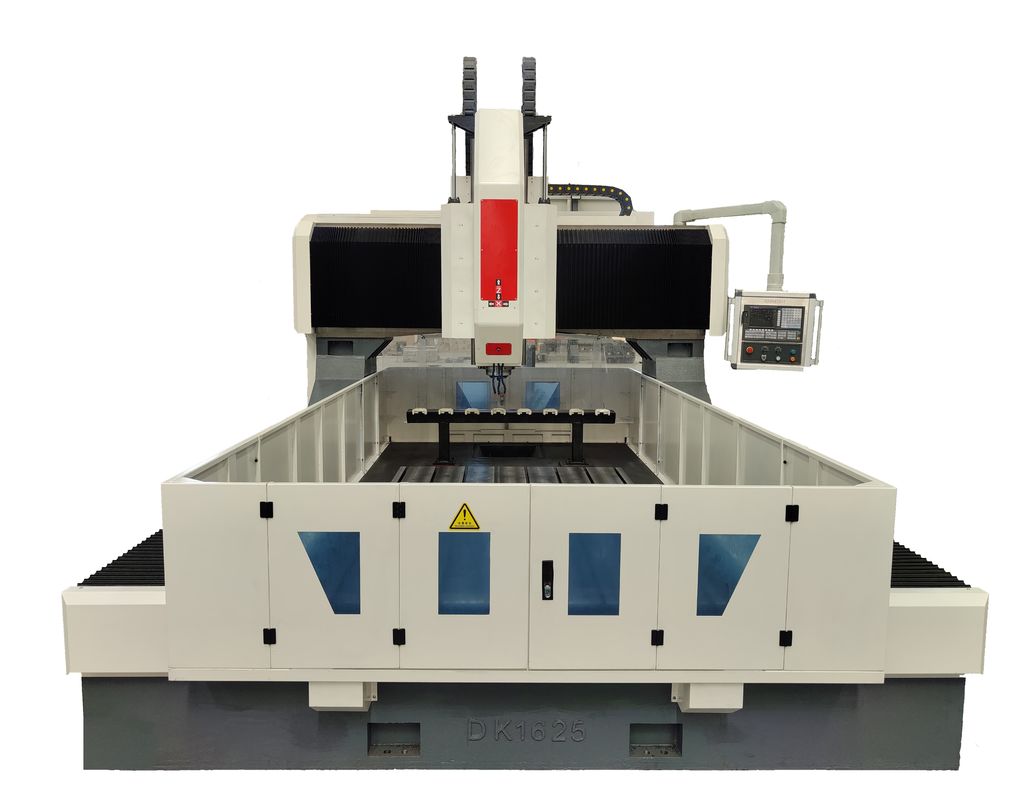

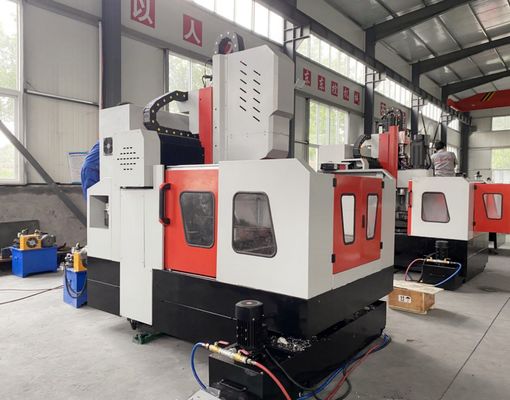

উন্নত উচ্চ গতির সিএনসি প্লেট ড্রিলিং এবং বড় ইস্পাত প্লেট জন্য ফ্রিলিং মেশিন
প্রয়োগ:
এই সিএনসি গ্যান্ট্রি-টাইপ প্লেট ড্রিলিং এবং ফ্রিলিং মেশিনটি বিশেষভাবে ড্রিলিং, চ্যামফারিং, ট্যাপিং, ফ্রিলিং এবং বোরিং সহ বিস্তৃত মেশিনিং প্রক্রিয়া সম্পাদনের জন্য উন্নত,ইস্পাত প্লেট এবং কাঠামোগত উপাদানএটি প্রযোজ্য বেধ পরিসীমা মধ্যে বিভিন্ন workpieces যেমন flanges, ডিস্ক, রিং, এবং প্লেট কাঠামো জন্য অত্যন্ত দক্ষ গর্ত প্রক্রিয়াকরণ সমাধান প্রদান করে।মেশিনটি থ্রু-হোল এবং ব্লাইন্ড-হোল মেশিনিং উভয়ই সমর্থন করে এবং একক উপাদান পাশাপাশি মাল্টি-স্তরযুক্ত কম্পোজিট উপাদানগুলির প্রক্রিয়াকরণের জন্য উপযুক্তউন্নত সিএনসি প্রযুক্তিকে একীভূত করে, সরঞ্জামগুলি সুবিধাজনক অপারেশন, স্বয়ংক্রিয় প্রক্রিয়াকরণের ক্ষমতা এবং উচ্চ-নির্ভুলতা উত্পাদন কর্মক্ষমতা সরবরাহ করে,এটিকে দক্ষতার প্রয়োজনের জন্য বড় আকারের শিল্প উৎপাদনের জন্য একটি আদর্শ সমাধান করে তোলে, নির্ভুলতা এবং নির্ভরযোগ্যতা।
স্পেসিফিকেশনঃ
| ওয়ার্কপিসের আকার |
LxW |
13000x1000 মিমি |
| গ্যান্ট্রি উচ্চতা |
৬০০ মিমি (এটি ফাউন্ডেশনের উপর নির্ভর করেও নির্ধারণ করা যেতে পারে)
|
| ওয়ার্কবেঞ্চ |
টি-স্লটের প্রস্থ |
২৮ মিমি |
| ড্রিলিং পাওয়ার হেড |
কুইটি। |
2 |
| স্পিন্ডল কোপ |
বিটিআই |
|
সর্বাধিক ড্রিলিং ব্যাসার্ধ
(সাধারণ কার্বন ইস্পাত)
|
Φ30 মিমি |
| ট্যাপিং ব্যাসার্ধ |
M3-M10 |
| স্পিন্ডল গতি |
30~6000 r/min |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার |
7.৫ কিলোওয়াট |
| স্পিন্ডলের নীচের প্রান্ত থেকে কাজের টেবিলের দূরত্ব |
২০০-৬০০ মিমি |
|
পাওয়ার হেডের পাশের গতি(এক্স অক্ষ)
|
সর্বাধিক অনুভূমিক স্ট্রোক |
১০০০ মিমি |
| পার্শ্বীয় গতির গতি |
0 ~ 8 r/min |
| পার্শ্বীয় গতির জন্য সার্ভো মোটর শক্তি |
2.4 কিলোওয়াট |
|
গ্যান্ট্রি লম্বা গতি (Y অক্ষ)
|
সর্বাধিক ফিড স্ট্রোক |
১৩০০০ মিমি |
| ফিড চলমান গতি |
০-৮ মিটার/মিনিট |
| ফিড সার্ভো মোটরের শক্তি |
২x২.৪ কিলোওয়াট |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বাধিক স্ট্রোক |
৩০০ মিমি |
| চলমান গতি |
০-৫ মিটার/মিনিট |
| সার্ভো মোটর শক্তি |
7.5 কিলোওয়াট (ব্রেক) |
| তিন অক্ষের অবস্থান সঠিকতা |
X/Y/Z/A/B/C |
± 0.015/1000 মিমি |
| তিন-অক্ষ পুনরাবৃত্তি অবস্থান সঠিকতা |
X/Y/Z/A/B/C |
±0.01/1000 মিমি |
| সামগ্রিক আকার |
LxWxH |
13000x3000x2500 মিমি |
পণ্যের বৈশিষ্ট্য
1. উচ্চ-নির্ভুল ট্রান্সমিশন সিস্টেম:
মেশিনটি তাইওয়ান-নির্মিত রৈখিক গাইডওয়ে এবং যথার্থ স্লাইডার সমাবেশ গ্রহণ করে, মসৃণ অক্ষ আন্দোলন, চমৎকার গতি স্থিতিশীলতা নিশ্চিত করে,এবং ভারী দায়িত্ব যন্ত্রপাতি অ্যাপ্লিকেশন জন্য বর্ধিত লোড বহন ক্ষমতা.
1) এক্স-অক্ষ দুটি রোলিং লিনিয়ার গাইডলাইন দিয়ে সজ্জিত, যা উচ্চ গতির ড্রিলিং অপারেশনগুলির প্রয়োজনীয়তা পূরণের জন্য উভয় পাশের গাইড এবং কাঠামোগত সমর্থন সরবরাহ করে।অক্ষ আন্দোলন একটি উচ্চ নির্ভুলতা বল স্ক্রু ট্রান্সমিশন সিস্টেমের সাথে মিলিত একটি এসি সার্ভো মোটর দ্বারা চালিত হয়, সঠিক অবস্থান এবং মসৃণ রৈখিক গতি নিশ্চিত করে।
2) Y- অক্ষ দুটি ভারী দায়িত্ব রোলিং রৈখিক গাইডways প্রতিটি পাশের উপর ইনস্টল করা হয়, প্রতিটি গাইডওয়ে উপর মাউন্ট করা তিন বর্গাকার টাইপ স্লাইডার সঙ্গে একটি অত্যন্ত শক্ত গ্যারেজ স্লাইডিং গঠন গঠন.এই অপ্টিমাইজড কনফিগারেশন ব্যতিক্রমী কাঠামোগত শক্তি এবং স্থিতিশীলতা প্রদান করে যখন নিম্ন ঘর্ষণ প্রতিরোধের, উচ্চ ভ্রমণ গতি, চমৎকার কম্পন শোষণ,এবং দীর্ঘায়িত সেবা জীবন. গ্যারেন্ট্রি আন্দোলন একটি দ্বৈত-সার্ভো সিঙ্ক্রোন ড্রাইভ সিস্টেম গ্রহণ করে, উভয় পক্ষের সার্ভো মোটর ইনস্টল করা হয় একযোগে বল স্ক্রু চালানোর জন্য,সিঙ্ক্রোনাইজড গতি এবং সুনির্দিষ্ট সিএনসি নিয়ন্ত্রিত যন্ত্রপাতি কর্মক্ষমতা নিশ্চিত.
3) স্পিন্ডল ক্যারিটি চারটি ভারী-ডুয়িং লিনিয়ার গাইডওয়ে দিয়ে সজ্জিত, অসামান্য অনমনীয়তা, উচ্চ অবস্থান সঠিকতা, চমৎকার গতিশীল কর্মক্ষমতা প্রদান করে,এবং এমনকি কম গতির মেশিনিং অবস্থার অধীনে স্থিতিশীল অপারেশন.
2স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম এবং সুরক্ষা কাঠামোঃ
মেশিনটি তাইওয়ানে নির্মিত একটি ভলিউমেট্রিক স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দিয়ে সজ্জিত যা সঠিক চাপ বিতরণ করে।সিস্টেম স্বয়ংক্রিয়ভাবে সব প্রধান চলন্ত উপাদান তৈলাক্তকরণ সরবরাহ করে, রৈখিক গাইডওয়ে, বল স্ক্রু এবং র্যাক-এন্ড-পিনিওন ট্রান্সমিশন সিস্টেম সহ, ব্যাপক তৈলাক্তকরণ কভারেজ নিশ্চিত করে এবং কার্যকরভাবে সমালোচনামূলক উপাদানগুলির পরিষেবা জীবন বাড়ায়।X- এবং Y- অক্ষের সিস্টেমে ধুলো-প্রতিরোধী সুরক্ষা কভার ইনস্টল করা হয়মেশিনের কাঠামো রক্ষা এবং অপারেশন নির্ভরযোগ্যতা উন্নত করার জন্য ওয়ার্কটেবিলের চারপাশে জলরোধী স্প্ল্যাশ গার্ডগুলি সাজানো হয়।
3উন্নত কেএনডি সিএনসি কন্ট্রোল সিস্টেম:
ড্রাইভ নিয়ন্ত্রণের জন্য মেশিনটি উচ্চ-নির্ভুলতা পরম সার্ভো মোটর ব্যবহার করে এবং এটি একটি RS232 যোগাযোগ ইন্টারফেস, রঙিন প্রদর্শন পর্দা এবং চীনা ভাষায় অপারেটিং ইন্টারফেস দিয়ে সজ্জিত।সিএনসি সিস্টেম স্থানীয় অপারেশন এবং বহিরাগত ইউএসবি তথ্য ইনপুট উভয় সমর্থন করে, সুবিধাজনক প্রোগ্রাম ব্যবস্থাপনা, নমনীয় তথ্য স্থানান্তর, এবং দক্ষ যন্ত্রপাতি নিয়ন্ত্রণ প্রদান করে।
এই উচ্চ-পারফরম্যান্স সিএনসি গ্যান্ট্রি প্লেট শীট ধাতু খনন এবং চিহ্নিতকরণ শিল্প সরঞ্জামগুলি প্লেট-টাইপ উপাদান এবং কাঠামোগত অংশগুলির নির্ভুল যন্ত্রের জন্য বিশদভাবে ডিজাইন করা হয়েছে।বিশেষভাবে কাজ করা টুকরো সহ ফ্ল্যাঞ্জের জন্য তৈরি, ডিস্ক, রিং, এবং সমতল প্লেট, এটি একটি মূল প্রয়োজনীয়তা আছে যে এই ধরনের workpieces এর বেধ কঠোরভাবে মেশিনের নির্দিষ্ট কার্যকর মেশিনিং পরামিতি মেনে চলতে হবে।
ইস্পাত কাঠামোর কর্মশালাগুলিতে এই সরঞ্জামগুলি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলির জন্য যথার্থ ড্রিলিং এবং ফ্রিলিং অপারেশন সরবরাহ করে,এভাবে ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি শক্তিশালী ভিত্তি স্থাপন করাবায়ু শক্তি ক্ষেত্রে,এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য উচ্চ-নির্ভুলতা মেশিনিং সমাধান সরবরাহ করে যা এই উপাদানগুলিকে কঠোর পরিবেশের অবস্থার প্রতিরোধের ক্ষমতা নিশ্চিত করে।উদাহরণস্বরূপ, শক্তিশালী বাতাস, তাপমাত্রা ওঠানামা) । সেতু নির্মাণ প্রকল্পের জন্য, সরঞ্জামগুলি সেতু গ্রিড এবং সমর্থন ব্র্যাকেটগুলি প্রক্রিয়া করে, যা স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল।দীর্ঘস্থায়ী সংযোগগুলি যা সেতুর দীর্ঘস্থায়ী সেবা জীবন জুড়ে গতিশীল লোড সহ্য করতে ডিজাইন করা হয়েছে.
