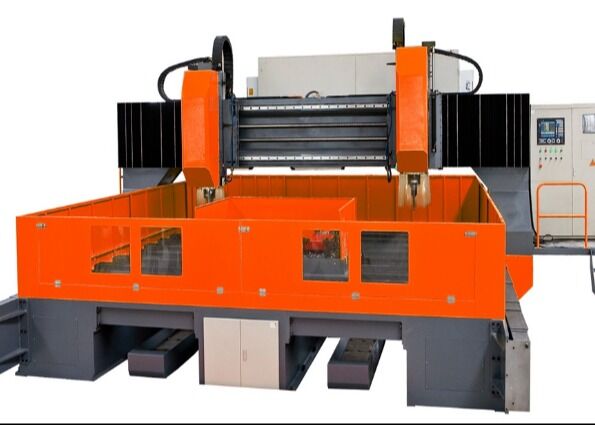

শিল্প ব্যবহারের গ্যান্ট্রি সিএনসি প্লেট ড্রিলিং এবং চিপ পরিবাহকের সাথে মিলিং মেশিন
আবেদন:
সিএনসি গ্যান্ট্রি প্লেট ড্রিলিং এবং মিলিং মেশিনটি বিশেষভাবে টিউব শীট, ফ্ল্যাঞ্জ, বিয়ারিং প্লেট, হিট এক্সচেঞ্জার উপাদান এবং পেট্রোকেমিক্যাল প্রক্রিয়াকরণ, পারমাণবিক শক্তি উৎপাদন, বায়ু শক্তি, বয়লার উত্পাদন, এবং ফ্যাব্রিক স্টীব্রেক্সে ব্যবহৃত প্লেট-টাইপ ওয়ার্কপিসগুলির একটি বিস্তৃত পরিসরের উচ্চ-নির্ভুলতা মেশিনের জন্য তৈরি করা হয়েছে। মেশিনটি থ্রু-স্পিন্ডেল কুল্যান্টের সাথে উচ্চ-গতির কার্বাইড ড্রিলিং, সেইসাথে বহিরাগত কুল্যান্টের সাথে উচ্চ-গতির টুইস্ট ড্রিলিংকে সমর্থন করে। একটি একক CNC মেশিনিং প্ল্যাটফর্মে ড্রিলিং, চ্যামফেরিং, ট্যাপিং, মিলিং এবং বোরিংকে একীভূত করে, এটি ব্যতিক্রমী মেশিনিং নমনীয়তা এবং উত্পাদন দক্ষতা প্রদান করে। একটি ঐচ্ছিক স্বয়ংক্রিয় ডান-কোণ মিলিং হেড জটিল ওয়ার্কপিসগুলির দক্ষ সাইড ড্রিলিং, ট্যাপিং এবং মিলিং সক্ষম করে এর ক্ষমতা আরও বাড়িয়ে তোলে।
স্পেসিফিকেশন:
| মডেল |
পিএইচডি 2020 |
| ওয়ার্কপিস আকার |
LxW (মিমি) |
2000x2000 |
| ওয়ার্কবেঞ্চের টি-স্লট প্রস্থ (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
1 |
| টাকু টেপার |
BT50 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
Φ80 |
| সর্বোচ্চ বেধ (মিমি) |
≤250 |
| টোকা ব্যাস |
M3-M30 |
| টাকু গতি (r/min) |
30~3000 |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট) |
22/30 |
| পাওয়ার হেডের পার্শ্বীয় গতিবিধি (এক্স অক্ষ) |
সর্বোচ্চ অনুভূমিক স্ট্রোক (মিমি) |
2000 |
| পার্শ্বীয় চলাচলের গতি (r/min) |
0~8 |
| পার্শ্বীয় আন্দোলনের জন্য সার্ভো মোটর শক্তি (কিলোওয়াট) |
2.4 |
| গ্যান্ট্রি অনুদৈর্ঘ্য আন্দোলন (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক (মিমি) |
2000 |
| ফিড চলন্ত গতি (মি/মিনিট) |
0~8 |
| ফিড সার্ভো মোটর পাওয়ার (কিলোওয়াট) |
2.4 |
| উল্লম্ব রাম ফিড গতি (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক (মিমি) |
800 |
| চলন্ত গতি (মি/মিনিট) |
0~8 |
| সার্ভো মোটর পাওয়ার (কিলোওয়াট) |
2.4 |
| তিন-অক্ষ অবস্থান নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.015/1000 |
| তিন-অক্ষ পুনরাবৃত্তি অবস্থান নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক ব্যবস্থা |
সিএনসি সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্কের ধরন (ঐচ্ছিক) |
24 টুল অবস্থান |
| সামগ্রিক আকার |
LxWxH (মি) |
5.3x3.8x2.7 |
পণ্য বৈশিষ্ট্য
1. সরঞ্জামগুলির মধ্যে প্রধানত একটি হেভি-ডিউটি মেশিন বেড, অনুদৈর্ঘ্য স্লাইড সমাবেশ, গ্যান্ট্রি কাঠামো, ক্রস স্লাইড, উল্লম্ব ফিড মেকানিজম, ড্রিলিং এবং মিলিং স্পিন্ডল হেড, ওয়ার্কটেবল, কুল্যান্ট সার্কুলেশন সিস্টেম, স্বয়ংক্রিয় চিপ অপসারণ সিস্টেম, কেন্দ্রীভূত লুব্রিকেশন ইউনিট, বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থা, একটি কমপ্লিট ইলেকট্রিক সিস্টেম, একটি কমপ্লিট ইলেকট্রিক সিস্টেম এবং অন্যান্য। এবং অত্যন্ত দক্ষ মেশিনিং প্ল্যাটফর্ম।
2. সার্ভো-চালিত স্লাইডিং স্পিন্ডেল হেড একাধিক মেশিনিং ফাংশনকে একীভূত করে, যার মধ্যে ড্রিলিং, রিমিং, ট্যাপিং, চ্যামফেরিং এবং স্লট মিলিং। মেশিনিং নমনীয়তা সর্বাধিক করার জন্য এই অপারেশনগুলি স্বাধীনভাবে বা সমন্বিত মাল্টি-অক্ষ মোডে সঞ্চালিত হতে পারে। টাকুটি তাইওয়ানে তৈরি একটি উচ্চ-নির্ভুলতা BT50 অভ্যন্তরীণ-কুলিং স্পিন্ডল দিয়ে সজ্জিত এবং একটি ডিস্ক-স্প্রিং স্বয়ংক্রিয় টুল ক্ল্যাম্পিং প্রক্রিয়া বৈশিষ্ট্যযুক্ত। হাইড্রোলিক টুল রিলিজ ড্রিল এবং মিলিং কাটারগুলির দ্রুত এবং সুবিধাজনক প্রতিস্থাপন সক্ষম করে, অ-উৎপাদনশীল ডাউনটাইম হ্রাস করার সাথে সাথে মেশিনিং দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে।
3. মসৃণ অক্ষ আন্দোলন, ব্যতিক্রমী অনমনীয়তা, এবং অসামান্য গতির নির্ভুলতা প্রদানের জন্য উচ্চ-নির্ভুল রৈখিক নির্দেশিকাগুলি মেশিন জুড়ে অন্তর্ভুক্ত করা হয়েছে। ফিড সিস্টেম সিঙ্ক্রোনাস বেল্ট ট্রান্সমিশন এবং নির্ভুল বল স্ক্রু সমাবেশের মাধ্যমে এসি সার্ভো মোটর দ্বারা চালিত হয়, উচ্চতর অবস্থান নির্ভুলতা, চমৎকার পুনরাবৃত্তিযোগ্যতা এবং নির্ভরযোগ্য দীর্ঘমেয়াদী মেশিনিং স্থিতিশীলতা নিশ্চিত করে।
4. মেশিনের বিছানা এবং গ্যান্ট্রি ফ্রেম প্রিমিয়াম-গ্রেড ঢালাই লোহা বা ভারী-শুল্ক ঢালাই ইস্পাত কাঠামো থেকে তৈরি করা হয়। সমস্ত প্রধান কাঠামোগত উপাদানগুলি মেশিনিংয়ের আগে উচ্চ-তাপমাত্রার স্ট্রেস-রিলিফ অ্যানিলিং করে, তারপর সেমি-ফিনিশিংয়ের পরে সেকেন্ডারি স্ট্রেস-রিলিফ ট্রিটমেন্ট হয়। চূড়ান্ত নির্ভুলতা মেশিনিং চমৎকার কাঠামোগত অনমনীয়তা, উচ্চতর মাত্রিক স্থায়িত্ব, এবং মেশিনের পরিষেবা জীবন জুড়ে ধারাবাহিকভাবে উচ্চ মেশিনিং নির্ভুলতার গ্যারান্টি দেয়।
সিএনসি গ্যান্ট্রি প্লেট ড্রিলিং এবং মিলিং মেশিন একটি উচ্চ-কার্যক্ষমতা সম্পন্ন সিএনসি মেশিনিং সেন্টার যা বিশেষভাবে প্লেটের উপাদান এবং কাঠামোগত ওয়ার্কপিসগুলির নির্ভুল প্রক্রিয়াকরণের জন্য তৈরি করা হয়েছে। এটি মেশিনের নির্দিষ্ট মেশিনিং ক্ষমতার মধ্যে ফ্ল্যাঞ্জ, ডিস্ক, রিং, ফ্ল্যাট প্লেট এবং অনুরূপ উপাদানগুলি মেশিন করার জন্য আদর্শভাবে উপযুক্ত। একটি অনমনীয় যান্ত্রিক কাঠামো, উন্নত CNC প্রযুক্তি, এবং বহুমুখী মেশিনিং ক্ষমতা সমন্বিত, এটি শিল্প অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ সমাধান প্রদান করে যার জন্য ব্যতিক্রমী নির্ভুলতা এবং উচ্চ উত্পাদন দক্ষতা উভয়ই প্রয়োজন।
কাঠামোগত ইস্পাত ফ্যাব্রিকেশন সুবিধাগুলিতে, মেশিনটি স্ট্রাকচারাল প্লেট, বেস প্লেট এবং সংযোগ উপাদানগুলির নির্ভুল ড্রিলিং এবং মিলিং সঞ্চালন করে, দক্ষ ইস্পাত কাঠামো সমাবেশের জন্য সঠিকভাবে মেশিনযুক্ত উপাদান সরবরাহ করে। বায়ু শক্তি শিল্পের মধ্যে, এটি বায়ু টারবাইন টাওয়ার বিভাগ এবং বৃহৎ-ব্যাসের ফ্ল্যাঞ্জ অ্যাসেম্বলি মেশিন করার জন্য ব্যাপকভাবে ব্যবহৃত হয়, শক্তিশালী বায়ু লোড এবং চরম তাপমাত্রার ওঠানামা সহ চাহিদাপূর্ণ অপারেটিং পরিবেশের অধীনে চমৎকার মাত্রিক নির্ভুলতা এবং কাঠামোগত নির্ভরযোগ্যতা নিশ্চিত করে। সেতু নির্মাণ প্রকল্পে, সরঞ্জামগুলি ব্রিজ গার্ডার, স্প্লাইস প্লেট এবং সমর্থনকারী কাঠামোগত সদস্যদের মেশিন করার জন্য ব্যাপকভাবে নিযুক্ত করা হয়, দীর্ঘমেয়াদী গতিশীল লোডিং সহ্য করতে সক্ষম টেকসই, উচ্চ-শক্তির সংযোগ তৈরি করে। ফলস্বরূপ, এটি বৃহৎ আকারের সেতু অবকাঠামোর কাঠামোগত নিরাপত্তা, কর্মক্ষম নির্ভরযোগ্যতা এবং বর্ধিত পরিষেবা জীবনকে উল্লেখযোগ্যভাবে অবদান রাখে।
