ইন্ডাস্ট্রিয়াল হাই স্পিড সিএনসি প্লেট ড্রিলিং এবং ফ্রেজিং মেশিন

শিল্প উচ্চ গতির সিএনসি প্লেট ড্রিলিং এবং মিলিং মেশিন পুরু প্লেটের জন্য

প্রয়োগ:

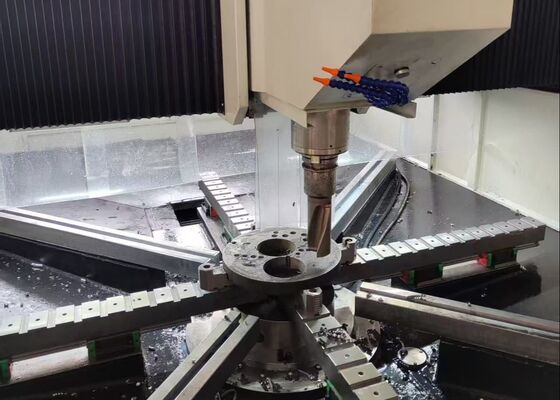

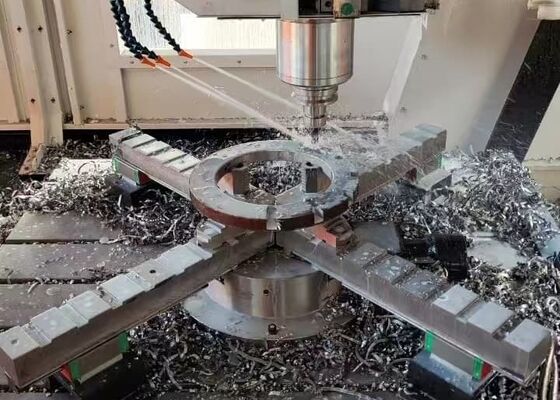

সিএনসি গ্যান্ট্রি প্লেট ড্রিলিং এবং মিলিং মেশিন বিশেষভাবে টিউব শীট, ফ্ল্যাঞ্জ, বিয়ারিং প্লেট, হিট এক্সচেঞ্জার উপাদান এবং পেট্রোকেমিক্যাল প্রক্রিয়াকরণ, পারমাণবিক বিদ্যুৎ উৎপাদন, বায়ু শক্তি, বয়লার উত্পাদন এবং কাঠামোগত ইস্পাত তৈরিতে ব্যবহৃত প্লেট-টাইপ ওয়ার্কপিসগুলির একটি বিস্তৃত পরিসরের উচ্চ-নির্ভুলতা মেশিনিংয়ের জন্য তৈরি করা হয়েছে। মেশিনটি স্পিন্ডলের মাধ্যমে শীতলীকরণ সহ উচ্চ-গতির কার্বাইড ড্রিলিং এবং বাহ্যিক শীতলীকরণ সহ উচ্চ-গতির টুইস্ট ড্রিলিং সমর্থন করে। ড্রিলিং, চ্যামফারিং, ট্যাপিং, মিলিং এবং বোরিংকে একটি একক সিএনসি মেশিনিং প্ল্যাটফর্মে একীভূত করে, এটি ব্যতিক্রমী মেশিনিং নমনীয়তা এবং উৎপাদন দক্ষতা সরবরাহ করে। একটি ঐচ্ছিক স্বয়ংক্রিয় ডান-কোণ মিলিং হেড জটিল ওয়ার্কপিসগুলির দক্ষ সাইড ড্রিলিং, ট্যাপিং এবং মিলিং সক্ষম করে এর ক্ষমতা আরও বাড়িয়ে তোলে।

স্পেসিফিকেশন:

পণ্য বৈশিষ্ট্য

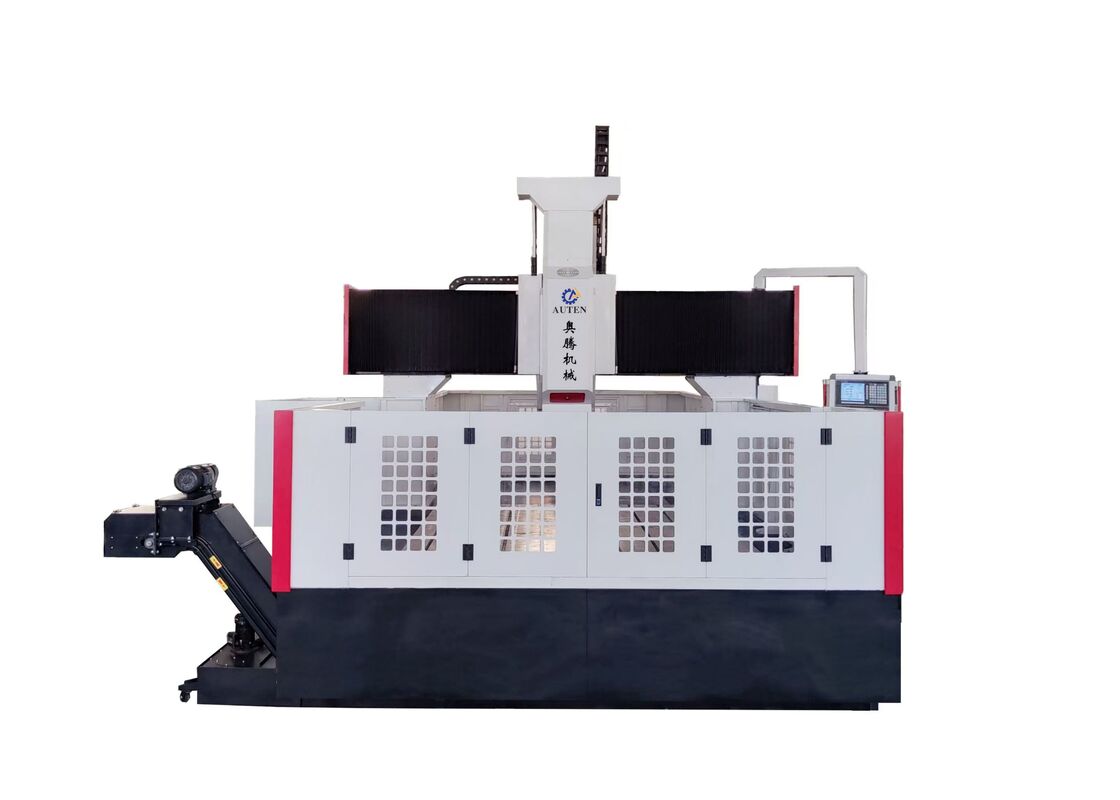

1. সরঞ্জামটি প্রধানত একটি শক্তিশালী মেশিন বেড, অনুদৈর্ঘ্য স্লাইড মেকানিজম, গ্যান্ট্রি ফ্রেম, ট্রান্সভার্স স্লাইড ইউনিট, উল্লম্ব ফিড সিস্টেম, ড্রিলিং এবং মিলিং স্পিন্ডল হেড, ওয়ার্কটেবিল, কুল্যান্ট সার্কুলেশন সিস্টেম, স্বয়ংক্রিয় চিপ কনভেয়িং সিস্টেম, কেন্দ্রীভূত লুব্রিকেশন সিস্টেম, বায়ুসংক্রান্ত সমাবেশ, বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট এবং অন্যান্য সহায়ক মডিউল নিয়ে গঠিত। একসাথে, এই উপাদানগুলি নির্ভুল শিল্প প্রক্রিয়াকরণের জন্য ডিজাইন করা একটি সম্পূর্ণ, উচ্চ-দক্ষ সিএনসি মেশিনিং সিস্টেম তৈরি করে।

2. সার্ভো-নিয়ন্ত্রিত স্লাইডিং স্পিন্ডল হেড ড্রিলিং, রিম্মিং, ট্যাপিং, চ্যামফারিং এবং গ্রুভ মিলিং সহ একাধিক মেশিনিং ক্ষমতাকে একত্রিত করে। সর্বাধিক প্রক্রিয়াকরণ বহুমুখিতা প্রদানের জন্য এই ফাংশনগুলি পৃথকভাবে বা সমন্বিত মাল্টি-অক্ষ অপারেশনের মাধ্যমে কার্যকর করা যেতে পারে। স্পিন্ডল তাইওয়ানে তৈরি একটি উচ্চ-নির্ভুল BT50 অভ্যন্তরীণ-কুলিং স্পিন্ডল গ্রহণ করে এবং ডিস্ক স্প্রিং প্রযুক্তির উপর ভিত্তি করে একটি স্বয়ংক্রিয় টুল ক্ল্যাম্পিং মেকানিজম দিয়ে সজ্জিত। হাইড্রোলিক টুল রিলিজ ড্রিলিং এবং মিলিং টুলগুলির দ্রুত এবং সুবিধাজনক প্রতিস্থাপনকে অনুমতি দেয়, কার্যকরভাবে টুল পরিবর্তনের সময় হ্রাস করে এবং সামগ্রিক উৎপাদন দক্ষতা উন্নত করে।

3. উচ্চ-নির্ভুলতা লিনিয়ার গাইডওয়েগুলি মসৃণ চলাচল, চমৎকার অনমনীয়তা এবং নির্ভুল পজিশনিং কর্মক্ষমতা নিশ্চিত করার জন্য সমস্ত প্রধান গতি অক্ষ জুড়ে ইনস্টল করা হয়। ফিড ড্রাইভ সিস্টেম এসি সার্ভো মোটর ব্যবহার করে যা সিনক্রোনাস বেল্ট ট্রান্সমিশন এবং প্রিসিশন বল স্ক্রু মেকানিজমের সাথে মিলিত হয়, যা অসামান্য পজিশনিং নির্ভুলতা, উচ্চতর পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীল দীর্ঘমেয়াদী মেশিনিং কর্মক্ষমতা সরবরাহ করে।

4. মেশিন বেড এবং গ্যান্ট্রি কাঠামো উচ্চ-মানের ঢালাই লোহা বা ভারী-শুল্ক ঢালাই ইস্পাত সমাবেশ থেকে তৈরি করা হয়। মেশিনিংয়ের আগে, সমস্ত গুরুত্বপূর্ণ কাঠামোগত উপাদানগুলি উচ্চ-তাপমাত্রার স্ট্রেস-রিলিফ অ্যানিলিংয়ের মধ্য দিয়ে যায়, তারপরে আধা-ফিনিশিংয়ের পরে একটি অতিরিক্ত স্ট্রেস-রিলিফ প্রক্রিয়া হয়। এই উন্নত উত্পাদন প্রক্রিয়ার মাধ্যমে, মেশিনটি ব্যতিক্রমী কাঠামোগত অনমনীয়তা, উন্নত মাত্রিক স্থিতিশীলতা এবং এর সম্পূর্ণ পরিষেবা জীবন জুড়ে ধারাবাহিকভাবে নির্ভরযোগ্য মেশিনিং নির্ভুলতা অর্জন করে।

সিএনসি গ্যান্ট্রি প্লেট ড্রিলিং এবং মিলিং মেশিন হল একটি উচ্চ-কার্যকারিতা সিএনসি মেশিনিং সমাধান যা বিশেষভাবে প্লেট-টাইপ উপাদান এবং কাঠামোগত ইস্পাত অংশগুলির নির্ভুল প্রক্রিয়াকরণের জন্য তৈরি করা হয়েছে। এটি ফ্ল্যাঞ্জ, ডিস্ক, রিং, ফ্ল্যাট প্লেট এবং নির্দিষ্ট মেশিনিং পরিসরের মধ্যে অন্যান্য অনুরূপ ওয়ার্কপিসগুলির মেশিনিংয়ের জন্য ব্যাপকভাবে উপযুক্ত। এর অনমনীয় যান্ত্রিক নির্মাণ, উন্নত সিএনসি নিয়ন্ত্রণ প্রযুক্তি এবং ব্যাপক মাল্টি-ফাংশন মেশিনিং ক্ষমতা সহ, মেশিনটি উচ্চ নির্ভুলতা, উত্পাদনশীলতা এবং অপারেশনাল স্থিতিশীলতার প্রয়োজন এমন শিল্প অ্যাপ্লিকেশনগুলির জন্য একটি দক্ষ এবং নির্ভরযোগ্য সমাধান সরবরাহ করে।

কাঠামোগত ইস্পাত উত্পাদন প্ল্যান্টগুলিতে, সরঞ্জামগুলি কাঠামোগত প্লেট, ফাউন্ডেশন প্লেট এবং সংযোগ উপাদানগুলির উপর উচ্চ-নির্ভুলতা ড্রিলিং এবং মিলিং অপারেশন সম্পাদন করে, দক্ষ ইস্পাত কাঠামো সমাবেশের জন্য নির্ভুলভাবে প্রক্রিয়াকৃত অংশ সরবরাহ করে। বায়ু শক্তি শিল্পে, এটি বায়ু টারবাইন টাওয়ার বিভাগ এবং বড়-ব্যাস ফ্ল্যাঞ্জ উপাদানগুলির মেশিনিংয়ের জন্য ব্যাপকভাবে প্রয়োগ করা হয়, যা চ্যালেঞ্জিং অপারেটিং অবস্থার অধীনে চমৎকার মাত্রিক নির্ভুলতা এবং কাঠামোগত অখণ্ডতা নিশ্চিত করে, যার মধ্যে ভারী বাতাসের লোড এবং উল্লেখযোগ্য তাপমাত্রার পরিবর্তন অন্তর্ভুক্ত। সেতু নির্মাণ অ্যাপ্লিকেশনগুলিতে, মেশিনটি সেতু গার্ডার, স্প্লাইস প্লেট এবং সহায়ক কাঠামোগত উপাদানগুলির প্রক্রিয়াকরণের জন্য ব্যাপকভাবে ব্যবহৃত হয়, যা উচ্চ-শক্তি এবং টেকসই সংযোগ তৈরি করে যা দীর্ঘমেয়াদী গতিশীল লোড সহ্য করতে সক্ষম। ফলস্বরূপ, সরঞ্জামটি বড় আকারের সেতু এবং অবকাঠামো প্রকল্পগুলির কাঠামোগত নিরাপত্তা, অপারেশনাল নির্ভরযোগ্যতা এবং পরিষেবা জীবন উন্নত করতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
