ফ্ল্যাঞ্জের জন্য বড় ফরম্যাটের হাই স্পিড সিএনসি প্লেট ড্রিলিং এবং মিলিং মেশিন

ফ্ল্যাঞ্জের জন্য বড় ফরম্যাটের উচ্চ গতির সিএনসি প্লেট ড্রিলিং এবং মিলিং মেশিন

প্রয়োগ:

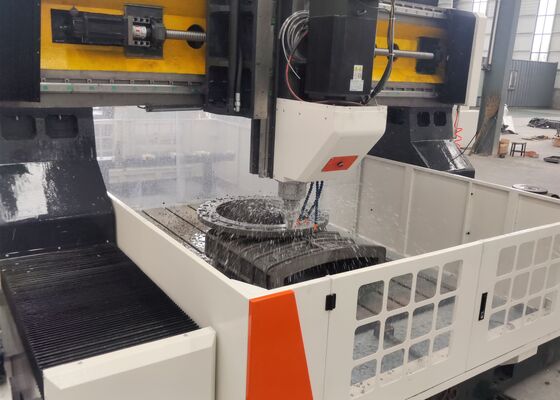

সিএনসি গ্যান্ট্রি প্লেট ড্রিলিং এবং মিলিং মেশিন বিশেষভাবে টিউব শীট, ফ্ল্যাঞ্জ, বিয়ারিং প্লেট, হিট এক্সচেঞ্জার উপাদান এবং পেট্রোকেমিক্যাল প্রক্রিয়াকরণ, পারমাণবিক বিদ্যুৎ উৎপাদন, বায়ু শক্তি, বয়লার উত্পাদন এবং কাঠামোগত ইস্পাত তৈরিতে ব্যবহৃত প্লেট-টাইপ ওয়ার্কপিসগুলির একটি বিস্তৃত পরিসরের উচ্চ-নির্ভুলতা মেশিনিংয়ের জন্য তৈরি করা হয়েছে। মেশিনটি স্পিন্ডলের মাধ্যমে শীতলীকরণ সহ উচ্চ-গতির কার্বাইড ড্রিলিং এবং বাহ্যিক শীতলীকরণ সহ উচ্চ-গতির টুইস্ট ড্রিলিং সমর্থন করে। ড্রিলিং, চ্যামফারিং, ট্যাপ করা, মিলিং এবং বোরিংকে একটি একক সিএনসি মেশিনিং প্ল্যাটফর্মে একীভূত করে, এটি ব্যতিক্রমী মেশিনিং নমনীয়তা এবং উত্পাদন দক্ষতা সরবরাহ করে। একটি ঐচ্ছিক স্বয়ংক্রিয় ডান-কোণ মিলিং হেড জটিল ওয়ার্কপিসগুলির দক্ষ সাইড ড্রিলিং, ট্যাপ করা এবং মিলিং সক্ষম করে এর ক্ষমতা আরও বাড়ায়।

স্পেসিফিকেশন:

পণ্যের বৈশিষ্ট্য

1. সরঞ্জামটিতে একটি হেভি-ডিউটি মেশিন বেস, অনুদৈর্ঘ্য স্লাইড অ্যাসেম্বলি, গ্যান্ট্রি স্ট্রাকচার, ক্রস স্লাইড মেকানিজম, উল্লম্ব ফিড ইউনিট, ড্রিলিং এবং মিলিং স্পিন্ডল হেড, ওয়ার্কটেবিল, কুল্যান্ট সার্কুলেশন সিস্টেম, স্বয়ংক্রিয় চিপ অপসারণ কনভেয়র, কেন্দ্রীভূত লুব্রিকেশন সিস্টেম, বায়ুসংক্রান্ত সিস্টেম, বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট এবং অন্যান্য সহায়ক উপাদান রয়েছে। এই সমন্বিত মডিউলগুলি উচ্চ-নির্ভুলতা শিল্প উত্পাদনের প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা একটি সম্পূর্ণ এবং দক্ষ সিএনসি মেশিনিং প্ল্যাটফর্ম তৈরি করে।

2. সার্ভো-চালিত স্লাইডিং স্পিন্ডল হেড ড্রিলিং, রিম্মিং, ট্যাপ করা, চ্যামফারিং এবং স্লট মিলিং সহ একাধিক মেশিনিং অপারেশনকে একীভূত করে। এই প্রক্রিয়াগুলি স্বাধীনভাবে বা সমন্বিত মাল্টি-অ্যাক্সিস নিয়ন্ত্রণের মাধ্যমে সম্পাদিত হতে পারে, যা অসাধারণ মেশিনিং নমনীয়তা এবং বহুমুখিতা প্রদান করে। স্পিন্ডলটি তাইওয়ানে তৈরি একটি উচ্চ-নির্ভুলতা BT50 অভ্যন্তরীণ-কুলিং স্পিন্ডল দিয়ে সজ্জিত এবং ডিস্ক স্প্রিং প্রযুক্তি ব্যবহার করে একটি স্বয়ংক্রিয় টুল ক্ল্যাম্পিং সিস্টেম বৈশিষ্ট্যযুক্ত। হাইড্রোলিক টুল রিলিজ মেকানিজম দ্রুত এবং সুবিধাজনক টুল প্রতিস্থাপন সক্ষম করে, কার্যকরভাবে টুল পরিবর্তনের চক্রকে ছোট করে এবং সামগ্রিক উত্পাদন দক্ষতা উন্নত করে।

3. উচ্চ-নির্ভুলতা লিনিয়ার গাইডওয়েগুলি মসৃণ অপারেশন, চমৎকার যান্ত্রিক অনমনীয়তা এবং নির্ভুল পজিশনিং কর্মক্ষমতা নিশ্চিত করার জন্য মেশিনের প্রধান চলাচল অক্ষগুলিতে প্রয়োগ করা হয়। ফিড ড্রাইভ সিস্টেম এসি সার্ভো মোটরগুলিকে সিনক্রোনাস বেল্ট ট্রান্সমিশন এবং প্রিসিশন বল স্ক্রু মেকানিজমের সাথে একত্রিত করে, যা উন্নত পজিশনিং নির্ভুলতা, চমৎকার পুনরাবৃত্তিযোগ্যতা এবং নির্ভরযোগ্য দীর্ঘমেয়াদী মেশিনিং স্থিতিশীলতা সরবরাহ করে।

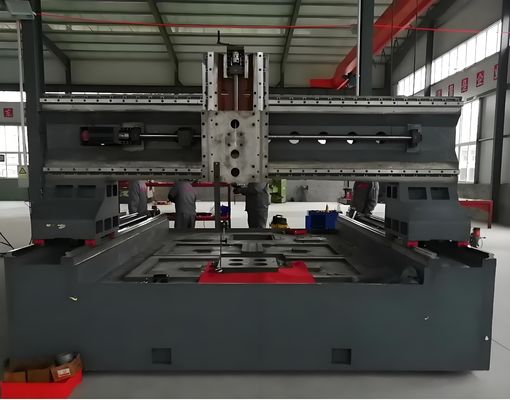

4. মেশিন বেড এবং গ্যান্ট্রি ফ্রেম প্রিমিয়াম কাস্ট আয়রন বা উচ্চ-শক্তির ওয়েল্ডেড ইস্পাত কাঠামো থেকে তৈরি করা হয়। নির্ভুল মেশিনিংয়ের আগে, সমস্ত প্রধান কাঠামোগত উপাদানগুলি উচ্চ-তাপমাত্রার স্ট্রেস-রিলিফ অ্যানিলিংয়ের মধ্য দিয়ে যায়, তারপরে আধা-ফিনিশিংয়ের পরে দ্বিতীয় স্ট্রেস এলিমিনেশন করা হয়। এই উন্নত উত্পাদন প্রক্রিয়া কার্যকরভাবে কাঠামোগত অনমনীয়তা উন্নত করে, মাত্রিক স্থিতিশীলতা বাড়ায় এবং সরঞ্জামের পরিষেবা জীবন জুড়ে ধারাবাহিকভাবে নির্ভুল মেশিনিং কর্মক্ষমতা নিশ্চিত করে।

সিএনসি গ্যান্ট্রি প্লেট ড্রিলিং এবং মিলিং মেশিন একটি উচ্চ-কার্যকারিতা সিএনসি মেশিনিং সেন্টার যা বিশেষভাবে প্লেট উপাদান এবং কাঠামোগত ইস্পাত অংশগুলির নির্ভুল প্রক্রিয়াকরণের জন্য তৈরি করা হয়েছে। এটি নির্দিষ্ট প্রক্রিয়াকরণ সীমার মধ্যে ফ্ল্যাঞ্জ, ডিস্ক, রিং, ইস্পাত প্লেট এবং অন্যান্য অনুরূপ ওয়ার্কপিসগুলির মেশিনিংয়ের জন্য আদর্শভাবে উপযুক্ত। একটি অনমনীয় যান্ত্রিক কাঠামো, উন্নত সিএনসি নিয়ন্ত্রণ প্রযুক্তি এবং বহুকার্যকরী মেশিনিং ক্ষমতা সহ, মেশিনটি শিল্প অ্যাপ্লিকেশনগুলির জন্য একটি দক্ষ এবং নির্ভরযোগ্য সমাধান সরবরাহ করে যার জন্য ব্যতিক্রমী নির্ভুলতা, উচ্চ উত্পাদনশীলতা এবং স্থিতিশীল অপারেশন প্রয়োজন।

কাঠামোগত ইস্পাত উত্পাদন সুবিধাগুলিতে, সরঞ্জামটি কাঠামোগত প্লেট, বেস প্লেট এবং সংযোগ উপাদানগুলিতে উচ্চ-নির্ভুলতা ড্রিলিং এবং মিলিং অপারেশন সম্পাদন করে, যা দক্ষ ইস্পাত কাঠামো সমাবেশের জন্য নির্ভুলভাবে মেশিনেড অংশ সরবরাহ করে। বায়ু শক্তি শিল্পে, এটি বায়ু টারবাইন টাওয়ার বিভাগ এবং বড়-ব্যাসযুক্ত ফ্ল্যাঞ্জ উপাদানগুলির মেশিনিংয়ের জন্য ব্যাপকভাবে ব্যবহৃত হয়, যা শক্তিশালী বায়ু লোড এবং চরম তাপমাত্রার ওঠানামার মতো চাহিদাপূর্ণ পরিস্থিতিতে চমৎকার মাত্রিক নির্ভুলতা, কাঠামোগত সামঞ্জস্য এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে। সেতু নির্মাণ প্রকল্পগুলিতে, মেশিনটি সেতু গার্ডার, স্প্লাইস প্লেট এবং সহায়ক কাঠামোগত সদস্যদের প্রক্রিয়াকরণের জন্য ব্যাপকভাবে প্রয়োগ করা হয়, যা দীর্ঘমেয়াদী গতিশীল লোড সহ্য করতে সক্ষম উচ্চ-শক্তির নির্ভুল সংযোগ তৈরি করে। উন্নত মেশিনিং ক্ষমতা, নির্ভরযোগ্য কর্মক্ষমতা এবং উন্নত নির্ভুলতার সমন্বয়ের মাধ্যমে, সরঞ্জামটি বড় আকারের সেতু এবং অবকাঠামো প্রকল্পগুলির জন্য কাঠামোগত নিরাপত্তা, অপারেশনাল স্থিতিশীলতা এবং বর্ধিত পরিষেবা জীবন উন্নত করতে উল্লেখযোগ্যভাবে অবদান রাখে।
