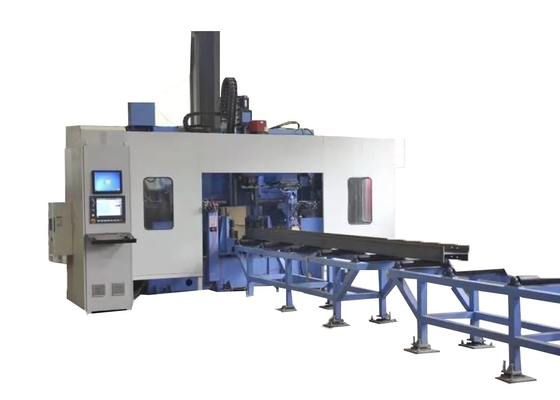

5-30 MM ছিদ্র ব্যাস CNC বিম ড্রিলিং, ট্যাপ করা এবং চিহ্নিতকরণ মেশিন লাইন 4 X 3 সারি শৈলী টুল ম্যাগাজিন

5-30 MM ছিদ্রের ব্যাস CNC বিম ড্রিলিং, ট্যাপ করা এবং চিহ্নিতকরণ মেশিন লাইন 4 X 3 সারি শৈলীর টুল ম্যাগাজিন

মেশিন টুলের ব্যবহার:

এই মেশিন টুলটি প্রধানত এইচ-আকৃতির ইস্পাত এবং চ্যানেল ইস্পাতের মতো ইস্পাত সামগ্রীতে ড্রিলিং, ট্যাপ করা এবং চিহ্নিতকরণের জন্য ডিজাইন করা হয়েছে। এটি ইস্পাতের তিনটি পৃষ্ঠে ড্রিলিং করার জন্য তিনটি BT40 উচ্চ-গতির স্পিন্ডেল ব্যবহার করে, যার মধ্যে প্রতিটি পৃষ্ঠের জন্য একটি করে স্পিন্ডেল বরাদ্দ করা হয়েছে। সংশ্লিষ্ট সারি-টাইপ টুল ম্যাগাজিন 4টি পর্যন্ত ড্রিল বিটের স্পেসিফিকেশন মিটমাট করতে পারে।

এটিতে উচ্চ প্রক্রিয়াকরণ দক্ষতা, উচ্চ নির্ভুলতা, ব্যবহারকারী-বান্ধব অপারেশন এবং বিস্তৃত প্রয়োগযোগ্যতা রয়েছে। এটি নির্মাণ, গ্যারেজ, টাওয়ার এবং গ্রিড সহ ইস্পাত কাঠামো শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।

মেশিন টুলের গঠন এবং কনফিগারেশন:

এই মেশিন টুলটি প্রধানত একটি ড্রিলিং মেশিন, ফিডিং ট্রলি, ফিডিং চ্যানেল, ডিসচার্জিং চ্যানেল, কুলিং সিস্টেম, হাইড্রোলিক সিস্টেম, নিউমেটিক সিস্টেম, লুব্রিকেশন সিস্টেম এবং বৈদ্যুতিক সিস্টেমের মতো উপাদান দ্বারা গঠিত।

মেশিন টুলটি একটি নির্দিষ্ট বেড এবং একটি চলমান ওয়ার্কপিস কাঠামো গ্রহণ করে। এই কাঠামোর সাথে থ্রি-ডাইমেনশনাল ড্রিলিং সরঞ্জাম স্বয়ংক্রিয় উত্পাদন সহজতর করে।

1. ফিডিং ট্রলি

ফিডিং ট্রলিটি গিয়ার, সার্ভো মোটর এবং ম্যানিপুলেটর নিয়ে গঠিত। ম্যানিপুলেটর ওয়ার্কপিসকে ক্ল্যাম্প করে এবং একটি সার্ভো মোটর দ্বারা চালিত হয়। গিয়ার র্যাকের ট্রান্সমিশনের অধীনে, ড্রিলিংয়ের অনুদৈর্ঘ্য প্রক্রিয়াকরণ নির্ভুলতা নিশ্চিত করতে ওয়ার্কপিসটিকে X দিকে খাওয়ানো হয়।

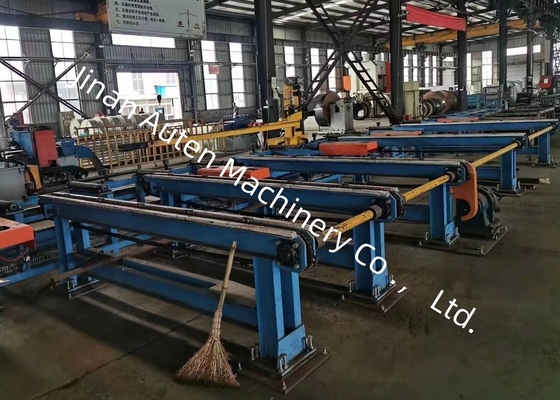

2. ফিডিং চ্যানেল

ফিডিং চ্যানেলটি একটি চ্যানেল বন্ধনী, সমর্থন রোলার, সাইড পজিশনিং রোলার, সাইড পুশ মেকানিজম, র্যাক ইত্যাদি নিয়ে গঠিত। ফিডিং চ্যানেলটি প্রক্রিয়াকরণের জন্য ওয়ার্কপিস বহন করতে ব্যবহৃত হয়। ওয়ার্কপিসের সামনের প্রান্ত সনাক্ত করতে এবং X দিকে প্রক্রিয়াকরণ রেফারেন্স নির্ধারণ করতে চ্যানেলের সামনের প্রান্তে একটি ফটোইলেকট্রিক সুইচ ইনস্টল করা হয়। সাইড পজিশনিং রোলার Y দিকে ওয়ার্কপিসের রুক্ষ অবস্থান করে এবং সাইড পুশ মেকানিজম ওয়ার্কপিসটিকে সাইড পজিশনিং রোলারের বিপরীতে চাপ দেয়।

স্পেসিফিকেশন:
