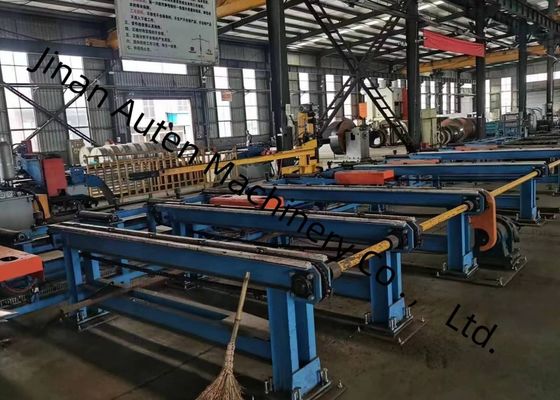

2000～12000mm কাঁচামালের দৈর্ঘ্য পরিসীমা 3D চ্যানেল বিম ড্রিলিং মেশিন 11KW স্পিন্ডেল মোটর পাওয়ার
উৎপাদন লাইনের উদ্দেশ্য:
এই উৎপাদন লাইনটি মূলত আকৃতির ইস্পাতের (H-বিম এবং চ্যানেল ইস্পাত সহ) উপর ড্রিলিং, চিহ্নিতকরণ এবং মিলিং অপারেশনগুলি সম্পাদনের জন্য তৈরি করা হয়েছে—যা ইস্পাত কাঠামো নির্মাণ, সেতু প্রকৌশল এবং ভারী-শুল্ক সরঞ্জাম উৎপাদনে ব্যাপকভাবে ব্যবহৃত হয়। এটি বিশেষভাবে উচ্চ নির্ভুলতার সাথে এই প্রয়োজনীয় প্রক্রিয়াকরণ কাজগুলি করার জন্য ডিজাইন করা হয়েছে, যা নিশ্চিত করে যে সমাপ্ত আকৃতির ইস্পাত শিল্প অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় কঠোর মাত্রিক এবং কাঠামোগত মানগুলি মেনে চলে।
প্রধানবৈশিষ্ট্য:পরামিতি
| মান |
ওয়ার্কপিসের আকার |
| প্রস্থের পরিসীমা |
150～1250mm |
উচ্চতার পরিসীমা |
| 100～600mm |
কাঁচামালের দৈর্ঘ্য পরিসীমা |
| 2000～12000mm |
ড্রিলিং স্পিন্ডেল |
| 2000～12000mm |
ড্রিলিং স্পিন্ডেল |
| ড্রিলিং স্পিন্ডেলের সংখ্যা |
3 |
স্পিন্ডেল বোরের টেপার |
| BT40 |
স্পিন্ডেল মোটরের শক্তি |
| 11kW |
ঘূর্ণন গতি |
| 200~3000 r/min |
ড্রিলিং ব্যাসের পরিসীমা |
| φ5~φ30 |
CNC অক্ষ |
| X-অক্ষ সার্ভো মোটরের শক্তি |
প্রায় 4.4kW |
X-অক্ষের সর্বোচ্চ গতি |
| 40m/min |
অনুভূমিক পজিশনিং অক্ষ ড্রিলিংয়ের জন্য সার্ভো মোটরের শক্তি |
| প্রায় 1.5kW |
অনুভূমিক পজিশনিং অক্ষ ড্রিলিংয়ের সর্বোচ্চ গতি |
| 10m/min |
টুল ম্যাগাজিন |
| প্রায় 2kW |
অনুভূমিক পজিশনিং অক্ষ ড্রিলিংয়ের সর্বোচ্চ গতি |
| 10m/min |
টুল ম্যাগাজিন |
| প্রায় 3kW |
উল্লম্ব ফিড অক্ষ ড্রিলিংয়ের সর্বোচ্চ গতি |
| 10m/min |
টুল ম্যাগাজিন |
| প্রায় 3kW |
উল্লম্ব ফিড অক্ষ ড্রিলিংয়ের সর্বোচ্চ গতি |
| 10m/min |
টুল ম্যাগাজিন |
| পরিমাণ |
3 সেট |
প্রকার |
| ইন-লাইন টাইপ |
টুলের পরিমাণ |
| 4 x 3 |
হাইড্রোলিক চিহ্নিতকরণ ইউনিট |
| অক্ষরের পরিমাণ |
36 |
অক্ষরের আকার |
| Φ10 |

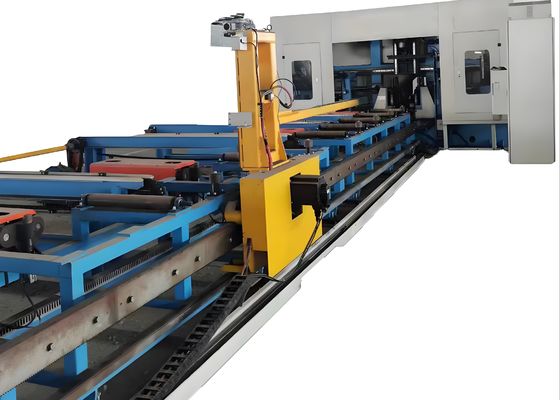

1. ত্রিমাত্রিক ড্রিলিং ফিডিং ট্রলি |
এই উপাদানটি গিয়ার, সার্ভো মোটর এবং ম্যানিপুলেটর দ্বারা গঠিত। ম্যানিপুলেটর চমৎকার দৃঢ়তা এবং স্থিতিশীলতা প্রদান করে এবং প্রোফাইলের স্পেসিফিকেশন অনুযায়ী স্বয়ংক্রিয়ভাবে উত্তোলন এবং নামানোর পাশাপাশি স্বয়ংক্রিয়ভাবে ওয়ার্কপিস ক্ল্যাম্প করতে সক্ষম। ম্যানিপুলেটর একটি ওয়ার্কপিস ক্ল্যাম্প করার পরে, এটি সার্ভো মোটর দ্বারা চালিত হয়। র্যাক-এন্ড-পিনিয়ন মেকানিজমের ট্রান্সমিশনের অধীনে, ওয়ার্কপিসটিকে X-দিকনির্দেশনায় খাওয়ানো হয়—যা ড্রিলিং অপারেশনের দীর্ঘ-অনুদৈর্ঘ্য প্রক্রিয়াকরণ নির্ভুলতা নিশ্চিত করে।
2. ত্রিমাত্রিক ড্রিলিং হোস্ট
ড্রিলিং হোস্ট প্রধানত একটি বেস, একটি বেড, একটি মুভেবেল স্লাইড, একটি স্পিন্ডেল বক্স, একটি উপরের প্রেসিং ডিভাইস, একটি সাইড ক্ল্যাম্পিং ডিভাইস এবং একটি সারি-টাইপ টুল ম্যাগাজিন নিয়ে গঠিত। বেড চমৎকার দৃঢ়তা এবং স্থিতিশীলতা প্রদর্শন করে, যা এটিকে উচ্চ-গতির প্রক্রিয়াকরণের সময় উৎপন্ন লোড এবং কম্পন সহ্য করতে সক্ষম করে। এই কাঠামোগত কর্মক্ষমতা একটানা অপারেশনের সময় মেশিন টুলের যন্ত্রের নির্ভুলতা কার্যকরভাবে নিশ্চিত করে।
2. ত্রিমাত্রিক ড্রিলিং হোস্ট (স্পিন্ডেল বক্স কনফিগারেশন)
ড্রিলিং হোস্টটি 3টি স্পিন্ডেল বক্সের সাথে সজ্জিত, যথা ফিক্সড-সাইড স্পিন্ডেল বক্স, মুভেবেল-সাইড স্পিন্ডেল বক্স এবং আপার-ইউনিট স্পিন্ডেল বক্স, যা যথাক্রমে অনুভূমিক ড্রিলিং এবং উল্লম্ব ড্রিলিং অপারেশনের জন্য ব্যবহৃত হয়। প্রতিটি স্পিন্ডেল বক্স স্বাধীনভাবে কাজ করতে পারে বা একই সাথে ড্রিলিং অপারেশন করতে পারে—এই কনফিগারেশন উল্লেখযোগ্যভাবে উৎপাদন দক্ষতা বাড়ায়। প্রতিটি স্পিন্ডেল বক্সে BT40 উচ্চ-গতির যান্ত্রিক স্পিন্ডেলের একটি সেট লাগানো আছে; সংশ্লিষ্ট সারি-টাইপ টুল ম্যাগাজিন 4টি ভিন্ন ব্যাসের 4টি ড্রিল বিট পর্যন্ত রাখতে পারে (যখন স্পিন্ডেলে কোনো টুল মাউন্ট করা হয় না), যা একটি একক ওয়ার্কপিস ক্ল্যাম্পিং চক্রে 4টি ভিন্ন ছিদ্রের স্বয়ংক্রিয় যন্ত্রের অনুমতি দেয়।
তিনটি স্পিন্ডেল বক্স ইউনিট বেডের পাশে মাউন্ট করা হয়। প্রতিটি স্পিন্ডেল বক্স ইউনিট দুটি সেট সার্ভো মোটর দ্বারা চালিত হয় স্পিন্ডেল বক্সের অনুভূমিক এবং উল্লম্ব আন্দোলন উপলব্ধি করতে—এই আন্দোলন একটি বল স্ক্রু দ্বারা চালিত হয় এবং একটি নির্ভুল লিনিয়ার রোলিং গাইডের মাধ্যমে পরিচালিত হয়, যা স্থিতিশীল এবং সঠিক পজিশনিং নিশ্চিত করে। ড্রিলিং প্রক্রিয়া চলাকালীন, এই সরঞ্জামটি দুটি দিকে ওয়ার্কপিসে চাপ প্রয়োগ করে। একটি সিলিন্ডার-চালিত প্রেসিং মেকানিজম ওয়ার্কপিসের উপরে সাজানো থাকে ওয়ার্কপিসটিকে অনুভূমিক সমর্থন রোলারগুলির বিরুদ্ধে চাপ দেওয়ার জন্য; এছাড়াও, ওয়ার্কপিসে পার্শ্বীয় চাপ প্রয়োগ করার জন্য একদিকে একটি সিলিন্ডার-চালিত প্রেসিং মেকানিজম স্থাপন করা হয়, যা মেশিনিংয়ের সময় ওয়ার্কপিসটিকে কার্যকরভাবে সুরক্ষিত করে।
নমুনা প্রদর্শনী সেশনগুলিতে, উদাহরণস্বরূপ, মেশিন টুলটি স্ট্যান্ডার্ড এইচ-বিম নমুনা (বিভিন্ন ফ্ল্যাঞ্জ প্রস্থ এবং ওয়েব বেধ সহ) এবং বিভিন্ন আকারের চ্যানেল ইস্পাত নমুনার মাধ্যমে তার যন্ত্রের ক্ষমতা কার্যকরভাবে প্রদর্শন করতে পারে। এই প্রদর্শিত নমুনাগুলি স্পষ্টভাবে মেশিন টুলের সঠিক ছিদ্র স্থাপন, মসৃণ ট্যাপ করা থ্রেড এবং স্বতন্ত্র চিহ্নিতকরণ প্যাটার্ন অর্জনের ক্ষমতা চিত্রিত করে—ব্যবহারিক অ্যাপ্লিকেশন পরিস্থিতিতে এর উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা সম্পূর্ণরূপে প্রতিফলিত করে।
হাই স্পিড CNC H বিম ড্রিলিং মেশিন প্রধানত ইস্পাত কাঠামো ওয়ার্কশপ এবং সেতু নির্মাণ প্রকল্পে ব্যবহৃত হয়। ইস্পাত কাঠামো ওয়ার্কশপের মধ্যে, এটি ফ্রেমওয়ার্ক এবং সমর্থন কাঠামোর জন্য ব্যবহৃত এইচ-বিমগুলির উপর নির্ভুল যন্ত্র তৈরি করে, যার ফলে ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি দৃঢ় ভিত্তি স্থাপন করা হয়। সেতু নির্মাণ পরিস্থিতিতে, এটি এইচ-বিমগুলির উপর উচ্চ-নির্ভুলতা ড্রিলিং অপারেশন চালায়—এটি সেতুগুলির কাঠামোগত অখণ্ডতা উন্নত করতে সহায়তা করে, যা তাদের দীর্ঘমেয়াদী লোড বহন করতে দেয়। এর উচ্চ কার্যকরী দক্ষতা এই গুরুত্বপূর্ণ অবকাঠামো খাতে নির্ভরযোগ্য প্রযুক্তিগত সহায়তা প্রদান করে, যা প্রকল্পের নির্বিঘ্ন অগ্রগতি নিশ্চিত করে।
