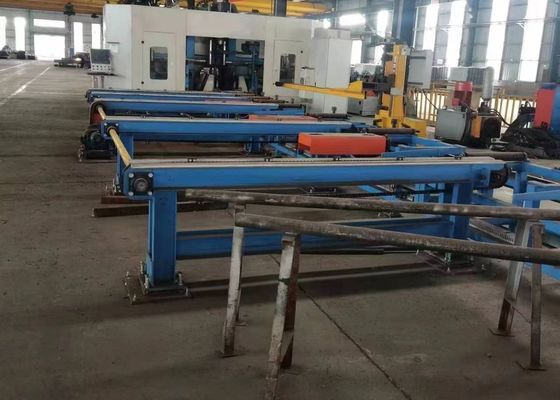

100-500 মিমি এইচ বীম প্রস্থের সীমা বিএইচডি সিরিজ সিএনসি ড্রিলিং মেশিন 0-10m/মিনিট স্পিন্ডেল ফিডিং গতি
ব্যবহার:
এটি প্রধানত এইচ-আকৃতির ইস্পাত, চ্যানেল ইস্পাত, অ্যাঙ্গেল ইস্পাত এবং অন্যান্য ইস্পাতগুলিতে ড্রিলিং, টেপিং, চিহ্নিতকরণ এবং স্কোরিংয়ের জন্য ব্যবহৃত হয়। এটি ভবন, গ্যারেজ, টাওয়ার এবং গ্রিড স্ট্রাকচারের মতো ইস্পাত কাঠামো শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
স্পেসিফিকেশন:
|
মডেল
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
এইচ বীম প্রস্থ
সীমা(মিমি)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
এইচ বীম উচ্চতা
সীমা(মিমি)
|
100~500 |
100~500 |
100~500 |
100~600 |
|
চ্যানেল ইস্পাত
প্রস্থের সীমা(মিমি)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
চ্যানেল ইস্পাত
উচ্চতার সীমা(মিমি)
|
100~250 |
100~250 |
100~250 |
100~300 |
|
সর্বোচ্চ ওয়ার্কপিস
বেধ(মিমি)
|
40 |
40 |
80 |
80 |
|
সর্বোচ্চ ওয়ার্কপিস
দৈর্ঘ্য (মি)
|
12 বা 15 (ঐচ্ছিক) |
|
ড্রিলিং স্পিন্ডেল
পরিমাণ
|
মোট 3টি স্পিন্ডেল, উপরের ইউনিটে একটি স্পিন্ডেল, বাম এবং ডান দিকে
|
|
স্পিন্ডেল ছিদ্র
টেপার
|
BT40 |
BT40 |
BT40 |
BT40 |
|
সর্বোচ্চ ড্রিলিং
ব্যাসার্ধ (মিমি)
|
40 |
40 |
40 |
40 |
|
স্পিন্ডেল মোটর
শক্তি (kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
স্পিন্ডেল গতি
(r/min)
|
100~3000 |
100~3000 |
100~3000 |
100~3000 |
|
স্পিন্ডেল ফিডিং
গতি(m/min)
|
0~10 |
0~10 |
0~10 |
0~10 |
|
এক্স-অক্ষ ফিডিং
গতি(m/min)
|
0~40 |
0~20 |
0~20 |
0~20 |
|
সরঞ্জামের পরিমাণ
ম্যাগাজিন
|
3 |
3 |
3 |
3 |
|
সরঞ্জাম ম্যাগাজিন
প্রকারএবং ক্ষমতা
|
সারি টাইপ, 3x4 (ঐচ্ছিক) |
|
চিহ্নিতকরণ ইউনিট
(ঐচ্ছিক)
|
ডিস্ক টাইপিং, 36 অক্ষর, অক্ষরের আকার Φ10mm
|
| সিএনসি সিস্টেম |
জার্মান সিমেন্স, জাপান প্যানাসনিক, চীন INVT
|
| কুলিং পদ্ধতি |
স্প্রে কুলিং, অভ্যন্তরীণ কুলিং + বাহ্যিক কুলিং |
|
মেশিনের সামগ্রিক
আকার (মি)
|
প্রায় 32x5x3.5 |
প্রায় 33x5.5x3.5 |
প্রায় 33x5.5x3.5 |
প্রায় 33x6x3.5 |
| মোট শক্তি (kW) |
প্রায় 55 |
প্রায় 55 |
প্রায় 60 |
প্রায় 60 |
উপরের পরামিতিগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী সমন্বয় এবং পরিবর্তন করা যেতে পারে।
1. বিল্ডিং ইস্পাত কাঠামো শিল্পের জন্য প্রয়োজনীয় এবং বিশেষ ড্রিলিং সরঞ্জাম।
2. একই সময়ে এইচ বীম এবং চ্যানেলগুলির তিনটি পৃষ্ঠে ছিদ্র করুন, উচ্চ নির্ভুলতা এবং উচ্চ দক্ষতা সহ।
3. 7 সিএনসি অক্ষ, স্বয়ংক্রিয়ভাবে সঠিক ফিডিং এবং পজিশনিং সম্পন্ন করে।
4. AUTOCAD এবং DSTV ওয়ার্ক পিস অঙ্কন সনাক্ত করতে পারে এবং সেগুলিকে মেশিনিং প্রোগ্রামে রূপান্তর করতে পারে।
পণ্যের বৈশিষ্ট্য
1. ফিডিং প্রক্রিয়াটি উচ্চ গতি এবং পজিশনিং নির্ভুলতা সহ সিএনসি ক্যারেজ ক্ল্যাম্পিং এবং ফিডিং গ্রহণ করে।
2. এইচ-বীমের তিনটি পৃষ্ঠকে ড্রিল করার জন্য তিনটি BT40 উচ্চ-গতির স্পিন্ডেল ব্যবহার করা হয়। এটি কার্বাইড ড্রিল বিট গ্রহণ করে, স্পিন্ডেল ঘূর্ণন গতি 3000rpm পর্যন্ত হতে পারে। প্রক্রিয়াকরণের দক্ষতা বেশি এবং ড্রিলিং প্রভাব ভাল। ড্রিলিংয়ের সময় যে চিপসগুলি ঘটে তা চেইন-টাইপ চিপ কনভেয়ার দ্বারা পরিবাহিত হবে।
3. কুলিং সিস্টেম কুয়াশা কুলিং গ্রহণ করে, যার অভ্যন্তরীণ কুলিং এবং বাহ্যিক কুলিং উভয় ফাংশন রয়েছে। প্রতিটি ড্রিলিং স্পিন্ডেল বক্সে নিজস্ব বাহ্যিক কুলিং অগ্রভাগ এবং অভ্যন্তরীণ কুলিং সংযোগকারী সজ্জিত করা হয়েছে, যা ড্রিলিং প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে। অভ্যন্তরীণ কুলিং এবং বাহ্যিক কুলিং আলাদাভাবে বা একই সাথে ব্যবহার করা যেতে পারে।
4. গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী স্বয়ংক্রিয় টুল চেঞ্জার (ATC) সিস্টেম সজ্জিত করা যেতে পারে, ম্যানুয়ালি সরঞ্জাম পরিবর্তন করার দরকার নেই, সময় বাঁচানো এবং কাজের দক্ষতা উন্নত করা যায়।
নমুনা প্রদর্শনী সেশনগুলির সময়, সিএনসি বীম প্লেট মেটাল ড্রিলিং, চিহ্নিতকরণ এবং শিয়ারিং মেশিন স্ট্যান্ডার্ড এইচ-বীম নমুনাগুলির (বিভিন্ন ফ্ল্যাঞ্জ প্রস্থ এবং ওয়েব বেধ সমন্বিত) পাশাপাশি বিভিন্ন আকারের চ্যানেল ইস্পাত নমুনাগুলিতে কাজ করার সময় তার প্রক্রিয়াকরণ ক্ষমতা কার্যকরভাবে প্রদর্শন করতে সক্ষম। এই প্রদর্শনীগুলিতে উপস্থাপিত নমুনাগুলি মেশিনের সরঞ্জামগুলির উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা সম্পূর্ণরূপে উপলব্ধি করে - সঠিক ছিদ্র স্থাপন, মসৃণ টেপযুক্ত থ্রেড এবং পাঠযোগ্য চিহ্নিতকরণ প্যাটার্নগুলি অর্জনের জন্য তার ক্ষমতা স্পষ্টভাবে চিত্রিত করে।
হাই-স্পিড সিএনসি এইচ-বীম ড্রিলিং, চিহ্নিতকরণ এবং শিয়ারিং মেশিনটি প্রধানত ইস্পাত কাঠামো কর্মশালা এবং সেতু নির্মাণ প্রকল্পে ব্যবহৃত হয়। ইস্পাত কাঠামো কর্মশালাগুলির মধ্যে, এটি ফ্রেমওয়ার্ক এবং সমর্থন কাঠামোর জন্য ব্যবহৃত এইচ-বীমগুলিতে নির্ভুল প্রক্রিয়াকরণ পরিচালনা করে, যার ফলে ইস্পাত কাঠামো স্থিতিশীল সমাবেশের জন্য একটি শক্তিশালী ভিত্তি স্থাপন করা হয়। সেতু নির্মাণ পরিস্থিতিতে, এটি এইচ-বীমগুলিতে উচ্চ-নির্ভুলতা ড্রিলিং অপারেশনগুলি সম্পাদন করে - এটি কেবল সেতুর কাঠামোগত অখণ্ডতা বাড়াতে অবদান রাখে না বরং তাদের দীর্ঘমেয়াদী লোডগুলি কার্যকরভাবে প্রতিরোধ করতে সক্ষম করে। উচ্চ কার্যকরী দক্ষতার সাথে সজ্জিত, মেশিনটি এই গুরুত্বপূর্ণ অবকাঠামো খাতে নির্ভরযোগ্য সহায়তা প্রদান করে, প্রাসঙ্গিক প্রকল্পগুলির মসৃণ অগ্রগতি রক্ষা করে।
