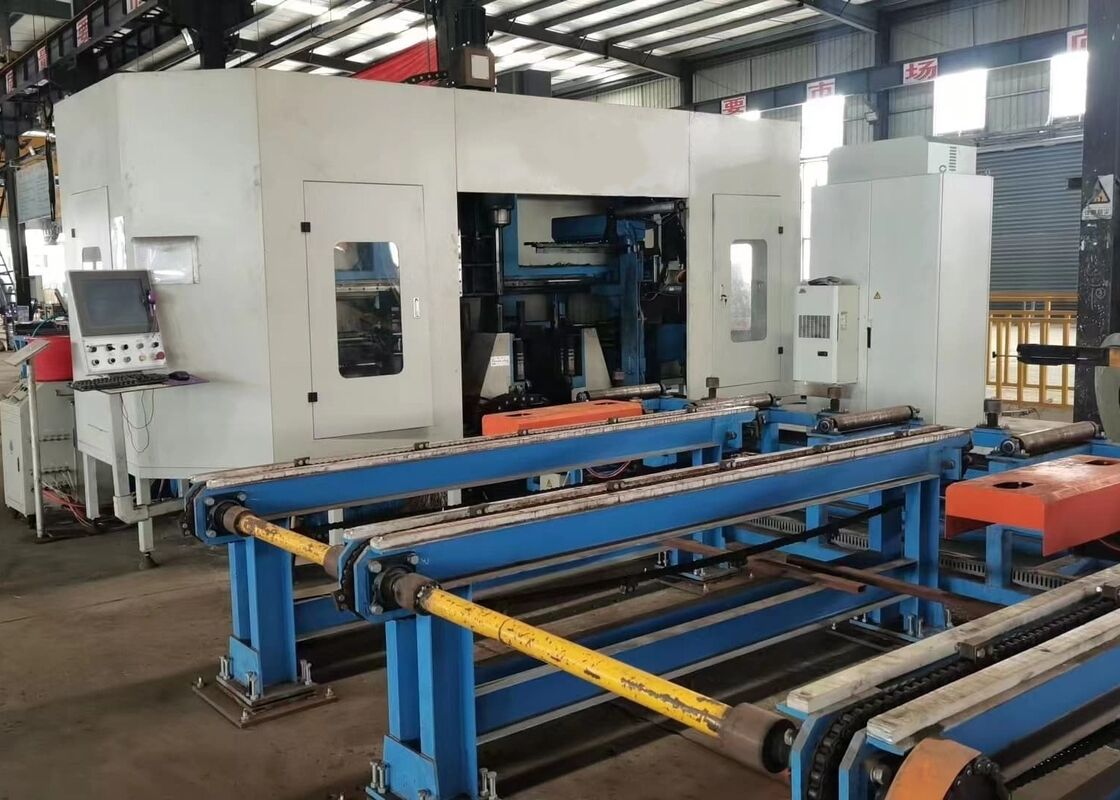

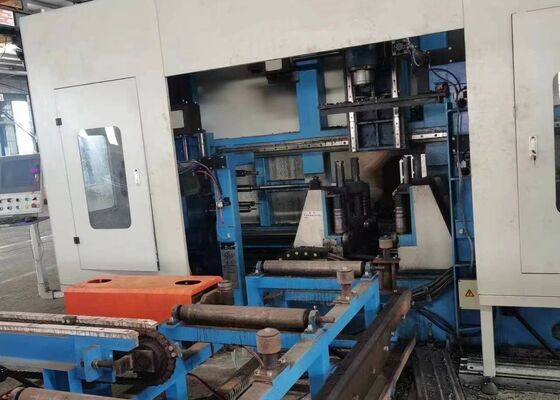

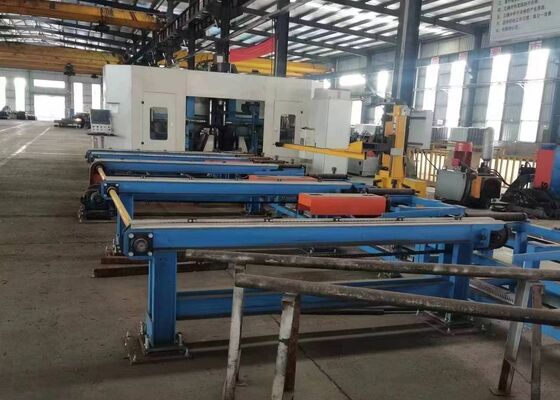

উচ্চ-নির্ভুলতা বিম প্রক্রিয়াকরণের জন্য মাল্টি-স্পিন্ডল সিএনসি এইচ বিম ড্রিলিং মেশিন
পণ্য পরিচিতি:
সিএনসি এইচ-বিম ড্রিলিং মেশিনটি উচ্চ-নির্ভুলতা ড্রিলিং, লঘুপাত, চিহ্নিতকরণ এবং এইচ-বিম, চ্যানেল বিভাগ, কোণ ইস্পাত এবং অন্যান্য কাঠামোগত ইস্পাত উপাদানগুলির স্ক্রাইবিংয়ের জন্য নির্মিত। বাণিজ্যিক ভবন, পার্কিং স্ট্রাকচার, ট্রান্সমিশন টাওয়ার, ল্যাটিস টাওয়ার, সেতু এবং বিভিন্ন ভারী-শুল্ক ইস্পাত নির্মাণ প্রকল্পের জন্য ইস্পাত কাঠামো তৈরিতে এটি ব্যাপকভাবে প্রয়োগ করা হয়।
1. কাঠামোগত ইস্পাত ফ্যাব্রিকেশন শিল্পের জন্য বিশেষভাবে উন্নত একটি বিশেষ উচ্চ-কর্মক্ষমতা CNC মেশিনিং সমাধান।
2. একই সাথে এইচ-বিম এবং চ্যানেল বিভাগের তিনটি দিক ড্রিল করতে সক্ষম, ব্যতিক্রমী মেশিনিং নির্ভুলতা, ধারাবাহিক প্রক্রিয়াকরণের গুণমান এবং উচ্চ উত্পাদন উত্পাদনশীলতা প্রদান করে।
3. সাতটি সিএনসি-নিয়ন্ত্রিত অক্ষ দিয়ে সজ্জিত, সম্পূর্ণরূপে স্বয়ংক্রিয় উপাদান খাওয়ানো, পজিশনিং এবং মেশিনিং অপারেশন সক্ষম করে।
4. অটোক্যাড এবং ডিএসটিভি ফাইল ফরম্যাটের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ, যা ইঞ্জিনিয়ারিং ড্রয়িংগুলির স্বয়ংক্রিয় ব্যাখ্যা এবং মেশিনিং প্রোগ্রামগুলির সরাসরি প্রজন্মের অনুমতি দেয়।
পণ্যের পরামিতি:
| মডেল |
BHD1000/3 |
| H মরীচি প্রস্থ পরিসীমা (মিমি) |
100~1000 |
| H মরীচি উচ্চতা পরিসীমা (মিমি) |
100~500 |
| চ্যানেল ইস্পাত প্রস্থ পরিসীমা (মিমি) |
100~1000 |
| চ্যানেল ইস্পাত উচ্চতা পরিসীমা (মিমি) |
100~250 |
| সর্বোচ্চ ওয়ার্কপিস বেধ (মিমি) |
80 |
| সর্বোচ্চ ওয়ার্কপিস দৈর্ঘ্য (মি) |
12 বা 15 (ঐচ্ছিক) |
| তুরপুন টাকু পরিমাণ. |
মোট 3 টি স্পিন্ডেল, উপরের ইউনিটে একটি টাকু, যথাক্রমে বাম দিকে এবং ডান দিকে |
| টাকু গর্ত টেপার |
BT40 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
40 |
| স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট) |
11/15 |
| টাকু গতি (r/min) |
100~3000 |
| স্পিন্ডেল খাওয়ানোর গতি (মি/মিনিট) |
0~10 |
| এক্স-অক্ষ খাওয়ানোর গতি (মি/মিনিট) |
0~20 |
| টুল ম্যাগাজিনের পরিমাণ |
3 |
| টুল ম্যাগাজিনের ধরন এবং ক্ষমতা |
সারির ধরন, 3x4 (ঐচ্ছিক) |
| চিহ্নিতকরণ ইউনিট (ঐচ্ছিক) |
ডিস্ক টাইপিং, 36 অক্ষর, অক্ষরের আকার Φ10 মিমি |
| সিএনসি সিস্টেম |
জার্মান, জাপান, চীন INVT |
| কুলিং পদ্ধতি |
স্প্রে কুলিং, অভ্যন্তরীণ কুলিং + বাহ্যিক কুলিং |
| মেশিনের সামগ্রিক আকার (মি) |
প্রায় 33x5.5x3.5 |
| মোট শক্তি (কিলোওয়াট) |
প্রায় 60 |
| উপরের পরামিতিগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুসারে সামঞ্জস্য এবং পরিবর্তন করা যেতে পারে। |
পণ্য বৈশিষ্ট্য:
1. উপাদান খাওয়ানোর ব্যবস্থা একটি CNC-নিয়ন্ত্রিত ক্ল্যাম্পিং ক্যারেজ অন্তর্ভুক্ত করে যা উচ্চ-কর্মক্ষমতা সম্পন্ন সার্ভো মোটর দ্বারা চালিত হয়, যা সম্পূর্ণ মেশিনিং প্রক্রিয়া জুড়ে ব্যতিক্রমী অবস্থান নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতার সাথে দ্রুত ওয়ার্কপিস পরিবহন নিশ্চিত করে।
2. তিনটি উচ্চ-গতির BT40 নির্ভুল টাকু ইউনিট একই সাথে এইচ-বিম বিভাগের তিনটি পৃষ্ঠকে মেশিন করার জন্য সাজানো হয়েছে। থ্রু-স্পিন্ডেল কুল্যান্ট এবং 3,000 rpm পর্যন্ত স্পিন্ডেল গতির সাথে কার্বাইড ড্রিলিংকে সমর্থন করে, সিস্টেমটি একটি সমন্বিত চেইন-টাইপ চিপ কনভেয়ারের মাধ্যমে উচ্চতর ড্রিলিং কর্মক্ষমতা, অসামান্য গর্তের গুণমান এবং দক্ষ চিপ উচ্ছেদ প্রদান করে।
3. সরঞ্জামগুলি একটি উন্নত ন্যূনতম পরিমাণ লুব্রিকেশন (MQL) সিস্টেমের সাথে সজ্জিত যা অভ্যন্তরীণ এবং বাহ্যিক কুল্যান্ট ডেলিভারি সমর্থন করে। প্রতিটি স্পিন্ডেল অ্যাসেম্বলিতে একটি স্বাধীন বাহ্যিক কুল্যান্ট অগ্রভাগ এবং একটি অভ্যন্তরীণ কুল্যান্ট চ্যানেল রয়েছে, যা অপারেটরদের নির্দিষ্ট মেশিনিং প্রয়োজনীয়তা অনুযায়ী অভ্যন্তরীণ কুলিং, বাহ্যিক কুলিং বা একটি সম্মিলিত কুলিং মোড নির্বাচন করতে দেয়।
4. একটি ঐচ্ছিক স্বয়ংক্রিয় টুল চেঞ্জার (ATC) ম্যানুয়াল হস্তক্ষেপ ছাড়াই সম্পূর্ণ স্বয়ংক্রিয় টুল প্রতিস্থাপন করার জন্য উপলব্ধ। এই বৈশিষ্ট্যটি টুল পরিবর্তনের সময়কে উল্লেখযোগ্যভাবে সংক্ষিপ্ত করে, মেশিনের নিষ্ক্রিয় সময়কাল কমিয়ে দেয় এবং সামগ্রিক উৎপাদন দক্ষতা বাড়ায়।
5. একটি ঐচ্ছিক জলবাহী CNC রোটারি ডিস্ক চিহ্নিতকরণ সিস্টেম মেশিনে একত্রিত করা যেতে পারে. একটি উচ্চ-নির্ভুল সার্ভো মোটর দ্বারা চালিত, মার্কিং ডিস্ক স্বয়ংক্রিয়ভাবে 36টি নির্বাচনযোগ্য অক্ষরের মধ্যে সূচী করে, যা কাঠামোগত ইস্পাত উপাদানগুলির জন্য দ্রুত, নির্ভুল এবং অত্যন্ত পুনরাবৃত্তিযোগ্য সনাক্তকরণ চিহ্নিতকরণ প্রদান করে।
6. ইন্টিগ্রেটেড স্বয়ংক্রিয় স্ক্রাইবিং এবং ট্যাপিং ফাংশনগুলি প্রচলিত ম্যানুয়াল লেআউট পদ্ধতির প্রয়োজনীয়তা দূর করে। স্ক্রাইবিং ইউনিট সঠিকভাবে এইচ-বিমের ফ্ল্যাঞ্জ এবং ওয়েব উভয় ক্ষেত্রেই ওয়েল্ডিং রেফারেন্স লাইন তৈরি করে, যখন ট্যাপিং ফাংশন সরাসরি স্ট্রাকচারাল সদস্যদের মেশিনে থ্রেডেড হোল তৈরি করে, মেশিনের সঠিকতা উন্নত করে, কায়িক শ্রম হ্রাস করে এবং উত্পাদন উত্পাদনশীলতা বৃদ্ধি করে।
7. সমস্ত উপাদান খাওয়ানো এবং মেশিনিং অপারেশন, ওয়ার্কপিস উত্তোলন, পার্শ্বীয় অবস্থান, ক্ল্যাম্পিং, লকিং এবং রিলিজ সমস্ত হাইড্রোলিকভাবে নিয়ন্ত্রিত হয়। এই সম্পূর্ণ হাইড্রোলিক ওয়ার্কহোল্ডিং সিস্টেমটি অবিচ্ছিন্ন উত্পাদনের সময় নিরাপদ উপাদান স্থিরকরণ, চমৎকার মেশিনিং স্থায়িত্ব এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
8. কন্ট্রোল প্ল্যাটফর্ম আন্তর্জাতিকভাবে স্বীকৃত নির্মাতাদের দ্বারা সরবরাহকৃত প্রিমিয়াম উপাদানগুলি ব্যবহার করে একটি PLC-ভিত্তিক CNC সিস্টেমের সাথে একটি শিল্প কম্পিউটারকে সংহত করে। একাধিক প্রোগ্রামিং পদ্ধতি সমর্থিত, যখন অটোক্যাড, TEKLA স্ট্রাকচার, ডিএক্সএফ, এবং ডিএসটিভি ফাইলগুলি থেকে উৎপন্ন মেশিনিং ডেটা সরাসরি আমদানি করা যেতে পারে, প্রোগ্রামিং পদ্ধতি সহজ করে এবং উত্পাদন পরিচালনার দক্ষতা উন্নত করে।
প্রদর্শনের ওয়ার্কপিসগুলিতে বিভিন্ন ফ্ল্যাঞ্জ প্রস্থ এবং ওয়েব বেধ সহ স্ট্যান্ডার্ড এইচ-বিম নমুনাগুলি অন্তর্ভুক্ত রয়েছে, বিভিন্ন স্পেসিফিকেশনের চ্যানেল স্টিলের নমুনা সহ, যা মেশিনের মেশিনিং কার্যকারিতার একটি ব্যাপক প্রদর্শন প্রদান করে। এই প্রতিনিধি নমুনাগুলি স্পষ্টভাবে সুনির্দিষ্ট গর্ত অবস্থান, উচ্চ-মানের থ্রেডেড গর্ত এবং তীক্ষ্ণ, ভাল-সংজ্ঞায়িত মার্কিং ফলাফলগুলি প্রদর্শন করে, যা গ্রাহক, প্রকৌশলী এবং গুণমান পরিদর্শকদের ব্যবহারিক অপারেটিং অবস্থার অধীনে সরঞ্জামের যন্ত্রের নির্ভুলতা, প্রক্রিয়াকরণের ধারাবাহিকতা এবং সামগ্রিক উত্পাদন নির্ভরযোগ্যতা নির্ভুলভাবে মূল্যায়ন করতে দেয়।
হাই-স্পিড সিএনসি এইচ-বিম ড্রিলিং, মার্কিং এবং ট্যাপিং মেশিন স্ট্রাকচারাল স্টিল ফ্যাব্রিকেশন প্ল্যান্ট, ব্রিজ ইঞ্জিনিয়ারিং এবং অন্যান্য ভারী ইস্পাত নির্মাণ শিল্পে ব্যাপকভাবে প্রয়োগ করা হয়। ইস্পাত ফ্যাব্রিকেশন সুবিধার মধ্যে, সরঞ্জামগুলি স্ট্রাকচারাল ফ্রেম, কলাম এবং সাপোর্ট সিস্টেমের জন্য ব্যবহৃত H-বিমগুলিতে উচ্চ-নির্ভুলতা ড্রিলিং, ট্যাপিং, মার্কিং এবং স্ক্রাইবিং করে, দক্ষ সমাবেশ এবং নির্ভরযোগ্য কাঠামোগত কার্যকারিতার জন্য সঠিকভাবে মেশিনযুক্ত উপাদান সরবরাহ করে। সেতু নির্মাণ প্রকল্পে, এটি এইচ-বিম সদস্যদের নির্ভুল মেশিনিং প্রদান করে, সংযোগের সঠিকতা, কাঠামোগত অখণ্ডতা এবং দীর্ঘমেয়াদী লোড-ভারবহন কর্মক্ষমতা উন্নত করে। উচ্চ যন্ত্র দক্ষতা, অসামান্য নির্ভুলতা, এবং নির্ভরযোগ্য অপারেশনাল স্থায়িত্ব একত্রিত করে, মেশিনটি আধুনিক ইস্পাত কাঠামো উত্পাদন এবং বড় আকারের অবকাঠামো নির্মাণের জন্য একটি আদর্শ উত্পাদন সমাধান সরবরাহ করে।
