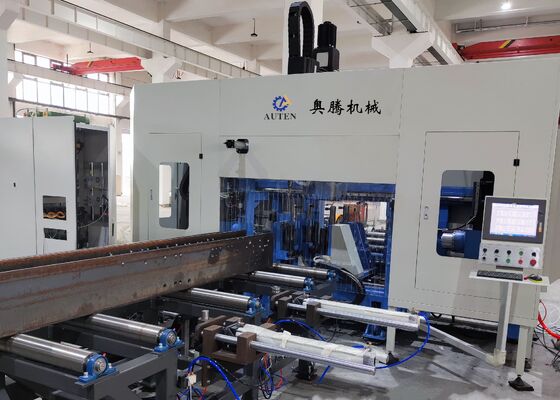

স্বয়ংক্রিয় সিএডি প্রোগ্রামিং সিস্টেমের সাথে স্মার্ট সিএনসি এইচ বিম ড্রিলিং মেশিন
পণ্যের ভূমিকা:
সিএনসি এইচ-বিম ড্রিলিং মেশিনটি এইচ-বিম, চ্যানেল বিভাগ, কোণ ইস্পাত এবং অন্যান্য কাঠামোগত ইস্পাত উপাদানগুলির উচ্চ-নির্ভুলতা ড্রিলিং, ট্যাপিং, মার্কিং এবং স্ক্রিপিংয়ের জন্য বিশেষভাবে নির্মিত।এটি বাণিজ্যিক ভবনগুলির জন্য ইস্পাত কাঠামোর উত্পাদনে ব্যাপকভাবে ব্যবহৃত হয়, পার্কিং স্ট্রাকচার, ট্রান্সমিশন টাওয়ার, গ্রিজ টাওয়ার, সেতু এবং বিভিন্ন ভারী দায়িত্ব ইস্পাত নির্মাণ প্রকল্প।
1কাঠামোগত ইস্পাত শিল্পের জন্য বিশেষভাবে উন্নত একটি বিশেষায়িত উচ্চ-পারফরম্যান্স সিএনসি মেশিনিং সমাধান।
2. এইচ-বিম এবং চ্যানেল বিভাগের তিনটি পক্ষকে একযোগে খনন করতে সক্ষম, ব্যতিক্রমী মেশিনিং নির্ভুলতা, ধারাবাহিক প্রক্রিয়াকরণের গুণমান এবং উচ্চ উত্পাদনশীলতা সরবরাহ করে।
3. সাতটি সিএনসি-নিয়ন্ত্রিত অক্ষ দিয়ে সজ্জিত, সম্পূর্ণ স্বয়ংক্রিয় উপাদান খাওয়ানো, অবস্থান এবং মেশিনিং অপারেশন সক্ষম করে।
4. অটোক্যাড এবং ডিএসটিভি ফাইল ফর্ম্যাটগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, ইঞ্জিনিয়ারিং অঙ্কনগুলির স্বয়ংক্রিয় ব্যাখ্যা এবং মেশিনিং প্রোগ্রামগুলির সরাসরি উত্পাদনকে অনুমতি দেয়।
পণ্যের পরামিতি:
| মডেল |
BHD1000/3 |
| এইচ বিম প্রস্থ পরিসীমা (মিমি) |
১০০-১০০০ |
| এইচ বিম উচ্চতা পরিসীমা (মিমি) |
১০০-৫০০ |
| চ্যানেল ইস্পাত প্রস্থ পরিসীমা (মিমি) |
১০০-১০০০ |
| চ্যানেল ইস্পাত উচ্চতা পরিসীমা (মিমি) |
১০০-২৫০ |
| ওয়ার্কপিসের সর্বোচ্চ বেধ (মিমি) |
80 |
| ওয়ার্কপিসের সর্বোচ্চ দৈর্ঘ্য (মি) |
12 বা 15 (ঐচ্ছিক) |
| ড্রিলিং স্পিন্ডল Qty. |
মোট 3 স্পিন্ডল, উপরের ইউনিট, বাম পাশ এবং ডান দিকে যথাক্রমে এক স্পিন্ডল |
| স্পিন্ডল হোল কোপার |
বিটিআই |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ (মিমি) |
40 |
| স্পিন্ডল মোটরের শক্তি (কেডব্লিউ) |
মেষপালক, ১৫/১১ |
| স্পিন্ডল স্পিড (r/min) |
১০০-৩০০০ |
| স্পিন্ডল ফিডিং গতি (মি/মিনিট) |
0 ~ 10 |
| এক্স-অক্ষের ফিডিং গতি (মি/মিনিট) |
০-২০ |
| টুল ম্যাগাজিনের পরিমাণ |
3 |
| টুল ম্যাগাজিনের ধরন এবং ক্ষমতা |
লাইন টাইপ, 3x4 (ঐচ্ছিক) |
| মার্কিং ইউনিট (বিকল্প) |
ডিস্ক টাইপিং, 36 অক্ষর, অক্ষরের আকার Φ10mm |
| CNC সিস্টেম |
জার্মান, জাপান, চীন |
| ঠান্ডা করার পদ্ধতি |
স্প্রে কুলিং, অভ্যন্তরীণ কুলিং + বাহ্যিক কুলিং |
| মেশিনের সামগ্রিক আকার (মি) |
প্রায় ৩৩x৫.৫x৩।5 |
| মোট শক্তি ((কেডব্লিউ) |
প্রায় ৬০ |
| উপরের পরামিতিগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য এবং পরিবর্তন করা যেতে পারে। |
পণ্যের বৈশিষ্ট্যঃ
1. উপাদান হ্যান্ডলিং সিস্টেম একটি CNC- নিয়ন্ত্রিত clamping ক্যারেজ উচ্চ কর্মক্ষমতা servo মোটর দ্বারা চালিত সঙ্গে সজ্জিত করা হয়,সম্পূর্ণ মেশিনিং চক্র জুড়ে অসামান্য অবস্থান নির্ভুলতা এবং পুনরাবৃত্তি নিশ্চিত করার সময় দ্রুত এবং স্থিতিশীল workpiece স্থানান্তর সক্ষম.
2. তিনটি উচ্চ গতির BT40 স্পষ্টতা spindle ইউনিট একই সময়ে H-beam বিভাগের তিনটি মুখের প্রক্রিয়া করার জন্য কনফিগার করা হয়। কার্বাইড ড্রিলিং সমর্থন, spindle মাধ্যমে শীতল তরল সরবরাহ,এবং স্পিন্ডল স্পিড পর্যন্ত 3 পৌঁছানোর,000 rpm, সিস্টেমটি ইন্টিগ্রেটেড চেইন-টাইপ চিপ কনভেয়র সিস্টেমের মাধ্যমে দুর্দান্ত ড্রিলিং দক্ষতা, উচ্চতর গর্তের গুণমান এবং কার্যকর চিপ অপসারণ সরবরাহ করে।
3মেশিনে একটি উন্নত ন্যূনতম পরিমাণে তৈলাক্তকরণ (এমকিউএল) শীতল সিস্টেম রয়েছে যা অভ্যন্তরীণ এবং বাহ্যিক উভয় শীতল সরবরাহের ক্ষমতা রয়েছে।প্রতিটি স্পিন্ডল একটি স্বাধীন বহিরাগত শীতল তরল ডোজ এবং অভ্যন্তরীণ শীতল তরল পাস দিয়ে সজ্জিত করা হয়, বিভিন্ন টুলিং শর্ত এবং মেশিনিং প্রয়োজনীয়তা অনুযায়ী অভ্যন্তরীণ শীতল, বহিরাগত শীতল বা সমন্বিত শীতল মোডগুলির মধ্যে নমনীয় নির্বাচন করার অনুমতি দেয়।
4. একটি ঐচ্ছিক স্বয়ংক্রিয় টুল চেঞ্জার (এটিসি) সিস্টেম ম্যানুয়াল অপারেশন ছাড়া সম্পূর্ণ স্বয়ংক্রিয় টুল প্রতিস্থাপন অর্জন ইনস্টল করা যেতে পারে। এই কনফিগারেশন কার্যকরভাবে টুল পরিবর্তন সময় কমাতে,মেশিনিং ছাড়াই বিরতি হ্রাস করে, এবং সামগ্রিক উৎপাদন দক্ষতা উন্নত করে।
5. মেশিন একটি জলবাহী সিএনসি ঘূর্ণন ডিস্ক চিহ্নিতকরণ সিস্টেমের সাথে ঐচ্ছিকভাবে সজ্জিত করা যেতে পারে। একটি স্পষ্টতা servo মোটর দ্বারা চালিত, চিহ্নিতকরণ ডিস্ক স্বয়ংক্রিয়ভাবে নির্বাচন এবং 36 অক্ষর মধ্যে সূচক,দ্রুত প্রদানস্টিলের কাঠামোগত অংশগুলির জন্য সঠিক এবং পুনরাবৃত্তিযোগ্য উপাদান সনাক্তকরণ।
6ইন্টিগ্রেটেড স্বয়ংক্রিয় স্ক্রিপিং এবং ট্যাপিং ফাংশন ঐতিহ্যগত ম্যানুয়াল চিহ্নিতকরণ এবং ড্রিলিং প্রস্তুতি প্রক্রিয়াগুলিকে বাদ দেয়।scribing ইউনিট সঠিকভাবে উভয় এইচ-বিম flanges এবং webs উপর ঢালাই রেফারেন্স লাইন উৎপন্ন, যখন ট্যাপিং ফাংশন সরাসরি কাঠামোগত উপাদানগুলিতে থ্রেডযুক্ত গর্ত তৈরি করে, যন্ত্রপাতি যন্ত্রের নির্ভুলতা বাড়ায়, শ্রমের প্রয়োজনীয়তা হ্রাস করে এবং সামগ্রিক উত্পাদন দক্ষতা উন্নত করে।
7. সম্পূর্ণ খাওয়ানো এবং মেশিনিং প্রক্রিয়ার সময়, ওয়ার্কপিস উত্তোলন, পার্শ্ব অবস্থান, clamping, লকিং, এবং মুক্তি কর্ম সম্পূর্ণরূপে জলবাহী সিস্টেম দ্বারা নিয়ন্ত্রিত হয়।এই উন্নত জলবাহী workholding সমাধান নির্ভরযোগ্য উপাদান স্থিরতা নিশ্চিত, চমৎকার মেশিনিং স্থিতিশীলতা, এবং অবিচ্ছিন্ন শিল্প উৎপাদন সময় ধারাবাহিক কর্মক্ষমতা।
8সিএনসি নিয়ন্ত্রণ প্ল্যাটফর্মটি একটি শিল্প কম্পিউটারকে পিএলসি ভিত্তিক সিএনসি সিস্টেমের সাথে একত্রিত করে, আন্তর্জাতিকভাবে স্বীকৃত সরবরাহকারীদের উচ্চমানের উপাদান ব্যবহার করে।সিস্টেম একাধিক প্রোগ্রামিং পদ্ধতি সমর্থন করে এবং অটোক্যাড থেকে উত্পন্ন মেশিনিং ডেটা সরাসরি আমদানি করতে দেয়, TEKLA স্ট্রাকচার, DXF, এবং DSTV ফাইল, প্রোগ্রামিং অপারেশন সরলীকরণ এবং উৎপাদন ব্যবস্থাপনা দক্ষতা বৃদ্ধি।

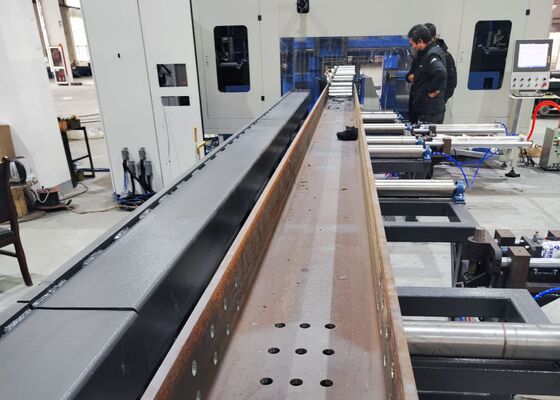

প্রদর্শন কাজের টুকরা বিভিন্ন স্পেসিফিকেশনের চ্যানেল ইস্পাত উপাদানগুলির সাথে বিভিন্ন ফ্ল্যাঞ্জ প্রস্থ এবং ওয়েব বেধের স্ট্যান্ডার্ড এইচ-বিম নমুনাগুলি নিয়ে গঠিত,মেশিনের মেশিনিং ক্ষমতা একটি ব্যাপক মূল্যায়ন প্রদানএই প্রতিনিধিত্বমূলক নমুনা কার্যকরভাবে সঠিক গর্ত অবস্থান, চমৎকার থ্রেড গুণমান, এবং স্পষ্ট চিহ্নিতকরণ কর্মক্ষমতা প্রদর্শন, গ্রাহকদের, প্রকৌশলী,এবং মান নিয়ন্ত্রণ কর্মীদের সরঞ্জামগুলির যন্ত্রপাতি সঠিকতা মূল্যায়ন করতে, উৎপাদন ধারাবাহিকতা, এবং বাস্তব কাজের অবস্থার অধীনে অপারেশন নির্ভরযোগ্যতা।
হাই-স্পিড সিএনসি এইচ-বিম ড্রিলিং, মার্কিং এবং ট্যাপিং মেশিনটি স্ট্রাকচারাল স্টিল ফ্যাব্রিকেশন সুবিধা, সেতু নির্মাণ প্রকল্প,এবং অন্যান্য ভারী ইস্পাত উত্পাদন শিল্পস্টিল উত্পাদন কারখানায় এই সরঞ্জামটি কাঠামোগত কাঠামো, কলাম এবং সমর্থন সমাবেশগুলির জন্য ব্যবহৃত এইচ-বিমগুলিতে উচ্চ-নির্ভুলতা ড্রিলিং, ট্যাপিং, চিহ্নিতকরণ এবং স্ক্রিপিং অপারেশন সম্পাদন করে,দক্ষ ইনস্টলেশন এবং নির্ভরযোগ্য কাঠামোগত কর্মক্ষমতা জন্য সঠিকভাবে প্রক্রিয়া উপাদান প্রদানব্রিজ ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনগুলিতে, মেশিনটি এইচ-বিম সদস্যদের সুনির্দিষ্ট মেশিনিং সরবরাহ করে, সংযোগের নির্ভুলতা, কাঠামোগত শক্তি এবং দীর্ঘমেয়াদী লোড বহন ক্ষমতা উন্নত করে।উচ্চ প্রক্রিয়াকরণ দক্ষতা একীভূত করে, ব্যতিক্রমী যন্ত্রের যথার্থতা, এবং স্থিতিশীল অপারেটিং কর্মক্ষমতা,আধুনিক ইস্পাত কাঠামো তৈরি এবং বড় আকারের অবকাঠামো উন্নয়নের জন্য এই সরঞ্জাম একটি উন্নত উত্পাদন সমাধান প্রদান করে।.
