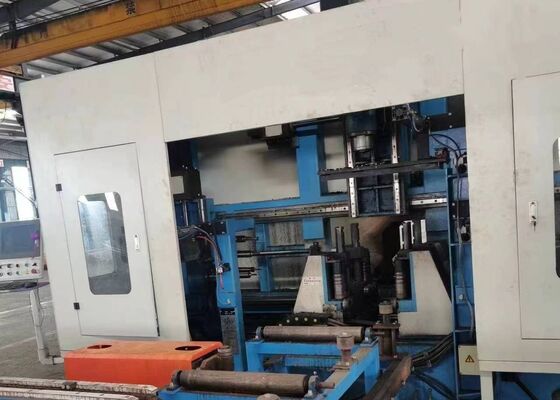

ইন্ডাস্ট্রিয়াল হাই স্পিড সিএনসি এইচ বিম ড্রিলিং মেশিন তিনটি স্বাধীন স্পিন্ডল সহ

ইন্ডাস্ট্রিয়াল হাই-স্পিড সিএনসি এইচ বিম ড্রিলিং মেশিন তিন স্বাধীন স্পিন্ডল সহ

পণ্যের ভূমিকা:

এই সিএনসি বিম ড্রিলিং লাইন বিশেষভাবে এইচ-বিম কাঠামোগত উপাদান উপর উচ্চ নির্ভুলতা ড্রিলিং অ্যাপ্লিকেশন জন্য ডিজাইন করা হয়। তিনটি উচ্চ গতির নির্ভুলতা স্পিন্ডল ইউনিট দিয়ে সজ্জিত,মেশিনটি দুর্দান্ত মেশিনিং নির্ভুলতা এবং অপারেটিং সুবিধা সহ দক্ষ বহু-নির্দেশক ড্রিলিং পারফরম্যান্স সরবরাহ করেইস্পাত উত্পাদন শিল্পের জন্য একটি নির্ভরযোগ্য এবং উন্নত প্রক্রিয়াকরণ সমাধান হিসাবে, এটি নির্মাণ ইস্পাত কাঠামো, ব্রিজ ইঞ্জিনিয়ারিং,ট্রান্সমিশন টাওয়ার উৎপাদন, এবং বড় আকারের গ্রিড কাঠামো প্রকল্প।

পণ্য কনফিগারেশন তথ্যঃ

পণ্যের বৈশিষ্ট্য

1. 3 ডি সিএনসি এইচ-বিম ড্রিলিং এবং কাটিয়া মেশিন একটি ভারী দায়িত্ব মেশিন ফ্রেম, সিএনসি খাওয়ানো সিস্টেম, উপাদান conveying সিস্টেম, বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম, জলবাহী সিস্টেম, কুলিং সিস্টেম,তৈলাক্তকরণ ব্যবস্থা, স্ক্র্যাপ সংগ্রহ ইউনিট, এবং অন্যান্য সহায়ক উপাদান। একটি চলনশীল workpiece কাঠামো সঙ্গে মিলিত একটি স্থায়ী মেশিন বিছানা বৈশিষ্ট্য,সরঞ্জামটি বিশেষভাবে বড় আকারের এইচ-রশ্মি মেশিনিংয়ের জন্য অপ্টিমাইজ করা হয়েছেএটি ক্রমাগত স্বয়ংক্রিয় উত্পাদন সমর্থন করে এবং অসামান্য প্রক্রিয়াকরণ দক্ষতা এবং অপারেশনাল স্থিতিশীলতা প্রদান করে।

2. মেশিনের কাঠামো প্রধান বিছানা, সিএনসি স্লাইডিং টেবিল সমাবেশ, সমর্থনকারী প্রক্রিয়া, উপরের clamping ইউনিট, পাশ clamping ইউনিট, এবং workpiece সনাক্তকরণ সিস্টেম গঠিত।সিএনসি স্লাইডিং সমাবেশ স্থির পাশ স্লাইড অন্তর্ভুক্তএইচ-রশ্মি মেশিনিংয়ের জন্য বিশেষভাবে উন্নত, প্রতিটি স্লাইডিং সমাবেশ একটি স্লাইডিং প্লেট, স্লাইড বেস, স্পিন্ডল হেডস্টক,উচ্চ গতির যান্ত্রিক স্পিন্ডল, সরঞ্জাম সিলিন্ডার, পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর, সার্ভো মোটর, রৈখিক গাইডওয়েস, এবং যথার্থ লিড স্ক্রু, সঠিক অবস্থান এবং স্থিতিশীল যন্ত্রপাতি কর্মক্ষমতা নিশ্চিত।

3. সিএনসি খাওয়ানো সিস্টেম সমর্থন brackets, র্যাক এবং পিনিয়ন সংক্রমণ প্রক্রিয়া, servo মোটর, reducers, এবং খাওয়ানো manipulators গঠিত হয়। servo মোটর দ্বারা চালিত,ম্যানিপুলেটর সঠিকভাবে এক্স-অক্ষ দিক বরাবর H-beam workpieces স্থানান্তরিত, যন্ত্রপাতি প্রক্রিয়া জুড়ে সঠিক খাওয়ানো নিয়ন্ত্রণ এবং নির্ভরযোগ্য অবস্থান নিশ্চিত।

4. উপাদান হ্যান্ডলিং সিস্টেম একটি ইনফিড কনভেয়র এবং একটি আউটফিড কনভেয়র উভয় অন্তর্ভুক্ত। ইনফিড কনভেয়র কনভেয়র সমর্থন, সমর্থন রোলার, এবং পার্শ্ব অবস্থান যন্ত্রপাতি গঠিত,যা ইস্পাত প্রোফাইল পরিবহনের জন্য ডিজাইন করা হয়েছে, সঠিক Y- অক্ষ পজিশনিং অর্জন, এবং দক্ষ এবং স্থিতিশীল উপাদান লোডিং জন্য CNC খাওয়ানো সিস্টেমের সাথে সহযোগিতা।আউট-ফিড কনভেয়রটি ডিসচার্জ সমর্থন এবং রোলার সমাবেশগুলির সমন্বয়ে গঠিত, যন্ত্রের পরে সমাপ্ত workpieces এর মসৃণ পরিবহন প্রদান।

5. শীতল সিস্টেম অভ্যন্তরীণ এবং বাহ্যিক শীতল পদ্ধতির সমন্বয় গ্রহণ করে, ড্রিলিং অপারেশনগুলির সময় কার্যকর তাপ অপসারণের জন্য তেল কুয়াশা তৈলাক্তকরণ প্রযুক্তি ব্যবহার করে।এই উন্নত শীতল সমাধান শীতল তরল খরচ হ্রাস, উত্পাদন খরচ দক্ষতা উন্নত, পরিবেশগতভাবে বন্ধুত্বপূর্ণ উত্পাদন সমর্থন করে, এবং তাপীয় পরিধান কমাতে ড্রিল টুল সেবা জীবন প্রসারিত।

6হাইড্রোলিক সিস্টেম উপরের clamping প্রক্রিয়া, পাশ clamping প্রক্রিয়া, টুল সিলিন্ডার, এবং অন্যান্য হাইড্রোলিক চালিত উপাদান জন্য নির্ভরযোগ্য শক্তি সমর্থন প্রদান করে,স্থিতিশীল workpiece স্থিতিশীলতা এবং নির্ভরযোগ্য মেশিন অপারেশন নিশ্চিত.

7বায়ুসংক্রান্ত সিস্টেম খাওয়ানোর ম্যানিপুলেটর, সনাক্তকরণ সিলিন্ডার এবং অন্যান্য বায়ুসংক্রান্ত চালিত উপাদানগুলির জন্য সংকুচিত বায়ু শক্তি সরবরাহ করে,দ্রুত প্রতিক্রিয়া এবং নির্ভরযোগ্য অটোমেশন কর্মক্ষমতা নিশ্চিত করা.

8লুব্রিকেশন সিস্টেম ম্যানুয়াল লুব্রিকেশন পদ্ধতির সাথে কেন্দ্রীয় স্বয়ংক্রিয় লুব্রিকেশন একত্রিত করে।কেন্দ্রীভূত তৈলাক্তকরণ সিস্টেম সমালোচনামূলক চলন্ত উপাদানগুলির জন্য সময়মত এবং সুনির্দিষ্ট তৈলাক্তকরণ সরবরাহ করে, রৈখিক গাইডওয়ে এবং সীসা স্ক্রু সমাবেশ সহ, কার্যকরভাবে যান্ত্রিক পরিধান হ্রাস এবং দীর্ঘমেয়াদী মেশিনিং নির্ভুলতা বজায় রাখা।

9. মেশিন নিয়ন্ত্রণ ব্যবস্থা একটি শিল্প কম্পিউটার, পিএলসি নিয়ামক, এবং সম্পর্কিত নিয়ন্ত্রণ উপাদান সমন্বিত বুদ্ধিমান এবং স্বয়ংক্রিয় অপারেশন প্রদান করে।প্রসেসিং প্রোগ্রামগুলি ইউএসবি ইন্টারফেস বা কীবোর্ড ইনপুটের মাধ্যমে সিএডি অঙ্কন আমদানি বা মেশিনিং পরামিতিগুলি প্রবেশ করে উত্পন্ন করা যেতে পারে. প্রোগ্রামগুলি যখনই প্রয়োজন হয় তখন অংশ নম্বর অনুযায়ী সংরক্ষণ, প্রত্যাহার, প্রদর্শন এবং স্থানান্তর করা যেতে পারে।সিস্টেমটি সম্পূর্ণ উত্পাদন চক্রের সম্পূর্ণ স্বয়ংক্রিয় সম্পাদন সক্ষম করার সময় পৃথক মেশিনিং পরামিতিগুলির ম্যানুয়াল সমন্বয়কে সমর্থন করে, অপারেশনাল নমনীয়তা এবং উত্পাদন দক্ষতা উল্লেখযোগ্যভাবে উন্নত।

নমুনা বিক্ষোভ সেশনের সময়, সিএনসি মরীচি এবং শীট ধাতু ড্রিলিং, চিহ্নিতকরণ, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesএই প্রদর্শনীতে প্রদর্শিত নমুনাগুলি স্পষ্টভাবে হোলের সঠিক অবস্থান, পরিষ্কার ট্যাপড থ্রেড এবং সুনির্দিষ্ট চিহ্নিতকরণ নিদর্শন অর্জনের সরঞ্জামগুলির ক্ষমতাকে তুলে ধরেছে।এইভাবে বাস্তব বিশ্বের অ্যাপ্লিকেশনগুলিতে এর ব্যতিক্রমী নির্ভুলতা এবং নির্ভরযোগ্যতা পুরোপুরি চিত্রিত করে.

হাই-স্পিড সিএনসি এইচ-বিম ড্রিলিং, মার্কিং, এবং কাটিয়া মেশিন প্রধানত ইস্পাত কাঠামো উত্পাদন সুবিধা এবং সেতু নির্মাণ প্রকল্পে ব্যবহৃত হয়। ইস্পাত কাঠামো কর্মশালায়,এটি ফ্রেম এবং সমর্থন কাঠামোর মধ্যে ব্যবহৃত এইচ-রশ্মিগুলির সুনির্দিষ্ট মেশিনিং নিশ্চিত করে, ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি শক্তিশালী ভিত্তি প্রদান করে। সেতু নির্মাণে সরঞ্জামটি হাই-বিম উপর উচ্চ নির্ভুলতা ড্রিলিং অপারেশন সম্পাদন করে,সেতুগুলির কাঠামোগত অখণ্ডতা উন্নত করা এবং দীর্ঘমেয়াদী বোঝা কার্যকরভাবে সহ্য করতে সক্ষম করাঅপারেশনাল দক্ষতার কারণে এই যন্ত্রটি এই গুরুত্বপূর্ণ অবকাঠামো ক্ষেত্রগুলির জন্য নির্ভরযোগ্য সহায়তা প্রদান করে এবং সংশ্লিষ্ট প্রকল্পগুলির সুগম অগ্রগতিতে অবদান রাখে।
