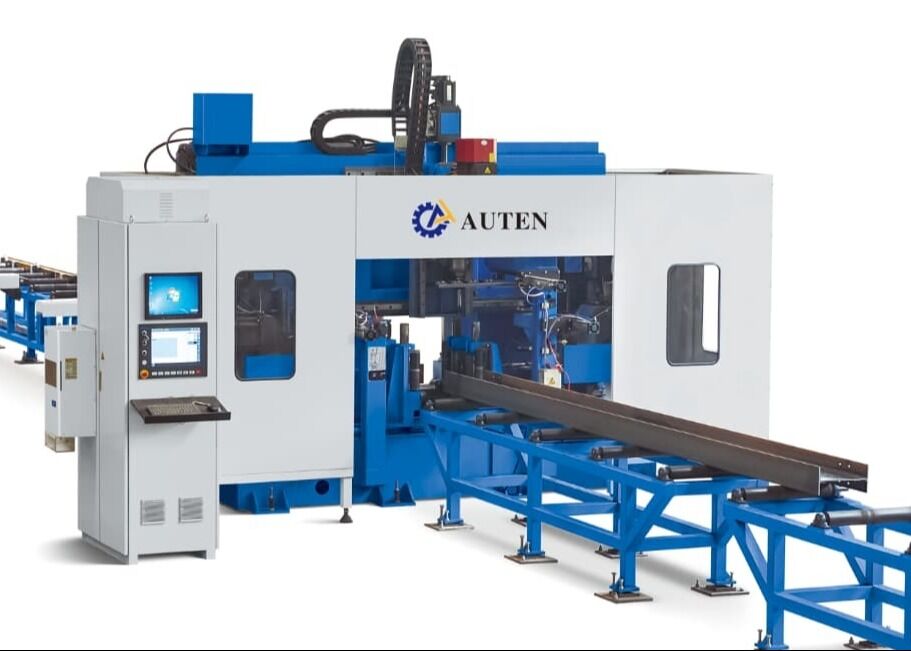

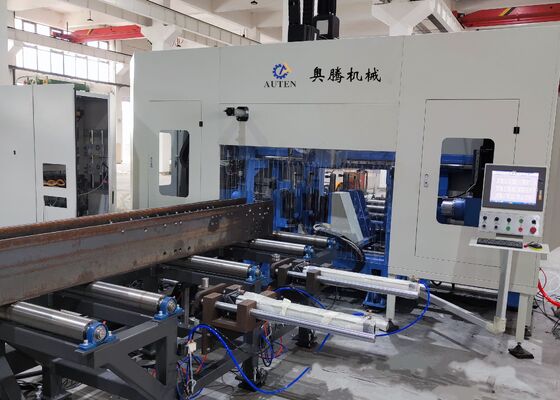

বিটি 40 হাই স্পিড স্পিন্ডল প্রযুক্তি সহ উন্নত সিএনসি এইচ বিম ড্রিলিং মেশিন

বিটি 40 হাই-স্পিড স্পিন্ডল প্রযুক্তি সহ উন্নত সিএনসি এইচ বিম ড্রিলিং মেশিন

পণ্যের ভূমিকা:

সিএনসি এইচ-বিম ড্রিলিং মেশিনটি এইচ-বিম, চ্যানেল বিভাগ, কোণ ইস্পাত এবং অন্যান্য কাঠামোগত ইস্পাত উপাদানগুলির উচ্চ-নির্ভুলতা ড্রিলিং, ট্যাপিং, মার্কিং এবং স্ক্রিপিংয়ের জন্য বিশেষভাবে নির্মিত।এটি বাণিজ্যিক ভবনগুলির জন্য ইস্পাত কাঠামোর উত্পাদনে ব্যাপকভাবে ব্যবহৃত হয়, পার্কিং স্ট্রাকচার, ট্রান্সমিশন টাওয়ার, গ্রিজ টাওয়ার, সেতু এবং বিভিন্ন ভারী দায়িত্ব ইস্পাত নির্মাণ প্রকল্প।

1কাঠামোগত ইস্পাত শিল্পের জন্য বিশেষভাবে উন্নত একটি বিশেষায়িত উচ্চ-পারফরম্যান্স সিএনসি মেশিনিং সমাধান।
2. এইচ-বিম এবং চ্যানেল বিভাগের তিনটি পক্ষকে একযোগে খনন করতে সক্ষম, ব্যতিক্রমী মেশিনিং নির্ভুলতা, ধারাবাহিক প্রক্রিয়াকরণের গুণমান এবং উচ্চ উত্পাদনশীলতা সরবরাহ করে।
3. সাতটি সিএনসি-নিয়ন্ত্রিত অক্ষ দিয়ে সজ্জিত, সম্পূর্ণ স্বয়ংক্রিয় উপাদান খাওয়ানো, অবস্থান এবং মেশিনিং অপারেশন সক্ষম করে।
4. অটোক্যাড এবং ডিএসটিভি ফাইল ফর্ম্যাটগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, ইঞ্জিনিয়ারিং অঙ্কনগুলির স্বয়ংক্রিয় ব্যাখ্যা এবং মেশিনিং প্রোগ্রামগুলির সরাসরি উত্পাদনকে অনুমতি দেয়।

পণ্যের পরামিতি:

পণ্যের বৈশিষ্ট্যঃ

1উপাদান খাওয়ানোর সিস্টেম একটি সিএনসি-নিয়ন্ত্রিত clamping ক্যারেজ উচ্চ কর্মক্ষমতা servo মোটর দ্বারা চালিত adopts,পুরো মেশিনিং প্রক্রিয়া জুড়ে দুর্দান্ত পজিশনিং নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা বজায় রেখে দ্রুত এবং স্থিতিশীল ওয়ার্কপিস পরিবহন সরবরাহ করা.

2. মেশিনটি তিনটি উচ্চ গতির বিটি 40 নির্ভুলতা স্পিন্ডল ইউনিট দিয়ে সজ্জিত যা একই সাথে এইচ-বিম বিভাগের তিনটি পৃষ্ঠকে মেশিন করার জন্য ডিজাইন করা হয়েছে।স্পিন্ডলের মধ্য দিয়ে শীতল তরল সরবরাহ, এবং স্পিন্ডল গতি 3000 rpm পর্যন্ত, সিস্টেম অসামান্য ড্রিলিং কর্মক্ষমতা, উচ্চ মানের গর্ত প্রক্রিয়াকরণ,এবং ইন্টিগ্রেটেড চেইন টাইপ চিপ কনভেয়র মাধ্যমে দক্ষ চিপ ইভাকুয়েশন.

3একটি উন্নত ন্যূনতম পরিমাণে তৈলাক্তকরণ (এমকিউএল) শীতল সিস্টেম মেশিনে অন্তর্ভুক্ত করা হয়েছে, যা অভ্যন্তরীণ এবং বাহ্যিক উভয় শীতল সরবরাহের মোডকে সমর্থন করে।প্রতিটি স্পিন্ডল একটি স্বাধীন বহিরাগত শীতল তরল ডোজ এবং অভ্যন্তরীণ শীতল তরল চ্যানেল দিয়ে সজ্জিত করা হয়, যা অপারেটরদের অভ্যন্তরীণ শীতলতা, বাহ্যিক শীতলতা বা সমন্বিত শীতলতা নির্বাচন করতে দেয় নির্দিষ্ট টুলিং প্রয়োজনীয়তা এবং মেশিনিং অবস্থার অনুযায়ী।

4সরঞ্জামটি একটি স্বয়ংক্রিয় টুল চেঞ্জার (এটিসি) সিস্টেমের সাথে ঐচ্ছিকভাবে কনফিগার করা যেতে পারে, যা ম্যানুয়াল হস্তক্ষেপ ছাড়াই সম্পূর্ণ স্বয়ংক্রিয় টুল প্রতিস্থাপন সক্ষম করে।এই উন্নত কনফিগারেশন উল্লেখযোগ্যভাবে টুল বিনিময় সময় কমাতে, মেশিনের নিষ্ক্রিয় সময়কে হ্রাস করে এবং সামগ্রিক উত্পাদন দক্ষতা বাড়ায়।

5একটি ঐচ্ছিক জলবাহী সিএনসি ঘূর্ণন ডিস্ক চিহ্নিতকরণ সিস্টেম মেশিনে একীভূত করা যেতে পারে। একটি উচ্চ নির্ভুলতা servo মোটর দ্বারা চালিত,মার্কিং ডিস্ক স্বয়ংক্রিয়ভাবে 36 টি নির্বাচনযোগ্য অক্ষরের মধ্যে সূচক করে, স্টিলের কাঠামোগত উপাদানগুলির জন্য দ্রুত, নির্ভুল এবং অত্যন্ত পুনরাবৃত্তিযোগ্য সনাক্তকরণ চিহ্নিতকরণ সরবরাহ করে।

6ইন্টিগ্রেটেড স্বয়ংক্রিয় লেখার এবং ট্যাপিং ফাংশনগুলি প্রচলিত ম্যানুয়াল লেআউট এবং প্রস্তুতি পদ্ধতিগুলিকে বাদ দেয়।scribing ইউনিট সঠিকভাবে উভয় এইচ-বিম flanges এবং webs উপর ঢালাই রেফারেন্স লাইন তৈরি, যখন ট্যাপিং ফাংশনটি সরাসরি কাঠামোগত সদস্যদের উপর থ্রেডযুক্ত গর্তগুলি মেশিন করে, মেশিনের নির্ভুলতা উন্নত করে, শ্রমের প্রয়োজনীয়তা হ্রাস করে এবং সামগ্রিক উত্পাদনশীলতা বৃদ্ধি করে।

7পুরো উপাদান খাওয়ানো এবং যন্ত্রপাতি চক্র জুড়ে, workpiece উত্তোলন, পার্শ্ববর্তী অবস্থান, clamping, লকিং, এবং মুক্তি অপারেশন সম্পূর্ণরূপে জলবাহী সিস্টেম দ্বারা নিয়ন্ত্রিত হয়।এই উন্নত জলবাহী workholding নকশা নিরাপদ উপাদান সংযুক্তি নিশ্চিত, উচ্চতর মেশিনিং স্থিতিশীলতা, এবং অবিচ্ছিন্ন শিল্প উত্পাদন সময় নির্ভরযোগ্য কর্মক্ষমতা।

8সিএনসি নিয়ন্ত্রণ ব্যবস্থা একটি শিল্প কম্পিউটারকে পিএলসি ভিত্তিক সিএনসি প্ল্যাটফর্মের সাথে সংহত করে এবং আন্তর্জাতিকভাবে স্বীকৃত নির্মাতাদের থেকে প্রিমিয়াম উপাদান ব্যবহার করে।সিস্টেম একাধিক প্রোগ্রামিং পদ্ধতি সমর্থন করে এবং অটোক্যাড থেকে উত্পন্ন মেশিনিং ডেটা সরাসরি আমদানি করতে সক্ষম করে, TEKLA স্ট্রাকচার, DXF, এবং DSTV ফাইল, প্রোগ্রামিং পদ্ধতি সরলীকৃত এবং উৎপাদন ব্যবস্থাপনা দক্ষতা উন্নত।

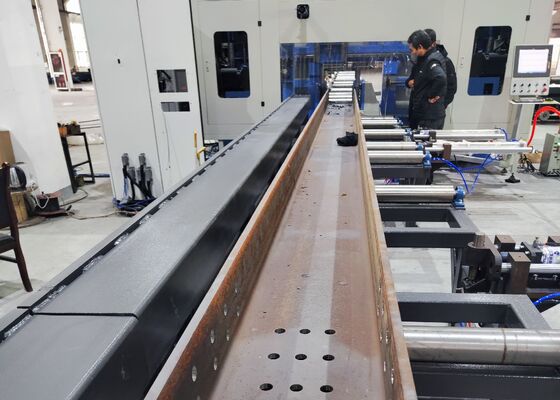

প্রদর্শন কাজের টুকরোগুলির মধ্যে বিভিন্ন ফ্ল্যাঞ্জ প্রস্থ এবং ওয়েব বেধের সাথে স্ট্যান্ডার্ড এইচ-বিম নমুনাগুলি, পাশাপাশি বিভিন্ন স্পেসিফিকেশনের চ্যানেল স্টিলের উপাদানগুলি অন্তর্ভুক্ত রয়েছে,মেশিনের প্রক্রিয়াকরণ ক্ষমতা একটি ব্যাপক প্রদর্শন প্রদানএই প্রতিনিধিত্বমূলক নমুনাগুলি স্পষ্টভাবে স্পষ্ট করে দেয় যে সরঞ্জামগুলির সঠিক গর্তের অবস্থান, দুর্দান্ত থ্রেড মেশিনিং গুণমান এবং সঠিক চিহ্নিতকরণের ফলাফল অর্জনের ক্ষমতা রয়েছে।প্রকৌশলী, এবং গুণমান পরিদর্শন কর্মীদের কার্যকরভাবে প্রকৃত উত্পাদন অবস্থার অধীনে যন্ত্রের নির্ভুলতা, উত্পাদন ধারাবাহিকতা, এবং অপারেশন নির্ভরযোগ্যতা মূল্যায়ন করতে।

হাই-স্পিড সিএনসি এইচ-বিম ড্রিলিং, মার্কিং এবং ট্যাপিং মেশিনটি স্ট্রাকচারাল স্টিল ফ্যাব্রিকেশন প্ল্যান্ট, ব্রিজ নির্মাণ প্রকল্প,এবং বিভিন্ন ভারী ইস্পাত উৎপাদন শিল্পস্টিল ফ্যাব্রিকেশন কর্মশালায় এই যন্ত্রপাতি কাঠামোগত ফ্রেম, কলাম এবং সমর্থন সমাবেশের জন্য ব্যবহৃত এইচ-বিমগুলিতে উচ্চ-নির্ভুলতা ড্রিলিং, ট্যাপিং, চিহ্নিতকরণ এবং স্ক্রিপিং অপারেশন সম্পাদন করে,দক্ষ ইনস্টলেশন এবং নির্ভরযোগ্য কাঠামোগত কর্মক্ষমতা জন্য সঠিকভাবে প্রক্রিয়া উপাদান প্রদান. ব্রিজ ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনের জন্য, মেশিনটি এইচ-বিম স্ট্রাকচারাল সদস্যদের সুনির্দিষ্ট মেশিনিং সরবরাহ করে, সংযোগের নির্ভুলতা, কাঠামোগত অখণ্ডতা এবং দীর্ঘমেয়াদী লোড বহন কর্মক্ষমতা বাড়ায়.উচ্চ উৎপাদন দক্ষতা, ব্যতিক্রমী মেশিনিং নির্ভুলতা, এবং স্থিতিশীল অপারেশন নির্ভরযোগ্যতা একত্রিত করে,এই সরঞ্জাম আধুনিক ইস্পাত কাঠামো তৈরি এবং বড় আকারের অবকাঠামো নির্মাণ প্রকল্পের জন্য একটি উন্নত উত্পাদন সমাধান সরবরাহ করে.
